Le barrage de Mauvoisin


Le barrage de Mauvoisin situé au fond du val de Bagnes est le plus haut barrage en voûte d’Europe et le 11e plus haut du monde en 2022. Il est situé dans la commune de Val-de-Bagnes, la deuxième plus grande de Suisse en superficie.

L’accès en voiture se fait depuis Martigny en passant par le Châble et Fionnay jusqu’au parking à côté de l’hôtel de Mauvoisin, un hôtel très ancien puisqu’il a été construit en 1863, près de 100 ans avant le barrage.

Le barrage de Mauvoisin.
le barrage de Mauvoisin

L’hôtel de Mauvoisin, point de départ de l’accès à pied au barrage de Mauvoisin.
L'hôtel de Mauvoisin, point de départ de l'accès à pied au barrage de Mauvoisin.

Résumé


  • 📍 Lieu : Bagnes VS
  • ⚙️ Mise en service : 1958
  • 🔍 Type : Voûte
  • ⛰️ Altitude couronnement : 1971 m
  • 🦅 Hauteur : 250 m
  • 🐘 Épaisseur (haut-bas) : 53 m – 12 m
  • 🐍 Longueur : 520 m
  • 🌊 Nom du réservoir : Lac de Mauvoisin
  • 🍔 Volume : 211 Millions m³
  • ⚪️ Superficie : 2.08 km² (208 ha)
  • 🏞️ Rivière : Dranse de Bagnes
  • 🏃 Tour du lac : 12 km / 7 h

Météo


L’accès au barrage


Pour accéder au sommet du barrage, on monte à pied par la route de service sur 2 km et 1/2 heure entre les altitudes de 1841 m et 1971 m. Le départ de la montée se situe à Mauvoisin en contrebas de la chapelle qui date du 14e siècle et qui fut probablement transformée à partir d’une tour de vigie. Peu après, des panneaux indicateurs donnent des informations sur la construction du barrage avec des photos de l’époque. La montée se poursuit le long de la route puis on entre dans une galerie en forte montée où l’on peut également voir quelques informations sur le barrage. La galerie débouche sur le tunnel de la route menant à la couronne du barrage. Celle-ci est longue de 520 mètres et large de 12 mètres.

Un panneau d’information au départ du sentier menant au barrage de Mauvoisin.
Panneau d'information sur le chemin menant au barrage de Mauvoisin

Il est à noter que le hameau de Mauvoisin n’est pas accessible en tout temps, le route peut rester fermée 6 mois au niveau de Fionnay en raison de l’enneigement et du risque d’avalanche. Comme pour les autres barrages alpins, le niveau minimal de la retenue est en avril et le maximum en septembre, moment pendant lequel la retenue d’eau est la plus impressionnante.

La retenue du barrage de Mauvoisin complètement pleine au mois de septembre.
La retenue du barrage de Mauvoisin complètement pleine en au mois de septembre.

Les fortifications militaires


À côté de la chapelle, on peut observer des fortins, petits ouvrages militaires datant des années 1930 qui auraient permis de lutter contre une invasion venue de l’Italie par la fenêtre de Durand.

La chapelle.
La chapelle près du barrage de Mauvoisin

Les anciennes fortifications.
Les fortifications de la première guerre mondiale près du barrage de Mauvoisin

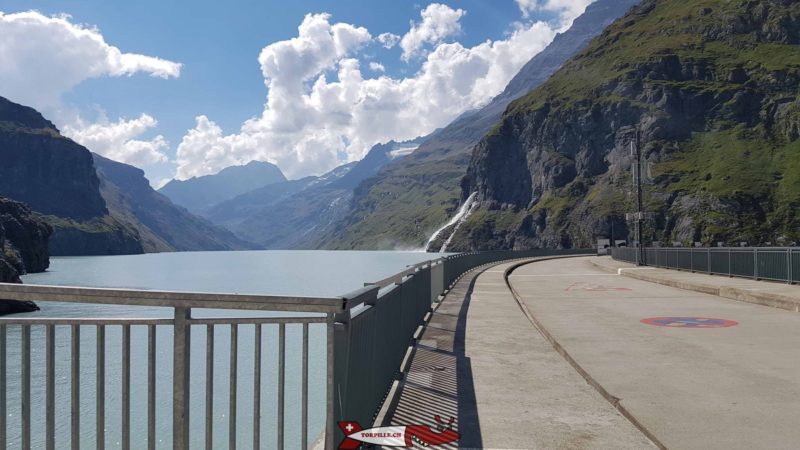

Le couronnement du barrage


La hauteur du barrage est très impressionnante, de même que le surplomb dû à la finesse de son épaisseur à sa base (53 mètres tout de même) en raison de sa structure en voute. On peut observer la vue sur le val de Bagnes d’un côté et de l’autre, le lac de Mauvoisin et les montagnes dont les glaciers apportent l’eau au barrage.

Le couronnement du barrage de Mauvoisin
Le couronnement du barrage de Mauvoisin

Tour du lac


Le tour du lac de barrage de Mauvoisin à partir de l’hôtel de Mauvoisin permet d’admirer Le Mont-Blanc de Cheilon et le Grand-Combin, 2 montagnes bien connues autour du lac de Mauvoisin mais aussi les lacs de montagne de Tsofeiret et de Chanrion.

La randonnée est longue de 22.2 km pour 8 heures de marche et un dénivelé positif de 924 m. Il est possible de revenir à Mauvoisin depuis Chanrion par un sentier parallèle à celui existant sur la carte mais plus en hauteur. Dans ce cas, la longueur est augmentée à 25 km pour 9 h30 de marche.

Il est possible de séparer la randonnée en deux étapes avec une halte à la cabane de Chanrion.

Le tour du lac de Mauvoisin. Photo : maps.valais.ch
Le tour du lac de Mauvoisin.

Le chemin du tour du lac de Mauvoisin avec deux chemins possibles pour revenir depuis la cabane de Chanrion. chemin 2 : environ 8 heures, chemin 3 : environ 9 h30 de marche. Photo : chanrion.ch
Le chemin du tour du lac de Mauvoisin avec deux chemins possibles pour revenir depuis la cabane de Chanrion. chemin 2 : environ 8 heures, chemin 3 : environ 9 h30 de marche. Photo : chanrion.ch

La cabane de Chanrion avec la maison en pierre construite en 1938 et l’annexe en 2020. Photo : cas-sas.ch
La cabane de Chanrion avec la maison en pierre construite en 1938 et l'annexe en 2020.

Le désastre du Gietroz


Un désastre s’abat en 1818 et fait 44 morts lorsque des blocs du glacier du Gietroz tombent dans le lit de la Dranse et en obstrue l’écoulement. Le lac formé d’une hauteur de 60 mètres finit par faire sauter le barrage de glace malgré l’intervention d’ingénieurs qui le font vider partiellement en creusant une tranchée. En 2018, une exposition est présentée au musée de Bagnes pour les 200 ans de la catastrophe.

Un dessin près de l’hôtel de Mauvoisin montrant le glacier du Gietroz obstruant l’écoulement de la rivière avant la catastrophe.
Un dessin montrant le glacier du Gietroz obstruant l'écoulement de la rivière.

L’infrastructure hydroélectrique de Mauvoisin


Les caractéristiques du barrage


Le barrage de Mauvoisin est le 2e plus haut de Suisse après celui de la Grande-Dixence. Il est construit, comme la majorité des autres barrages en Suisse, au milieu du 20e siècle, de 1951 à 1958 date de son entrée en service.  Il est rehaussé entre 1989 et 1991 de 13 mètres pour accroitre le volume d’eau du lac qui a maintenant une superficie de 2.08 km² pour un volume de 211 millions de mètres cube.

Le barrage de la Grande Dixence.
Barrage de la grande dixence de type Poids contrairement au barrage de Mauvoisin de type voute.

Le volume de béton est de 2 millions de mètres cube, 3x moins que la Grande-Dixence en raison de sa forme type “voute” moins consommatrice en béton. Le barrage en voute permet de dévier la pression de l’eau sur les parois de la montagne tandis que le barrage type “poids” comme la Grande-Dixence, plus large permet au barrage seul d’encaisser la pression. Le volume de béton reste tout de même très impressionnant comparé au barrage de Montsalvens avec 100x plus de béton pour une hauteur de 5x supérieur.

Le barrage de Montsalvens.
Barrage de Montsalvens de type voute comme le barrage de Mauvoisin

Le barrage de Mauvoisin interrompt la rivière Dranse de Bagnes et appartient aux Forces Motrices de Mauvoisin SA qui gèrent quatre centrales hydroélectriques. Ces dernières ont une puissance cumulée de 400 MW pour une production annuelle de 700 GWh.

Un résumé du système hydraulique relatif au barrage de Mauvoisin avec les apports en eau et les usines électriques.
plan des forces motrices de mauvoisin

Apport d’eau au barrage


Il est intéressant de noter que le lac des Dix formé par le barrage de la Grande-Dixence est seulement séparé de 5 km à voile d’oiseau du barrage de Mauvoisin. La montagne “Le Pleureur” à 3704 mètres sépare les 2 lacs. Le Lac des Dix reçoit de l’eau très loin à l’est jusqu’à Zermatt via un système de stations de pompage et de collecteurs pour un bassin de 420 km² tandis que le Lac de Mauvoisin reçoit son eau principalement de son bassin versant direct par l’intermédiaire de grands glaciers. Son bassin versant total est de 167 km² dont 114 km² de bassin naturel. De l’eau est injectée à plusieurs endroits dans la conduite entre Fionnay et Champsec portant le bassin versant total des centrales de Mauvoisin à 198 km².

La centrale de Chanrion


La centrale souterraine de Chanrion, située en amont du barrage au niveau de l’extrémité est du couronnement. Elle reçoit l’eau provenant d’un collecteur amenant les eaux de glaciers en altitude. L’eau arrive dans la centrale après une chute de 350 m sur une turbine Pelton double à la vitesse de  5 m3/s pour chacun des 2 injecteurs. Elle produit une puissance de 28 MW. L’eau après turbinage s’écoule dans le barrage.

La centrale de Fionnay


Une conduite forcée sort du barrage et part en direction de la centrale souterraine de Fionnay situé à 1492 mètres d’altitude et d’une puissance de 138 MW. Elle est constituée par 3 turbines Francis avec 3 injecteurs à 11.5 m3/seconde. La chute d’eau depuis le barrage varie en fonction du niveau de ce dernier et est d’environ 400 mètres. L’eau ressort dans le premier bassin de compensation de Fionnay, coté Est de la route de Fionnay. À noter le deuxième bassin de compensation visible depuis la route, côté Ouest qui reçoit les eaux venant de la Grande-Dixence qui sont turbinées par une autre centrale souterraine à Fionnay. Les deux bassins ne communiquent pas entre eux.

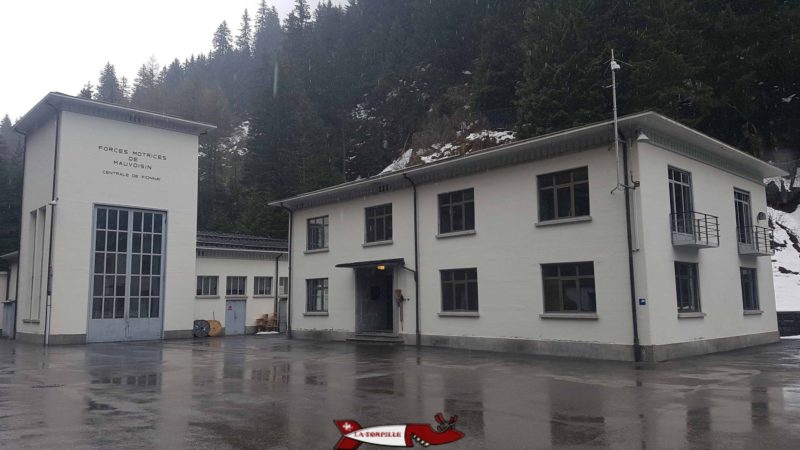

Bâtiment administratif de l’usine souterraine de Fionnay.
Bâtiment administratif de l'usine souterraine de Fionnay qui turbine les eaux du barrage de Mauvoisin

La centrale de Riddes/Ecône


Depuis Fionnay, une conduite forcée amène l’eau vers la centrale de Riddes/Ecône (478 m) dans la vallée du Rhône et une autre conduite part en direction de la centrale de Champsec située à 903 mètres le long de la rivière Dranse de Bagnes. La centrale de Riddes/Ecône développe une puissance de 225 MW et est composée de 5 groupes de turbines Pelton double injectant de l’eau à la vitesse de 2.8 m3/s pour chacun des 10 injecteurs. L’eau turbinée s’écoule dans le Rhône et la différence de hauteur avec Fionnay est de 1000 mètres.

L’usine de Riddes/Ecône dans la vallée du Rhône.
L'usine de Riddes/Ecône dans la vallée du Rhône reçevant les eaux du barrage de Mauvoisin

Les conduites forcées qui rentrent dans l’usine.
Conduites forcées à l'usine de Riddes/Ecône dans la vallée du Rhône reçevant les eaux du barrage de Mauvoisin

Vue sur l’entier de la conduite forcée menant à l’usine de Riddes depuis Ovronnaz.
Vue sur l'entier de la conduite forcée menant à l'usine de Riddes depuis Ovronnaz. complexe du barrage de mauvoisin

La centrale de Champsec


La centrale de Champsec reçoit les eaux de Fionnay avec une chute d’eau de 550 mètres.  Des sources d’eau supplémentaires sont apportées à la conduite d’amenée entre Fionnay et Champsec. L’eau turbinée part dans la Dranse de Bagnes.

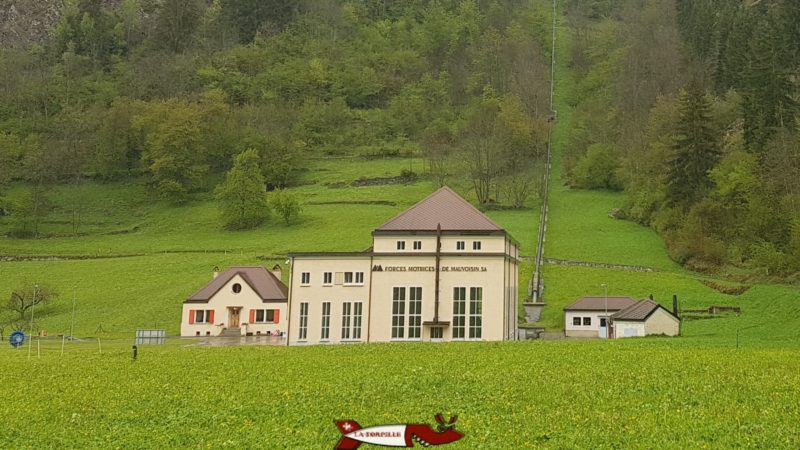

L’usine de Champsec avec la conduite forcée qui se sépare en deux pour alimenter les 2 turbines Pelton.
L'usine de Champsec dans le complexe hydroélectrique du barrage de mauvoisin

Cartes Historiques :


Carte de 1957 : Aucun Barrage


Carte de 1958 : Barrage de Mauvoisin


Vidéos


Une vidéo sur le barrage de Mauvoisin.
