đŸ—ïž Les 12 Plus Hauts Barrages de Suisse Romande en 2021



Les barrages de Suisse romande


La Suisse reine des barrages


La Suisse possĂšde un grand nombre de barrages principalement localisĂ©s dans les Alpes et surtout le canton du Valais. Le roi des barrages est celui de la Grande-Dixence en raison de sa hauteur (285 m) et la quantitĂ© phĂ©nomĂ©nale de bĂ©ton qui le compose. Il est restĂ© longtemps le plus haut du monde avant d’ĂȘtre surpassĂ© par 3 autres barrages. En 2018, un barrage Chinois, le barrage de Jinping I avec ses 305 m est le plus haut du monde. Le barrage produisant le plus d’Ă©lectricitĂ© est celui des Trois-Gorges comme indiquĂ© prĂ©cĂ©demment.

Le barrage de la Grande Dixence dans le val d’HĂ©rens.
Barrage de la grande Dixence

L’usage du bĂ©ton


L’usage du bĂ©ton permet aux barrages de s’Ă©lever dĂšs la fin du 19e siĂšcle avec, en 1872, le premier barrage en bĂ©ton d’Europe Ă  PĂ©rolles dans le canton de Fribourg. Le barrage Hoover (Hoover Dam), le long du fleuve Colorado aux États-Unis, est construit dans les annĂ©es 1930 lors de la Grande DĂ©pression et est le premier grand barrage jamais Ă©rigĂ© avec 220 m de hauteur. Il est remarquablement construit en seulement 4 annĂ©es dans des conditions technologiques et humaines bien plus difficiles de celles que l’on pourrait avoir de nos jours. Il est actuellement toujours en fonction et en mĂȘme temps une attraction touristique avec 1 million de visiteurs par annĂ©e.

Le barrage Hoover. Il est inauguré en 1935 par le président FD Roosevelt. Photo Flickr Graham McLellan
Le barrage Hover

VidĂ©o de l’extĂ©rieur et intĂ©rieur du barrage Hoover.

Est-on sĂ»r de la soliditĂ© d’un barrage?


De nos jours, la rupture d’un barrage en Suisse est une Ă©ventualitĂ© quasi nulle en raison des technologies de surveillance et de vĂ©rification en vigueur, on pourrait mĂȘme vider le barrage dĂšs l’apparition de signaux inquiĂ©tants comme ce fut le cas pour le barrage de Tseuzier en 1978 qui fut endommagĂ© par des sondages souterrains.

Par le passĂ©, quelques catastrophes ont marquĂ© les esprits. Une catastrophe aux États-Unis Ă  la fin du 19e siĂšcle. deux en Europe de l’ouest au dĂ©but des annĂ©es 1960 et une en Chine en 1975.

  • Johnston USA 1889
  • Malpasset France 1959
  • Vajont Italie 1963
  • Banqiao Chine 1975

Aux États-Unis en 1889, de trĂšs fortes pluies font dĂ©border puis dĂ©truire complĂštement le barrage de South Fork en Pennsylvanie sur la cĂŽte Est. Ce barrage fait en terre et enrochement avait une hauteur de 22 mĂštres pour un volume de 18 million s de m3. Cette catastrophe, connue sous le nom de « Johnstown Flood » coĂ»te la vie Ă  2200 personnes.

En Europe, la premiĂšre catastrophe (1959 – 423 morts) est la rupture du barrage de Malpasset en France libĂ©rant 50 millions de m3 d’eau en raison de fortes crues et de multiple dĂ©faillance de conception comme un dĂ©faut d’ancrage dans la roche. La deuxiĂšme (1963 – 1900 morts), au barrage de Vajont en Italie prĂšs de Venise, n’est pas dĂ» Ă  la rupture du barrage mais Ă  un Ă©norme glissement de terrain dans la retenue du barrage qui provoqua le dĂ©bordement de 25 millions de m3 d’eau. Heureusement, le barrage reste intact aprĂšs la catastrophe mais il est dĂ©saffectĂ© par la suite. Le danger en cas de dĂ©bordement d’un lac de retenue est l’Ă©rosion des fondations du barrage par la force de l’eau qui peut rapidement provoquer la rupture du barrage.

Les restes du barrage de Malpasset en France. Photos Flickr Philpp Clifford. et BestKevin (Vajont).
Les restes du barrage de Malpasset.

Le barrage de Vajont haut de 261 m, le plus haut d’Italie. Photos Flickr BestKevin (Vajont).
Le barrage de Vajont haut de 261 m, le plus haut d'Italie.

La rupture d’un barrage ayant coĂ»tĂ© le plus de vies survient en 1975 en Chine avec l’Ă©clatement du barrage de Banqiao causant la mort d’environ 25’ooo personnes directement et certainement plus de 100’000 suite aux Ă©pidĂ©mies et famines qui suivirent et qui touchĂšrent plus de 10 millions d’habitants. Cette catastrophe fut longtemps cachĂ©e par le pouvoir chinois.

Au niveau du Valais, la menace pourrait venir d’un sĂ©isme qui provoquerait la rupture d’un barrage. Des estimations ont fait Ă©tat que la rupture de la Grande Dixence provoquerait une vague de 37 mĂštres de hauteur Ă  Sion, 2.5 mĂštres Ă  Martigny et encore 2 m Ă  Villeneuve 6 heures aprĂšs.

Quand faut-il visiter un barrage?


Les barrages valaisans doivent ĂȘtre visitĂ©s en Ă©tĂ© ou au dĂ©but de l’automne car ils sont, pour la plupart, inaccessibles en hiver en raison de l’absence de dĂ©neigement de la route d’accĂšs ou le risque d’avalanche. Ceci est particuliĂšrement le cas pour les trois plus hauts barrages valaisans que sont les barrages de la Grande-Dixence, Mauvoisin et Tseuzier.

Le mois de septembre est en moyenne le mois oĂč les retenues sont remplies au maximum tandis que cela est le contraire le mois d’avril oĂč la retenue peut ĂȘtre remplie qu’Ă  10% de sa capacitĂ©. Encore au printemps l’accĂšs n’est pas forcĂ©ment idĂ©al en raison de la neige toujours prĂ©sente et de la retenue d’eau pratiquement vide.

Les barrages en plaine comme ceux de Rossens ou Schieffenen ont un volume de remplissage qui varie beaucoup moins et sont bien entendu accessible toute l’annĂ©e. Les barrages produisent principalement de l’Ă©lectricitĂ© en hiver et au dĂ©but du printemps tandis qu’ils se remplissent en eau le reste de l’annĂ©e.

Le barrage de Tseuzier quasiment vide dĂ©but avril comparĂ© au …
Le barrage de Tseuzier quasiment vide début avril

… barrage de Mauvoisin rempli mi-septembre.
barrage de Mauvoisin rempli mi-septembre

Pression exercĂ©e par l’eau


Dans le cadre d’un complexe hydroĂ©lectrique, la pression exercĂ©e par l’eau doit ĂȘtre Ă©valuĂ©e avec prĂ©cision. Nous allons ici calculer la pression qui s’exerce au fond d’un barrage et expliquer le mode opĂ©ratoire du coup du bĂ©lier.

Quelle est la pression exercée au fond du Lac des Dix, le barrage de la Grande-Dixence?

La formule simplifiĂ©e est la suivante: p=rho gh qui est la pression exercĂ©e sur un point du barrage. rho (prononcĂ© rho) est la masse volumique, 1000 kg/m3 pour l’eau. g est la pesanteur, 9.81 m/s2 et h la hauteur de l’eau en dessus du point de pression choisit. Prenons une hauteur d’eau de 227 m si le barrage est complĂštement rempli et nous avons donc un pression de 1000 x 9.81 x 227 = 2’268’700 kg/s2*m. Cette unitĂ© est Ă©gale au Pascal ou N/m2.

En rĂ©sumĂ©, la force exercĂ©e sur le barrage augmente avec la hauteur d’eau, ceci explique pourquoi l’Ă©paisseur d’un barrage est plus important Ă  sa base qu’Ă  son couronnement. Ceci est particuliĂšrement frappant sur un barrage poids comme celui de la Grande Dixence oĂč l’Ă©paisseur varie de 200 m (!) Ă  la base pour une quinzaine de mĂštres au sommet. A noter que la force exercĂ©e sur le barrage ne dĂ©pend pas de la quantitĂ© d’eau de la retenue.

Le coup du bélier

Le coup du bĂ©lier est un phĂ©nomĂšne d’augmentation de la pression qui se produit suite Ă  l’arrĂȘt brutal de la vitesse d’un liquide qui se produit lors de la fermeture brusque d’un robinet ou d’une vanne. Dans le cas d’un barrage, ce phĂ©nomĂšne peut provoquer la rupture de la conduite forcĂ©e ou des infrastructures de la centrale Ă©lectrique en aval. Pour pallier Ă  ce problĂšme, on crĂ©e une chambre d’Ă©quilibre qui est un puits vertical connectĂ© Ă  la conduite et qui pour a but d’absorber le surplus de pression gĂ©nĂ©rĂ© par le coup du bĂ©lier. La chambre d’Ă©quilibre est gĂ©nĂ©ralement positionnĂ©e entre la galerie d’amenĂ©e qui part du barrage en pente douce et le puits blindĂ© qui se dirige vers la centrale en forte pente.

Est-ce qu’un barrage en bĂ©ton est Ă©ternel?


Non aucune structure n’est Ă©ternelle. Dans ce cas, il n’y a pas assez de recul pour donner un temps de vie puisque les premiers barrages en bĂ©ton d’importance ont Ă©tĂ© construit dĂšs la fin des annĂ©es 50. MĂȘme s’ils rĂ©sistent remarquablement bien, un problĂšme de gonflement du bĂ©ton appelĂ© « rĂ©action alcali-granulat » inconnu Ă  l’Ă©poque touche les barrages Ă  des degrĂ©s divers.

Pour expliquer simplement cette rĂ©action, On peut dire que le bĂ©ton est constituĂ© d’un mĂ©lange de sable, petits cailloux, ciment et de l’eau dans des proportions bien prĂ©cises qui durcit un certain temps aprĂšs ce mĂ©lange. Dans l’agglomĂ©rat ainsi constituĂ©, de petits espaces sont constituĂ©s d’eau et d’air au pH Ă©levĂ© qui vont interagir avec la silice constituant le sable et les petit cailloux du bĂ©ton en augmentant la pression provoquant un gonflement puis des fissures de la structure. Ceci provoque une altĂ©ration des propriĂ©tĂ©s mĂ©canique du bĂ©ton.

La barrage de Salanfe dans le Valais a Ă©tĂ© particuliĂšrement affectĂ© par ce problĂšme si bien que des travaux ont du ĂȘtre effectuĂ© en 2013. Ceux-ci servent uniquement Ă  retarder la propagation des gonflements irrĂ©versible du bĂ©ton qui a Ă©tĂ© incisĂ© verticalement sur 1 centimĂštre de largeur Ă  la scie. Les incisions se referment petit Ă  petit.

Travaux sur le barrage de Salanfe afin de lutter contre le gonflement du béton. Image Flickr Alpiq.
Travaux sur le barrage de Salanfe afin de lutter contre le gonflement du béton

Les marques blanches laissées par les travaux.
Les marques blanches laissées par les travaux au barrage de salanfe

Le Viaduc de la SixiÚme Avenue (Sixth Street Viaduc) à Los Angeles construit en 1932 est démoli en 2016 en raison de réactions alcali-granulat particuliÚrement importantes fragilisant sa structure dans une région sismique sensible.

Une structure du viaduc de la 6e Avenue dégradée par le phénomÚne de la réaction alcali-granulat. Image Flikr
pont de la sixiĂšme avenue san francisco

Autres barrages en Suisse et dans le monde


Quelques particularitĂ©s d’autres barrages en Suisse et dans le monde

En Europe

Le barrage de Vajont (261 m) est le plus haut d’Italie, celui de Tigne (160 m), le plus haut de France et celui du Lac Oroville (231 m) est le plus haut des États-Unis. Ce dernier subit un grave problĂšme en fĂ©vrier 2017. Suite Ă  de fortes pluies, les dĂ©versoirs sont utilisĂ©s pour Ă©viter un dĂ©bordement ce qui provoque leurs endommagements par Ă©rosion. Le barrage n’est pas menacĂ© mais l’eau risque de provoquer la rupture d’un des dĂ©versoirs endommagĂ©s provoquant une vague de prĂšs de 10 m. La situation revient Ă  la normale quelques jours aprĂšs.

En Suisse

Le dernier barrage construit en Suisse est le barrage de Linthal. Il est construit en 2014 dans le canton de Glaris et est le plus long de Suisse avec un couronnement d’un kilomĂštre de long et le plus haut en altitude en Suisse mais aussi en Europe Ă  2500 m. Il fait partie de la centrale de pompage-turbinage de Linthal qui remonte l’eau du lac de Limmern 630 m plus bas.

Dans le monde

Le barrage des Trois-Gorges possĂšde l’infrastructure hydroĂ©lectrique la plus puissante au monde mais n’est pas le plus gros barrage du monde, il s’agit dans ce cas du barrage de Tarbella au Pakistan. Ce dernier est constituĂ© principalement de terre et d’enrochement contrairement au bĂ©ton des Trois-Gorges. Le barrage de Kariba sur le ZambĂšse en Afrique, possĂšde lui, le plus grand volume d’eau avec 180 milliards de m3 soit 4x plus que les Trois-Gorges.

Le barrage des Trois-Gorges. Photo Wikimedia.org.
le barrage des trois gorges

Le barrage de Kariba. Photo Wikimedia.org.
Le barrage de Kariba

Le barrage de Tarbella. Photo Wikimedia.org.
le barrage de Tarbella

Le projet Atlantropa


Le projet Atlantropa est l’un des projets de construction les plus colossaux jamais imaginĂ©. Il s’agit d’un barrage gigantesque d’une longueur de 35 kilomĂštres dessinĂ© par l’ingĂ©nieur allemand Herman Sörgel en 1928 au niveau du dĂ©troit de Gibraltar qui sĂ©pare l’ocĂ©an atlantique et la mer MĂ©diterranĂ©e. Le barrage aurait rĂ©duit l’apport d’eau dans la MĂ©diterranĂ©e et ainsi créé une diffĂ©rence de niveau permettant Ă  des usines souterraines de produire d’immense quantitĂ© d’électricitĂ©. Il Ă©tait prĂ©vu que le niveau d’eau diminue de prĂšs d’un mĂštre par annĂ©e jusqu’Ă  100 mĂštres pour la partie de mer entre la Sicile et Gibraltar et 200 mĂštres entre la Sicile et la partie orientale. Les 2 parties de mer Ă©tant sĂ©parĂ© par un barrage entre la Sicile et l’Afrique. Un autre barrage devait ĂȘtre construit au niveau des Dardanelles pour sĂ©parer la mer Noire de la mer MĂ©diterranĂ©e. De nouvelles terres seraient sorties de l’eau permettant, selon Sörgel, de disposer de zones cultivables et habitables supplĂ©mentaires. Par exemple, la mer Adriatique aurait presque disparue.

Le projet n’est malheureusement pas tenable au niveau Ă©cologique qui ne faisait pas partie des considĂ©rations au dĂ©but du 20e siĂšcle. Par exemple, la baisse du niveau de la mer MĂ©diterranĂ©e aurait bien dĂ©couvert de nouvelles terres mais elles auraient Ă©tĂ© difficilement cultivable en raison de la salinitĂ© du sol. La concentration en sel de l’eau aurait augmentĂ© causant des perturbations sur la faune et la flore aquatiques. D’autres problĂšmes seraient survenus comme l’accĂšs aux villes cĂŽtiĂšres qui n’auraient plus disposĂ©s d’un port. Plus globalement, la baisse du niveau d’eau aurait eu des rĂ©percussions sur le climat autour de la MĂ©diterranĂ©e.

Une exposition itinĂ©rante prĂ©sentait le projet Atlantropa Ă  la population dans les annĂ©es 1930 principalement en Allemagne. Sörgel est invitĂ© notamment aux expositions universelles de Barcelone en 1929 et New-York en 1939. Il continue mĂȘme d’en assurer la promotion aprĂšs la 2e guerre mondiale et meurt renversĂ© par une voiture en allant Ă  l’une de ses propres rĂ©unions.

Le barrage au niveau du détroit de Gibraltar. Sa longueur est de 35 km soit bien plus que les 14.4 km de largeur du détroit pour contourner au maximum certaines grandes profondeurs.
Le barrage d'atlantropa au niveau du détroit de Gibraltar

Un reportage vidéo sur le projet Atlantropa

Types de barrage


Les types de barrage en Suisse sont les suivants:

  • VoĂ»te
  • Poids
  • Poids Ă  Contrefort
  • Remblais

Voûte


Exemple: Barrages de Mauvoisin, Emosson, Tseuzier, Hongrin, Moiry, Toules, Rossens, Schiffenen et Montsalvens. Plus haut de Suisse: Mauvoisin, 250 m.

Le barrage de type voĂ»te, trĂšs Ă©lĂ©gant, permet de faire reposer une partie de la pression de l’eau sur les parois rocheuses. Il est moins consommateur en bĂ©ton et nĂ©cessite une distance relativement faible entre les parois.

Le premier barrage voĂ»te en Europe est construit au milieu du 19e siĂšcle par le pĂšre du cĂ©lĂšbre Ă©crivain Émile Zola dans le sud de la France. Il est fait en maçonnerie.

Certains barrages comme celui du Hongrin ont une double voûte, les 2 voûtes sont séparées par une ancrage rocheux. Ce barrage est visible depuis les Rochers de Naye au niveau du Jardin Alpin La Rambertia.

Le barrages de Montsalvens.
Le barrages de Montsalvens.

La magnifique double voĂ»te du barrage du Hongrin. C’est une des seules structures de ce type au monde.
la double voute du barrage de l'hongrin

Poids


Exemple: Barrages de la Grande-Dixence et Salanfe. Plus haut de Suisse, Grande-Dixence, 285 m.

Le barrage de type poids supporte seul le poids du barrage, de forme triangulaire en coupe perpendiculaire à la couronne du barrage. Il nécessite une grande quantité de béton.

Vue d’avion du barrage de Salanfe.
Vue d'avion du barrage de Salanfe.

Poids Ă  Contreforts


Peu utilisé en Suisse, le barrage de type poids à contreforts permet de grandes largeurs tout en économisant du béton car les contreforts du barrage sont en forme de voûte. Les deux barrages de ce type en Suisse sont:

  • Lucendro dans le Canton du Tessin avec 73 m de hauteur.
  • Cleuson dans le Valais avec 87 m de hauteur.

Le barrage de Cleuson a la particularitĂ© d’ĂȘtre de type contreforts malgrĂ© son apparence qui fait penser au type poids. Ceci est du au fait que les espaces entre les contreforts sont remplis de bĂ©ton pour renforcer sa soliditĂ© en 1950, non pas pour lutter contre la pression de l’eau, mais pour amĂ©liorer sa rĂ©sistance en cas de bombardement. La fin de la construction a lieu quelques annĂ©es aprĂšs la fin de la deuxiĂšme guerre mondiale et les images de la destruction de certains barrages pendant la guerre notamment en Allemagne sont encore bien prĂ©sentes Ă  cette Ă©poque.

Le barrage Cruachan en Écosse. Photo Flickr « Tom Parnell ».
Le barrage Cruachan en Écosse avec les arches cĂŽtĂ© aval

Le barrage de Lucendro avec les arches cÎté amont. Photo Wikimedia.org.
barrage lucendro

Le barrage de Cleuson.
Le barrage de Cleuson.
Le barrage de Möhne prĂšs de Dortmund bombardĂ© par la Royal Air Force en 1943 lors de l’opĂ©ration Chastise. La photo est prise depuis un avion anglais. De nouvelles bombes dites « bombes rebondissantes » doivent ĂȘtre inventĂ©es pour dĂ©truire les barrages et passer par dessus les filets de protection anti-torpilles. Source Wikimedia Commons
Le barrage de Möhne prÚs de Dortmund bombardé par la Royal Air Force en 1943 lors de l'opération Chastise

Digue ou Remblais


Exemple: Mattmark. Plus haut de Suisse, Göscheneralp, 155 m.

Le barrage de type digue ou remblais est constituĂ© d’enrochement ou de terre avec un noyau Ă©tanche en bĂ©ton ou argile. Il est beaucoup plus large et limitĂ© en hauteur que les barrages en bĂ©ton.

Le barrage de Mattmark. Photo Flickr « J Donohoe ».
le barrage de mattmark

La liste des barrages


đŸ—ïž Le barrage de la Grande Dixence

  • 📍 Lieu: HĂ©rĂ©mance VS
  • ⚙ Mise en service: 1961
  • 🔍 Type: Poids
  • ⛰ Altitude couronnement: 2364 m
  • 🩅 Hauteur: 285 m
  • 🐘 Épaisseur (haut-bas): 195 m – 15 m
  • 🐍 Longueur: 748 m
  • 🌊 Nom du rĂ©servoir: Lac des Dix
  • 🍔 Volume: 400 Millions mÂł
  • âšȘ Superficie: 4.04 kmÂČ
  • đŸžïž RiviĂšre: Dixence
  • 🏃 Tour du lac: Impossible

Le barrage de la Grande Dixence

đŸ—ïž Le barrage de Mauvoisin

  • 📍 Lieu: Bagnes VS
  • ⚙ Mise en service: 1958
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 1971 m
  • 🩅 Hauteur: 250 m
  • 🐘 Épaisseur (haut-bas): 53 m – 12 m
  • 🐍 Longueur: 520 m
  • 🌊 Nom du rĂ©servoir: Lac de Mauvoisin
  • 🍔 Volume: 211 Millions mÂł
  • âšȘ Superficie: 2.08 kmÂČ
  • đŸžïž RiviĂšre: Dranse de Bagnes
  • 🏃 Tour du lac: 12 km / 7 h

Le barrage de Mauvoisin

đŸ—ïž Le barrage d’Emosson

  • 📍 Lieu: Finhaut VS
  • ⚙ Mise en service: 1975
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 1931 m
  • 🩅 Hauteur: 180 m
  • 🐘 Épaisseur (haut-bas): 45 m – 8 m
  • 🐍 Longueur: 555 m
  • 🌊 Nom du rĂ©servoir: Lac d’Emosson
  • 🍔 Volume: 227 Millions mÂł
  • âšȘ Superficie: 3.27 kmÂČ
  • đŸžïž RiviĂšre: Barberine
  • 🏃 Tour du lac: ?

Le barrage d'Emosson

đŸ—ïž Le barrage de Tseuzier

  • 📍 Lieu: Ayent VS
  • ⚙ Mise en service: 1957
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 1777 m
  • 🩅 Hauteur: 156 m
  • 🐘 Épaisseur (haut-bas): 26 m – 7 m
  • 🐍 Longueur: 256 m
  • 🌊 Nom du rĂ©servoir: Lac de Tseuzier
  • 🍔 Volume: 50 Millions mÂł
  • âšȘ Superficie: 0.85 kmÂČ
  • đŸžïž RiviĂšre: Lienne
  • 🏃 Tour du lac: 4.7 km / 1 h 10

Le barrage de Tseuzier

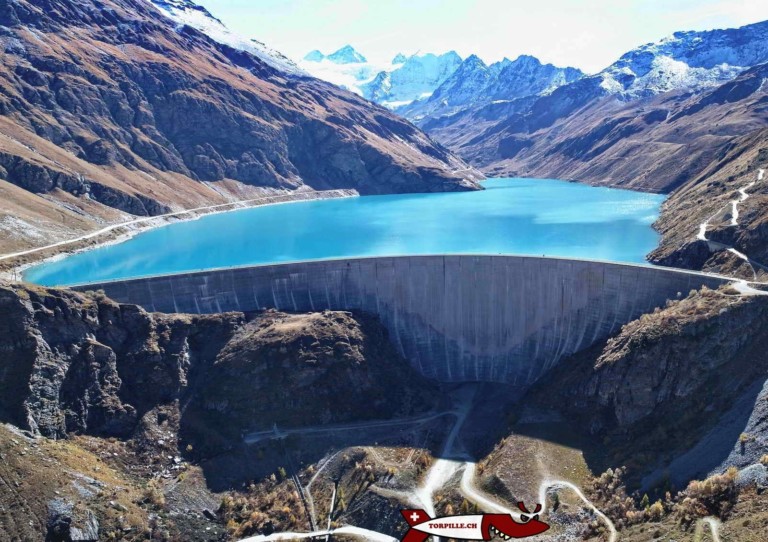

đŸ—ïž Le barrage de Moiry

  • 📍 Lieu: Anniviers VS
  • ⚙ Mise en service: 1957
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 1777 m
  • 🩅 Hauteur: 156 m
  • 🐘 Épaisseur (haut-bas): 26 m – 7 m
  • 🐍 Longueur: 256 m
  • 🌊 Nom du rĂ©servoir: Lac de Moiry
  • 🍔 Volume: 50 Millions mÂł
  • âšȘ Superficie: 0.85 kmÂČ
  • đŸžïž RiviĂšre: Gougra
  • 🏃 Tour du lac: 7.5 km / 2 h 20

Le barrage de Moiry

đŸ—ïž Le barrage de l’Hongrin

  • 📍 Lieu: ChĂąteau d’Oex VS
  • ⚙ Mise en service: 1961
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 1255 m
  • 🩅 Hauteur: 123/95 m
  • 🐘 Épaisseur (haut-bas): 22 m – 3 m
  • 🐍 Longueur: 325/272 m
  • 🌊 Nom du rĂ©servoir: Lac de l’Hongrin
  • 🍔 Volume: 52 Millions mÂł
  • âšȘ Superficie: 1.6 kmÂČ
  • đŸžïž RiviĂšre: Hongrin
  • 🏃 Tour du lac: 22.5 km / 5 h 30

Le barrage de l'Hongrin

đŸ—ïž Le barrage de Cleuson

  • 📍 Lieu: Nendaz VS
  • ⚙ Mise en service: 1951
  • 🔍 Type: Contreforts
  • ⛰ Altitude couronnement: 2187 m
  • 🩅 Hauteur: 87 m
  • 🐘 Épaisseur (haut-bas): 180 m – 3.5 m
  • 🐍 Longueur: 420 m
  • 🌊 Nom du rĂ©servoir: Lac de Cleuson
  • 🍔 Volume: 20 Millions mÂł
  • âšȘ Superficie: 0.5 kmÂČ
  • đŸžïž RiviĂšre: Printse
  • 🏃 Tour du lac: 4 km / 1 h 15

Le barrage de Cleuson

đŸ—ïž Le barrage des Toules

  • 📍 Lieu: Bourg-Saint-Pierre VS
  • ⚙ Mise en service: 1964
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 1811 m
  • 🩅 Hauteur: 86 m
  • 🐘 Épaisseur (haut-bas): 20.5 m – 4.5 m
  • 🐍 Longueur: 460 m
  • 🌊 Nom du rĂ©servoir: Lac des Toules
  • 🍔 Volume: 20 Millions mÂł
  • âšȘ Superficie: 0.6 kmÂČ
  • đŸžïž RiviĂšre: Dranse d’Entremont
  • 🏃 Tour du lac: 12.5 km / 4 h 30

Le barrage des Toules

đŸ—ïž Le barrage de Rossens

  • 📍 Lieu: Rossens FR
  • ⚙ Mise en service: 1948
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 670 m
  • 🩅 Hauteur: 83 m
  • 🐘 Épaisseur (haut-bas): 28 m – 5 m
  • 🐍 Longueur: 320 m
  • 🌊 Nom du rĂ©servoir: Lac de la GruyĂšre
  • 🍔 Volume: 220 Millions mÂł
  • âšȘ Superficie: 9.6 kmÂČ
  • đŸžïž RiviĂšre: Sarine
  • 🏃 Tour du lac: 50 km / 14 h 35

Le barrage de Rossens

đŸ—ïž Le barrage de Montsalvens

  • 📍 Lieu: Montsalvens FR
  • ⚙ Mise en service: 1920
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 802 m
  • 🩅 Hauteur: 55 m
  • 🐘 Épaisseur (haut-bas): 22 m – 3 m
  • 🐍 Longueur: 115 m
  • 🌊 Nom du rĂ©servoir: Lac de Montsalvens
  • 🍔 Volume: 12.6 Millions mÂł
  • âšȘ Superficie: 0.74 kmÂČ
  • đŸžïž RiviĂšre: Jogne
  • 🏃 Tour du lac: 10 km / 2 h 45

Le barrage de Montsalvens

đŸ—ïž Le barrage de Salanfe

  • 📍 Lieu: Evionnaz VS
  • ⚙ Mise en service: 1950
  • 🔍 Type: Poids
  • ⛰ Altitude couronnement: 1925 m
  • 🩅 Hauteur: 52 m
  • 🐘 Épaisseur (haut-bas): 40 m – 5 m
  • 🐍 Longueur: 616 m
  • 🌊 Nom du rĂ©servoir: Lac de Salanfe
  • 🍔 Volume: 40 Millions mÂł
  • âšȘ Superficie: 1.85 kmÂČ
  • đŸžïž RiviĂšre: Salanfe
  • 🏃 Tour du lac: 7 km / 1 h 45m

Le barrage de Salanfe

đŸ—ïž Le barrage de Schieffenen

  • 📍 Lieu: Guin FR
  • ⚙ Mise en service: 1964
  • 🔍 Type: VoĂ»te
  • ⛰ Altitude couronnement: 534 m
  • 🩅 Hauteur: 47 m
  • 🐘 Épaisseur (haut-bas): 14 m – 7 m
  • 🐍 Longueur: 417 m
  • 🌊 Nom du rĂ©servoir: Lac de Schiffenen
  • 🍔 Volume: 58.6 Millions mÂł
  • âšȘ Superficie: 4.25 kmÂČ
  • đŸžïž RiviĂšre: Sarine
  • 🏃 Tour du lac: ?

Le barrage de Schieffenen

Géolocalisation des barrages


barrages carte suisse romande

Tableau comparatif des barrages


Parmi tout les barrages de Suisse Romande, les 12 plus hauts ont Ă©tĂ© visitĂ©s par La Torpille. Dans le tableau, le barrage des Trois-Gorges en Chine est rajoutĂ© Ă  titre comparatif, c’est l’installation qui produit le plus d’Ă©nergie au monde toutes Ă©nergies confondues. Pour voir tout le contenu du tableau glisser la souris sur la droite.

Voir le positionnement géographique des barrages visités.

BarragesGrande-Dixence petit drapeau du canton du valaisMauvoisin petit drapeau du canton du valaisEmosson petit drapeau du canton du valaisTseuzier petit drapeau du canton du valaisMoiry petit drapeau du canton du valaisHongrin petit drapeau du canton de vaudCleuson petit drapeau du canton du valais
Toules petit drapeau du canton du valaisRossens petit drapeau du canton de fribourgMontsalvens petit drapeau du canton de fribourgSalanfe petit drapeau du canton du valaisSchiffenen petit drapeau du canton de fribourgTrois-Gorges (Chine)
Lien vers activitésLienLienLienLienLienLienLienLienLienLienLienLien
Photos des barragesbarrage de la grande dixence - hydroélectricité en suisse romandebarrage de mauvoisin - hydroélectricité en suisse romandebarrage d'emosson - hydroélectricité en suisse romandebarrage de Tseuzier - hydroélectricité en suisse romandebarrage de Moiry - hydroélectricité en suisse romandebarrage de l'Hongrin - hydroélectricité en suisse romandebarrage de Cleuson - hydroélectricité en suisse romandebarrage des Toules - hydroélectricité en suisse romandebarrage de Rossens - hydroélectricité en suisse romandebarrage de Montsalvens - hydroélectricité en suisse romandebarrage de Salanfe - hydroélectricité en suisse romande barrage de Schiffenen - hydroélectricité en suisse romandebarrage des trois gorges - hydroélectricité en suisse romande
Construction [année]1953-19611951-19581967-19731953-19571954-19581966-19711947-19501955-19641944-19481919-19201947-19531961-19641994-2012
PositionLienLienLienLienLienLienLienLienLienLienLienLien
Type
PoidsVouteVouteVouteVouteDouble VouteContrefortsVouteVouteVoutePoidsVoutePoids
Date mise en service [année]1961195819751957195819711951196419481920195019642006-2009
Hauteur
Rang suisse
Rang mondial
285
1er
4e
250
2e
10e
180
5e
73e
156
6e
135e
148
10e
-
123 (Nord) 95 (Sud)
17e
-
87

8683
33e
-
55
50e
-
5247
56e
-
185
N/A
66e
Longueur [m]748520555256610325 (Nord)
272 (Sud)
4204603201156164172335
Epaisseur base [m]19553.245263422?8020.528224014115
Epaisseur couronne [m]15128773?3.5 Ă  54.553?5740
Altitude Couronne [m]236419711931177722501255218718116708021925534229
Courronnement ouvert aux voituresNonNonNonNonNonNonnonNonOuiOuiNonOuiNon
Evacuateur de crue [m3/s]Aucun10760366210014535543012.21000
Volume réservoir [Mm3]400211227507752202022012.64058.645'300
Superficie réservoir [km2]4.042.083.270.851.31.60.50.609.60.741.854.251544
Longueur réservoir [km]5551.32.42.71.41.513.51.71.812.5600
Volume Béton [1000*m3]6'0002'0001'100300814228 (Nord)
116 (Sud)
4052352502623018527'000
Déformation max [cm]1179762.47.53.2
Galeries dans barrage [km]32
Bassin versant total [km2]420 (46 bassin versant direct)167 (198 avec bassin aprĂšs barrage)175 (34 bassin versant direct) 18.7MOTTEC
29 barrage moiry
36 barrage Tourtemagne
VISSOIE
87: Navisence Ă  Mottec
19: Torrent du Moulin
NAVISENZE
66: Navisence Ă  Vissoie
TOTAL: 244
90
45 Adductions Est et Ouest
45 Hongrin et Petit-Hongrin
23 (16 bassin versant direct et 7 collecteur eaux du Tortin)78 (110 usine OrsiĂšre)95417331
(Salanfe 18, Saufla: 13)
14001'000'000
Collecteurs [km]100env 13 (7.5 + 5.5)4720.825?0040
Nom du LacLac des DixLac de MauvoisinLac d'EmossonLac de TseuzierLac de MoiryLac du HongrinLac de CleusonLac des ToulesLac de la GruyĂšreLac de MontsalvensLac de SalanfeLac de SchiffenenLac des Trois-Gorges
Distance/Temps Tour du LacPas possible cÎté est
12km / 7h?
4.7km / 1h10m7.5km / 2h2022.5km / 5h304km / 1h1512.5km / 4h3050km/14h3510km / 2h45m7km / 1h45m
RiviĂšreDixenceDranse de BagnesBarberineLienneGougraHongrinPrintseDranse d'EntremontSarineJogneSalanfeSarineYangtze
RiviÚre résiduel en avalNonNonNonNonNonOuiNonNonOuiOuiNonOuiOui
Nom SociétéGrande Dixence SA ou
Cleuson Dixence
Forces Motrices
de Mauvoisin SA
Electricité Emosson SA / CFFElectricité de la Lienne SAForces Motrices de la Gougra SAForces Motrices Hongrin-Léman SAEnergie de l'Ouest Suisse (EOS)Forces Motrices du Grand-St-BernardGroupe EGroupe ESalanfe SAGroupe EChina Yangtze Power
VisitableOui 15 francs Sur rendez-vous GratuitSur Rendez-Vous 300 FrancsSur réservation
9 francs
NonSur Rendez-VousSur demande, Gratuit?Sur rendez-vous GratuitSur rendez-Vous GratuitSur rendez-vous Gratuit
Centrale 1 [MW]CHANDOLINE - 150
Extérieur
FIONNAY - 138
Souterraine
LA BATIAZ
Extérieur - 160
CHAMARIN - 0.9
Extérieur
MOTTEC - 69
Extérieur
VEYTAUX I - 240
Intérieur
PALLAZUIT - 36
Extérieur
PIED DE BARRAGE 2 - 1.7
Extérieur
ELECTROBROC - 25
Extérieur
MIEVILLE - 70 ExtérieurPIED DE BARRAGE 1 - 70
Exterieur
RIVE GAUCHE - 9800
Extérieur
Photousine de chandoline - hydroélectricité en suisse romandeUsine de hydroélectrique de FionnayUsine de hydroélectrique de La BatiazUsine de hydroélectrique de MottecUsine de hydroélectrique de Veytaux IUsine de hydroélectrique de PallazuitUsine de hydroélectrique de Miéville
Turbinex? Pelton3 Francis2 Pelton verticales Ă  5 injecteurs de 80MW1 Pelton6 Pelton ( 3 alternateurs)4 Pelton (2 alternateurs)1 Pelton ?1 Francis 1.7 MW5x Francis2 Pelton verticales 35MW2x Kaplan14x Francis 700MW
DĂ©bit [m3/s]ArrĂȘtĂ©e en 20133x 11.529m3/s0.453x 44x 8102267.2135
Longueur conduite [km]Galerie d'amenée: 4.7
Puit blindé: 0.6 ?
Galerie d'amenée: 9.8 + 0.27
Puit blindé: 0.92
environ 3.5Galerie d'amenée: 3.4
Puit Blindé: 1
Galerie d'amenée: 7.98
Puit Blindé: 1.22
Galerie d'amenée: 5.5
Puit blindé: 0.6
02.140
Hauteur de chute [m]180040062638868588348067100 variable1472 variable4590
Prise d'eauBarrageBarrageBassin de compensation de ChĂątelardBarrageBarrage de Moiry et TourtemagneBarrageBarrageBarrageBarrageBarrageBarragebarrage
Altitude493149245213891564376133061068745248460
EcoulementRhÎneBassin compensation Fionnay IRhÎneBisse d'AyentBassin d'accumulation de MottecLac LémanBassin d'accumulationSarineSarineRhÎneSarineYangtze
Année de mise en service1934 (Dixence)
1958 (Grande Dixence)
1974195919711958200519501964
Centrale 2 [MW]FIONNAY - 290
Souterraine
RIDDES/ECONE - 225
Extérieur
VALLORCINE - 242
Extérieur
CROIX - 66
Extérieur
VISSOIE - 45
Extérieur
VEYTAUX II - 240
Intérieur
ORSIERE- 24HAUTERIVE - 70
Extérieur
PIED DE BARRAGE - 0.18
Extérieur
PIED DE BARRAGE 2 - 2.5 ExtérieurRIVE DROITE - 8400
Extérieur
PhotosUsine de hydroélectrique de FionnayUsine de hydroélectrique de Riddes/EconeUsine de hydroélectrique de VallorcineUsine de hydroélectrique de VissoieUsine de hydroélectrique de Veytaux IIUsine de hydroélectrique d'orsiÚre
Longueur conduite [km]9Galerie d'amenée: 15
Puit blindé: 2.45
Galerie d'amenée: 1 + 0.5
Puit blindé: 1.1
[Puit blindé: 0.5/1.89]
Galerie d'amenée: 3.2
Puit blindé: 1.4
Galerie d'amenée: 6.9
Puit blindé: 0.9
Galerie d'amenée: 7.98
Puit Blindé: 1.22
Galerie d'amenée: 5.6
Puit blindé: 0.7
600
Turbine12 Pelton type horizontal (6 alternateurs)10 Pelton (5 alternateurs) ?3 Pelton vertical Ă  5 injecteurs de 64MW
[1 Francis 50MW]
2 Pelton type horizontal de 33MW6 Pelton (3 alternateurs)2 Pelton4 Pelton type verticale Ă  2 injecteurs ?4x Francis1x Diagonale1x Francis12x Francis 700MW
Débit [m3/s]4510x 2.829
[22/15]
93x 42x 168750.55
Hauteur de chute [m]8001000 750
[382/860]
85534288338775 Ă  110454890
Prise d'eauBarrageFionnayBarrage
[Les Esserts/Belle-Place]
BarrageBassin d'accumulation de Mottec et riviĂšre navisenceBarrageBassin d'accumulation de PalauitBarrageBarrageBarragebarrage
Altitude14864781130922122237691757275548460
EcoulementBassin compensation Fionnay II (166'000 m3)RhĂŽneBassin de compensation de ChĂątelard-FrontiĂšre
90'000m3
Bassin de compensation de CroixBassin d'accumulation de VissoieLac LémanDranse d'EntremontSarineJogneSarineYangtze
Année de mise en service1958197319582017?1948 (1902)20131964
Centrale 3 [MW]NENDAZ - 430
Souterraine
CHANRION - 28
Souterraine
CFF CHATELARD I et II - 110MW - ExtérieurSAINT-LEONARD - 34
Extérieur
NAVIZENCE - 70
Extérieur
SEMBRANCHERPIED DE BARRAGE 1 - 0.6 ExtérieurCENTRALE 3 - 4300
Extérieur
Prise d'eauBassin compensation Fionnay IIChambre de compensation de Breney (En amont barrage)BarrageBassin de compensation de CroixBassin d'accumulation de Vissoie et riviĂšre navisenceBarrageBarrage
PhotoUsine de hydroélectrique de NendazUsine de hydroélectrique CFF du chùtelardUsine de hydroélectrique de Navizence
Turbine12 Pelton type horizontal (6 alternateurs)1 pelton Ă  2 injecteur?3 Pelton horizontal Ă  1 injecteurs 11MW (I)
2 Pelton horizontal Ă  2 injecteurs 40MW (II)
2 Francis 17 MW6 Pelton (3 alternateurs)1 Francis6x Francis 700W
2x Francis 50W
Débit [m3/s]452x 51610.53x 41
Longueur conduite [km]16Galerie d'amenée: 4.1
Puit blindé: 0.9
Galerie d'amenée: 8.5
Puit blindé: 1.1
0
Hauteur de chute [m]10003508044206956790
Altitude4791966112349852761060
EcoulementRhĂŽneBarrage MauvoisinBassin de compensation ChĂątelardRhĂŽneRhĂŽneSarineYangtze
Année de mise en service19581925 (I) /1972 (II)1908 (2014)1976
Centrale 4 [MW]BIEUDRON/RIDDES - 1200
Souterraine
CHAMPSEC - 5
Extérieur
CFF VERNAYAZ - 107 ExtérieurMARTIGNY-BOURG
PhotoUsine de hydroélectrique du BieudronUsine de hydroélectrique de ChampsecUsine de hydroélectrique CFF de Vernayaz
Turbine3x Turbine Pelton type vertical Ă  5 injecteurs2 Turbines Pelton3 Pelton Ă  2 injecteurs
27/40/40 MW
Débit [m3/s]751.217
Longueur conduite [m]Galerie d'amenée: 15.8
Puit blindé: 4.3
Hauteur de chute [m]1900550645
Prise d'eauBarrageChambre de compensation Les CreuxBassin de compensation de ChĂątelard
Altitude481903452
EcoulementRhĂŽneDranse de BagnesRhĂŽne
Année de mise en service19981928
Station de pompageZmutt - 470m-86MW-17m3/sUsine Vallorcine
2x 9m3/s, 800m, 120 GWh/an
vers barrage Emosson
Mottec: pompe d'accumlation: 23MWVeytaux I
4 pompes, 32 m3/s
4 pompes de 1MW et 0.5 m3/s Clusanfe
2m3/s, 0.88MW
Stafel - 212m-26MW-9m3/sUsine ChĂątelard II
31 MW, 4 m3/s, 800m
vers barrage Emosson
Veytaux II
32 m3/s
Gietroz du Fond
0.6m3/s, 1MW
Ferpecle - 212m (via Arolla) -21MW-8m3/s
Arolla - 312m-48MW-12m3/s
Barrage de Cleuson - 165m
Pompage turbinage [MW]En construction 2018
Nant de Drance 900
6 Francis 150 MW
2500Gwh ?
Production Total [GWh/an]2800 (2015)7001100
(800 ESA + 300 CFF)
240650Environ 1000230
(Palazuit 100 + 130 OrsiĂšre)
2807012013598'000
Puissance Total [MW]2700 (2015)400637
(410 ESA + 217 CFF)
100165480
(dont 60 de réserve)
60
(36 + 24)
70307072.522'500
Energie accumulée [GWh]660100
Drames/problÚme [année]19991818 (avant barrage)1978
DétailRupture CanalisationGlacier du GietrozGrùves fissures dans le barrage"Cancer" du béton
RecordsPlus haut barrage poids du monde
Plus puissante turbine pelton du monde
Plus haute chute d'eau
Plus haut barrage voute d'EuropePlus ancien barrage voute horizontale et verticale d'EuropePlus puissant barrage du monde

Les questions


Quel est le plus haut barrage de Suisse ?

Le barrage le plus haut de Suisse est le barrage de la Grande Dixence avec 280 mĂštres de hauteur.

Quel est le barrage voûte le plus haut de Suisse ?

Le barrage de Mauvoisin est le plus haut barrage voûte en Suisse et en Europe.

Dans quel canton se trouvent les plus hauts barrage de Suisse romande ?

Le Valais compte les plus hauts barrage de Suisse romande.

Quel est le seul grand barrage dans le canton de Vaud ?

Le barrage de l’Hongrin est le seul grand barrage de Suisse romande dans le canton de Vaud. Il a la particularitĂ© de possĂ©der une double voute.

Parmi les 12 plus grands barrages de Suisse romande, quel sont ceux de types poids ?

Les barrage de Salanfe et de la Grande Dixence sont les seuls grands barrage de type poids.

Quel est le seul barrage de type contreforts en Suisse romande ?

Le barrage de Cleuson est le seul barrage de type contreforts en Suisse romande.

Quel est le lac de retenue de barrage le plus volumineux de Suisse romande ?

Le lac de retenue du barrage de la Grande Dixence, le lac des Dix, peut contenir 400 millions de mÂł d’eau.

Quel est le lac de retenue de barrage avec la plus grande superficie ?

Le lac de la GruyĂšre est le lac de retenue du barrage de Rossens. C’est le lac de retenue le plus grand de Suisse romande avec presque 10 kmÂČ de superficie.

Quel est le seul barrage qui n’a pas d’installation de turbinage propre en Suisse romande ?

Le barrage de Cleuson n’a pas d’installations de turbinage propre. Ses eaux sont pompĂ©es dans le barrage de la Grande Dixence.

Evaluez la qualité de cet article !!
[Total: 3 Moy: 4.7]
