đŸ—ïž Barrage de la Grande Dixence

Mot Clef
2016 Juil, 2018 Sept
  • Date de Visite
    09.07.2016 && 19.06.2018
  • GPS
    46.08079 7.40329

logo grande dixence

« The Wall »


Le barrage de la Grande Dixence est le Roi des barrages Suisse, il impressionne tant par son imposante stature et la quantitĂ© phĂ©nomĂ©nale de bĂ©ton qui le compose que par l’infrastructure qui lui est liĂ©e comme les galeries d’amenĂ©e d’eau, les conduites forcĂ©es ou les centrales Ă©lectriques. Il fait partie avec le Cervin Ă  Zermatt, le KappelbrĂŒcke Ă  Lucerne ou le ChĂąteau de Chillon Ă  Montreux, des figures marquantes de la Suisse. C’est un monument pourtant relativement peu connu qui est Ă  visiter absolument.

Le barrage de la Grande Dixence, le chĂąteau de Chillon et le KappelbrĂŒcke.

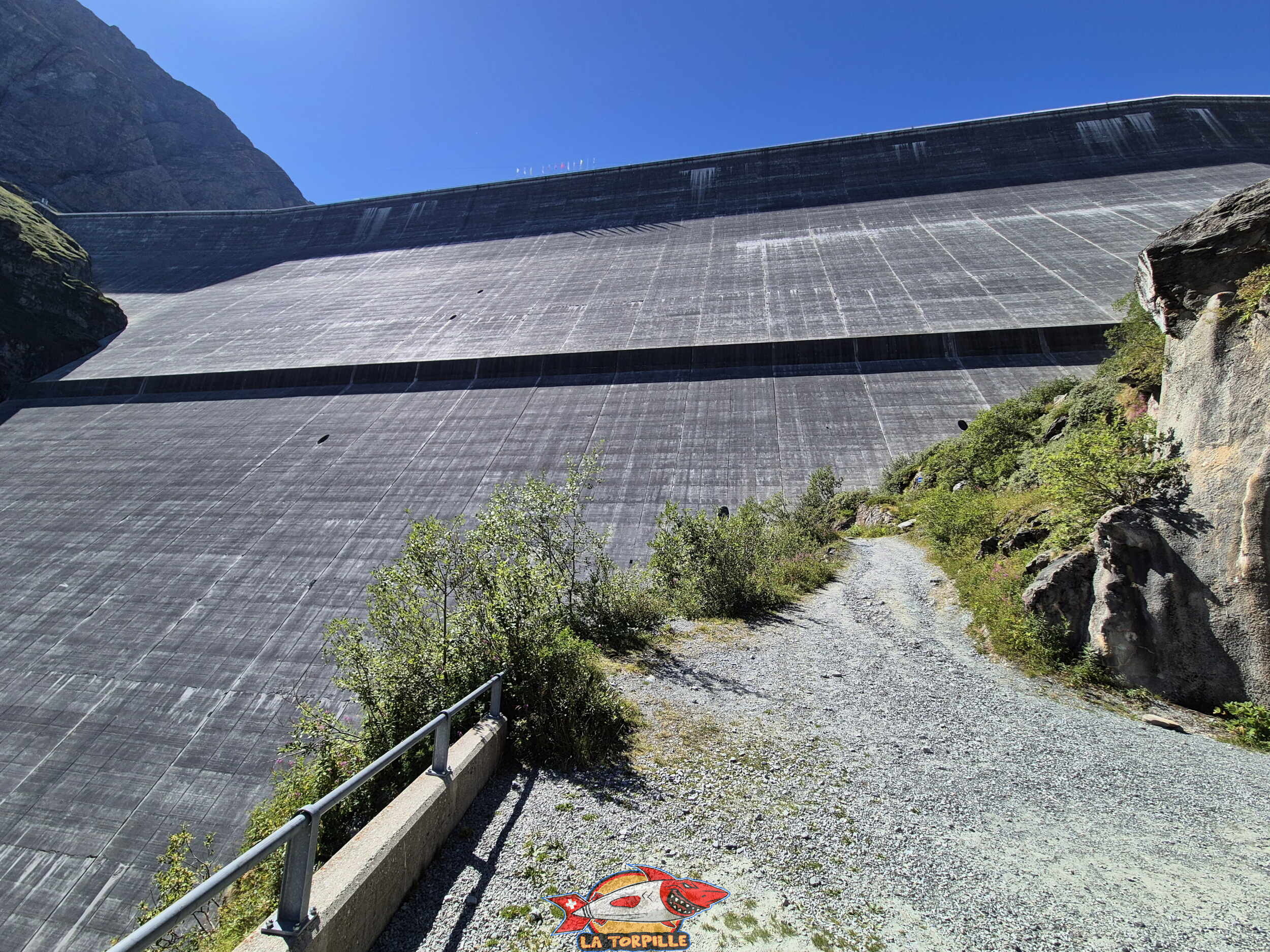

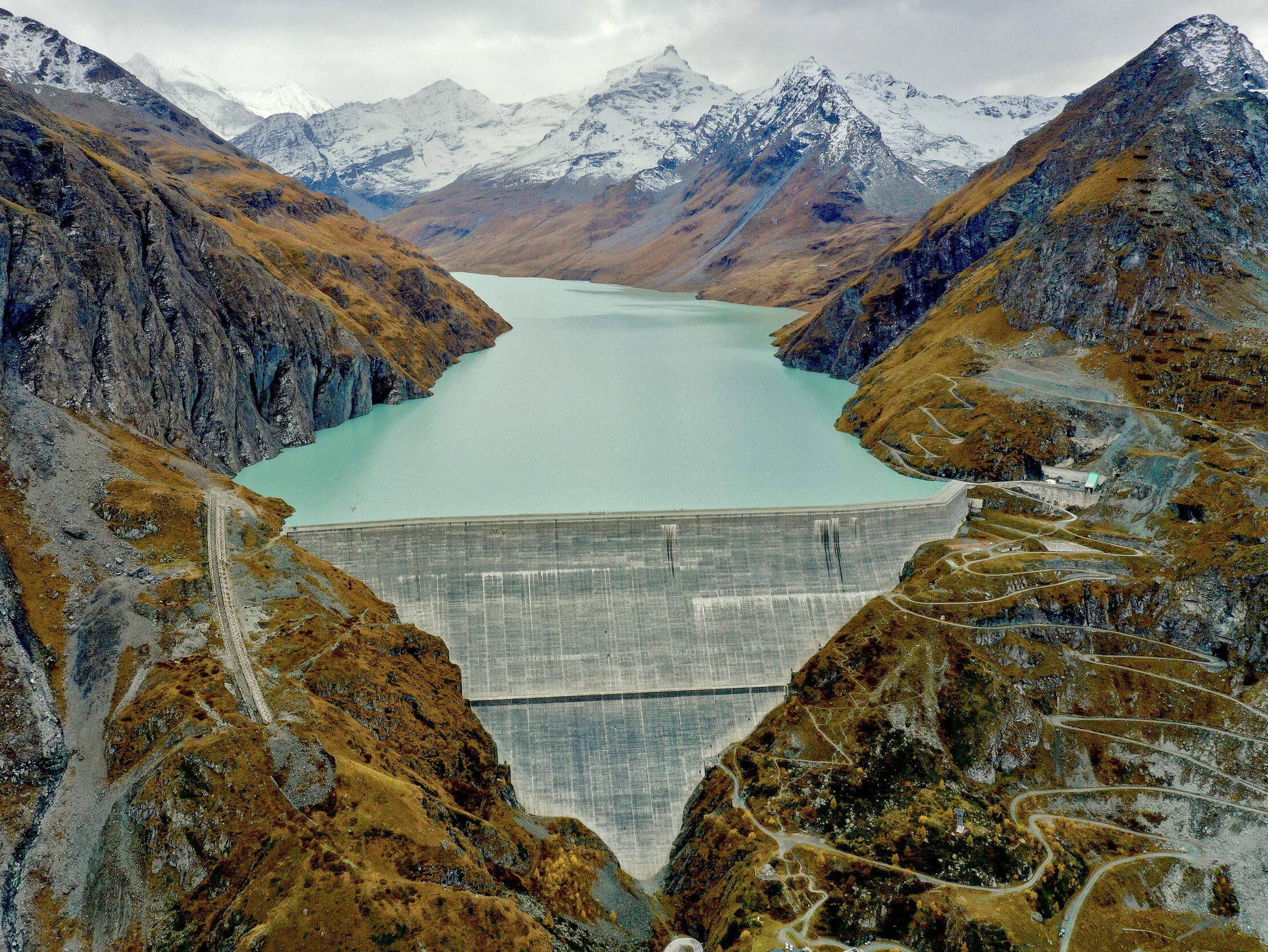

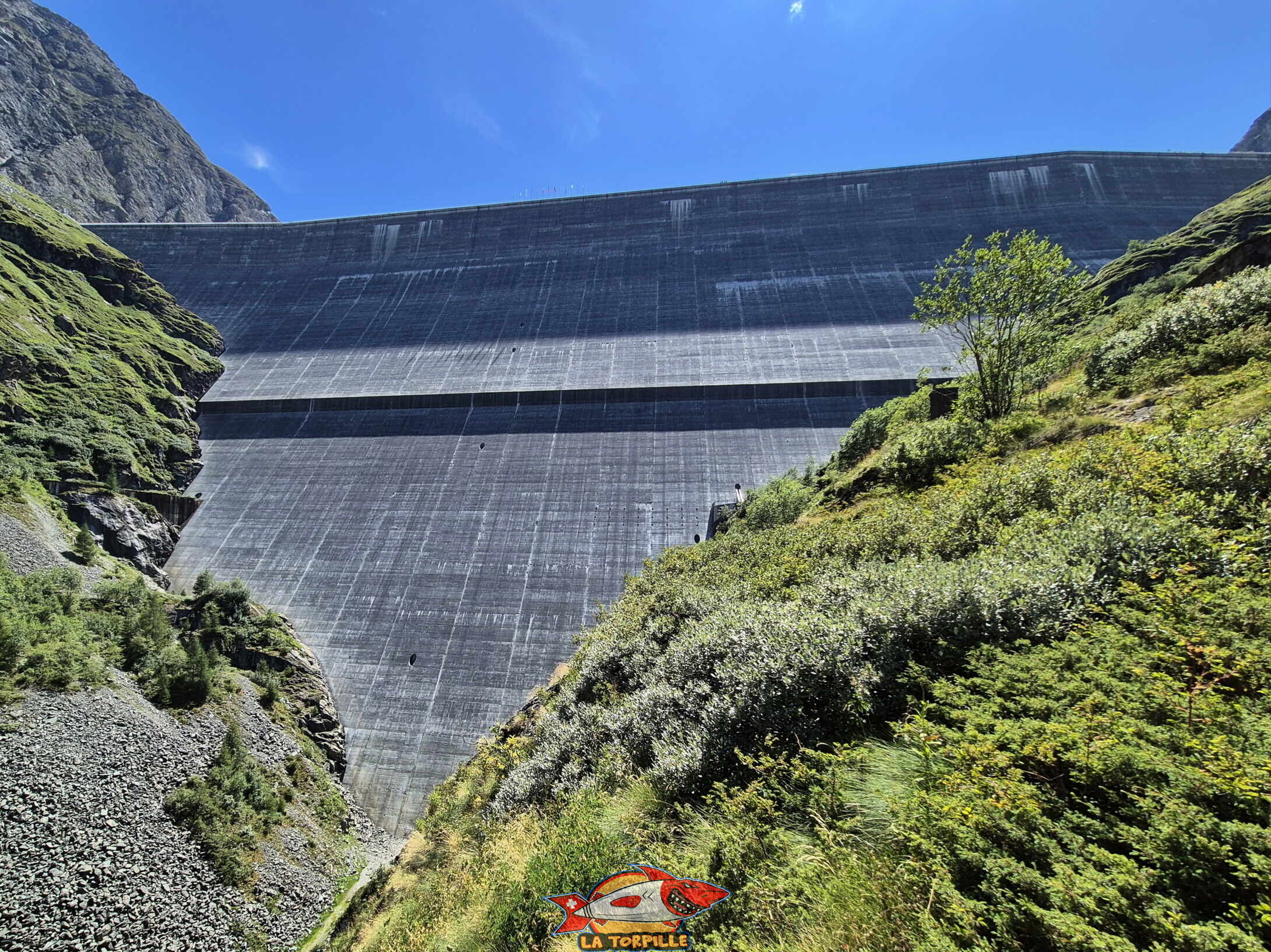

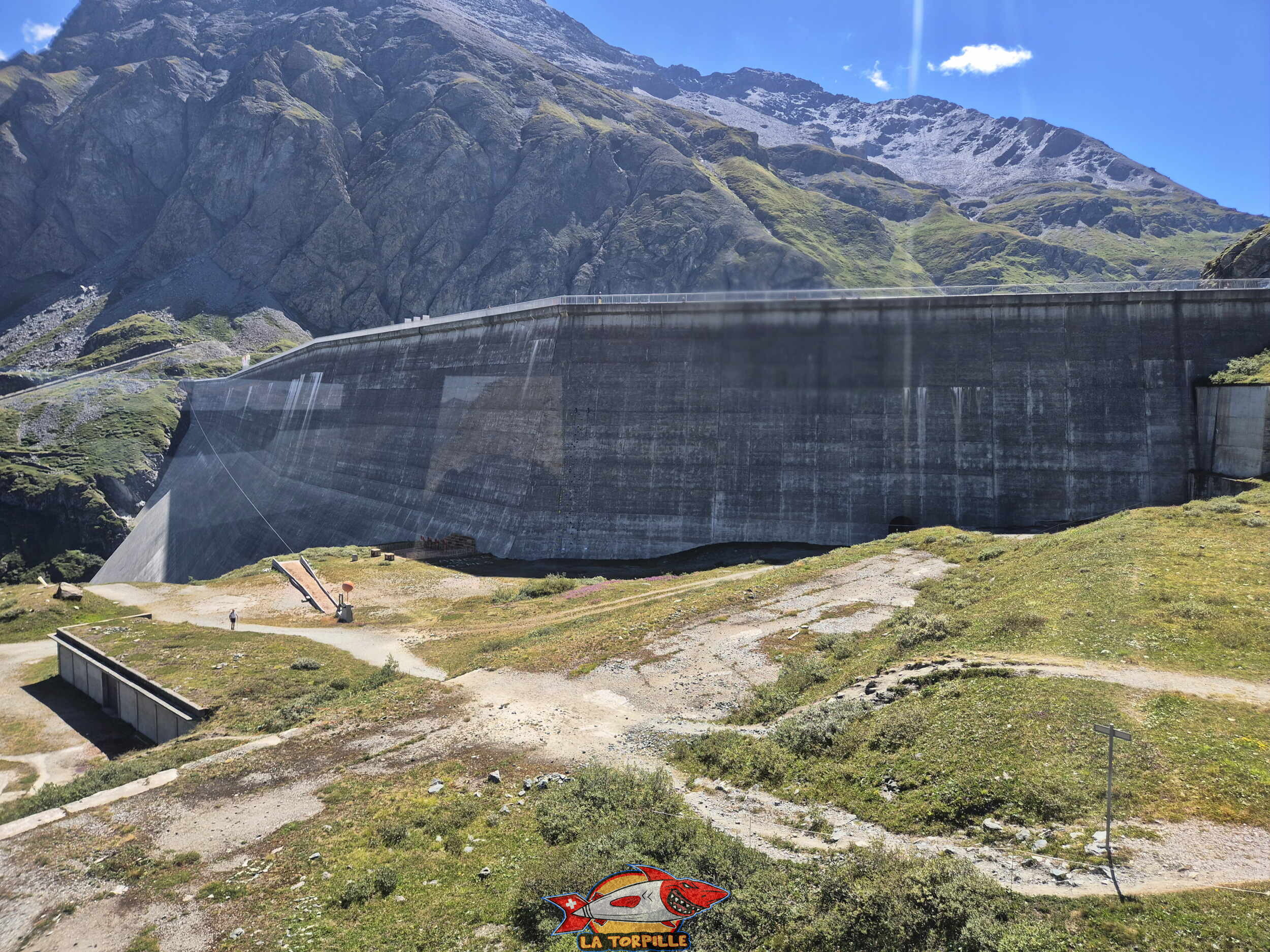

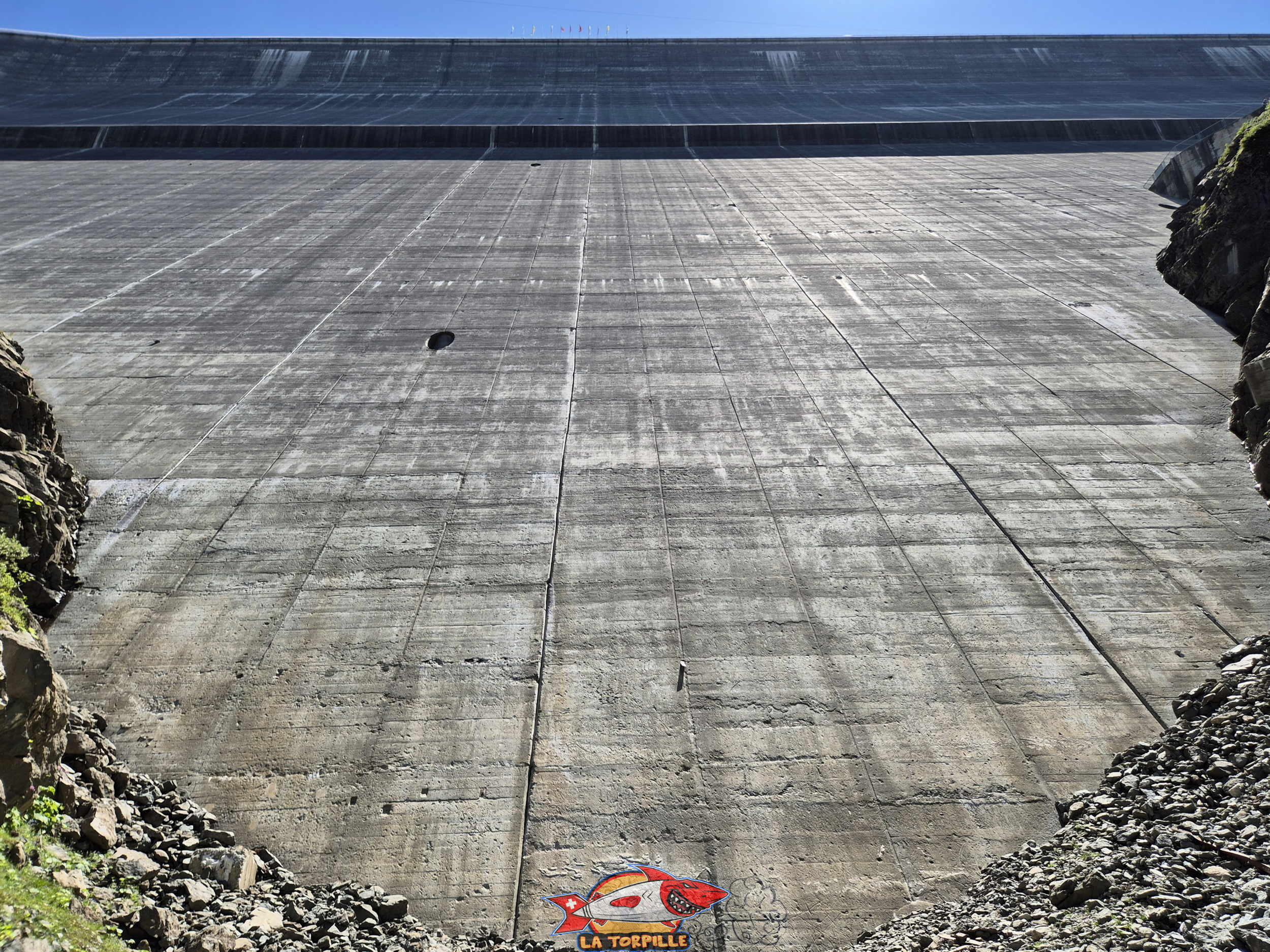

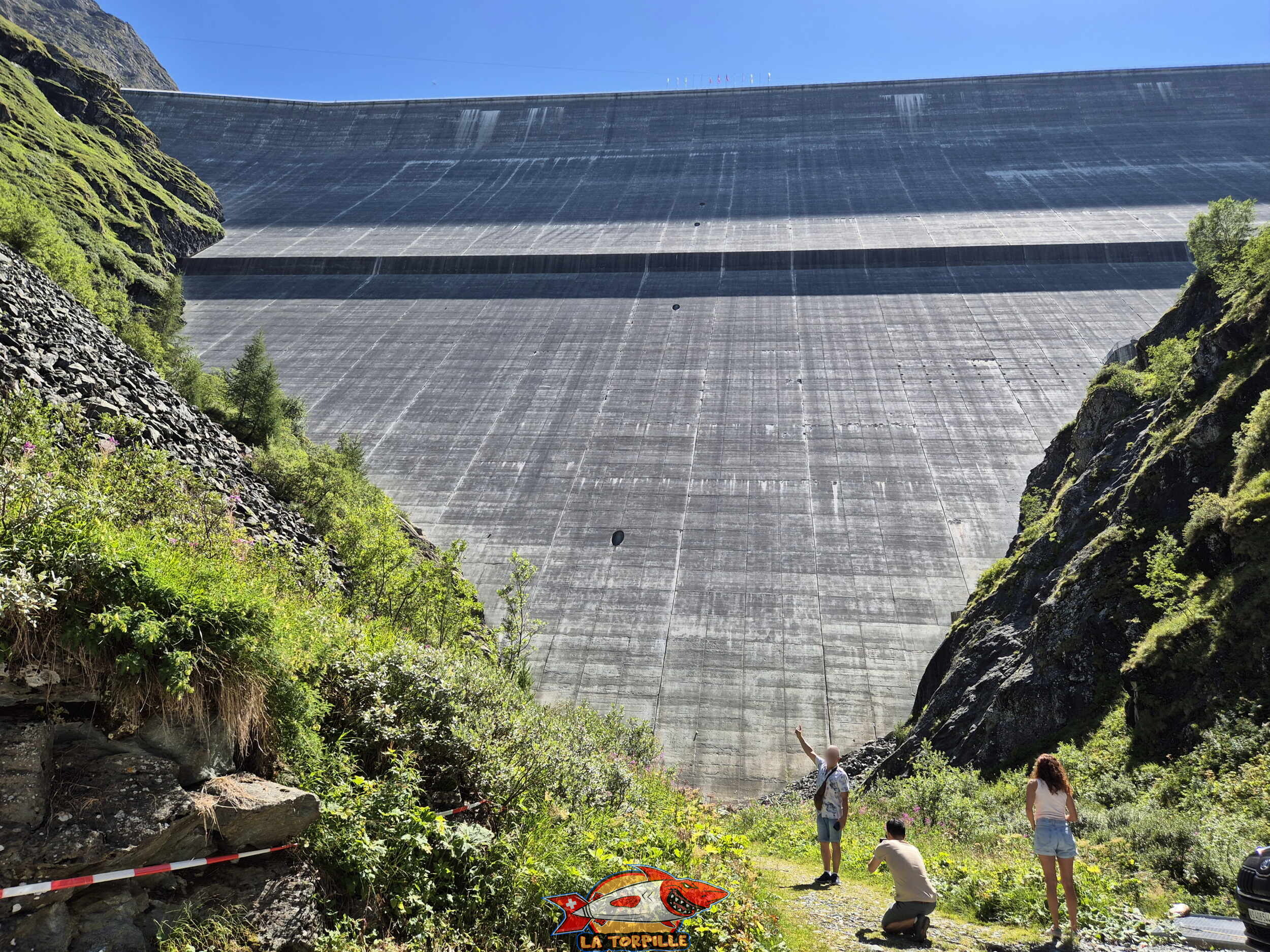

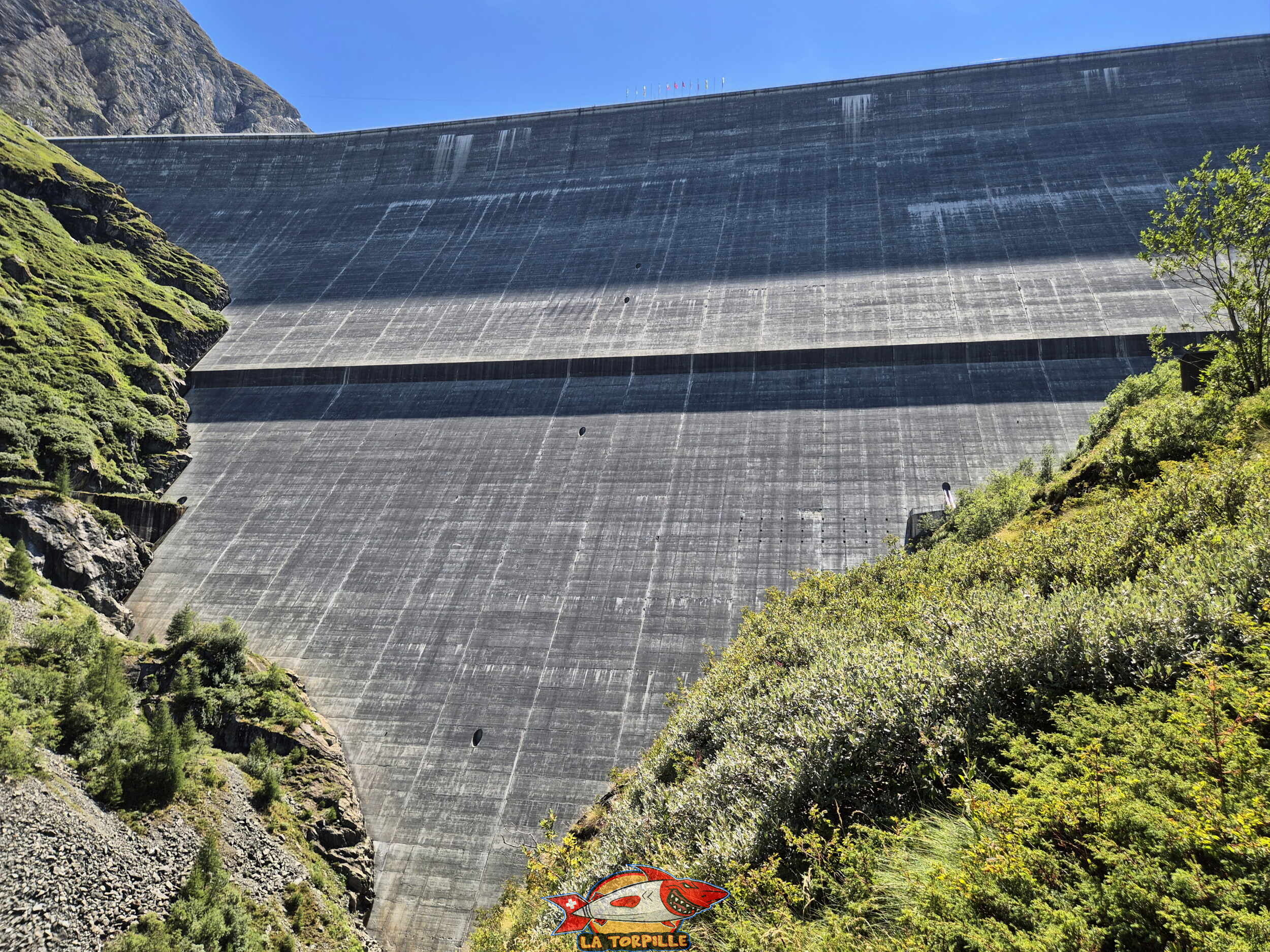

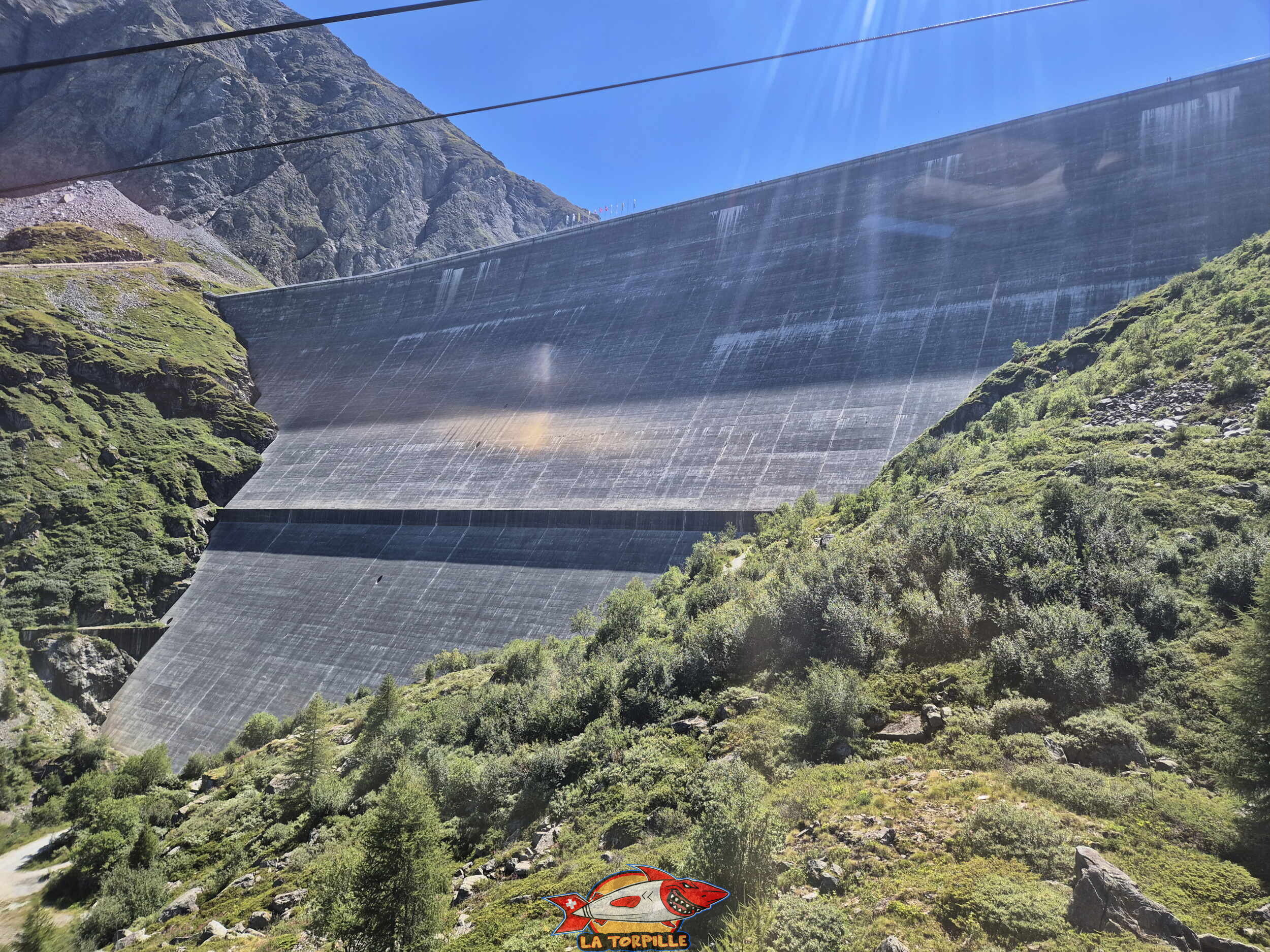

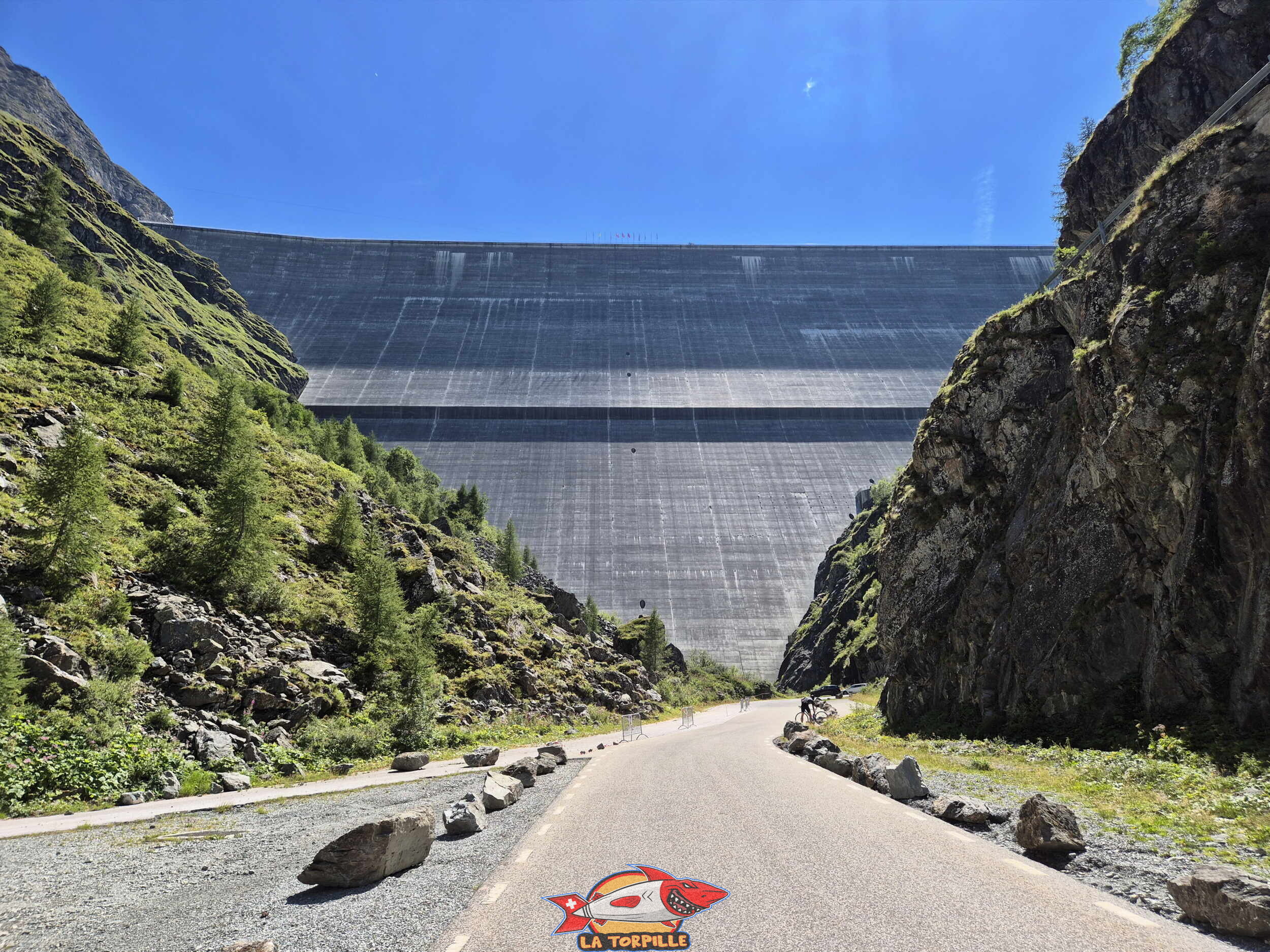

Barrage de la grande Dixence depuis le parking

L’accĂšs


En arrivant au giratoire sous le barrage de la Grande Dixence aprĂšs le petit tunnel, plusieurs parkings sont disponibles:

  • En tournant Ă  droite, 3 parkings dont deux tout prĂšs de la rĂ©ception. Il faut choisir ces parkings en cas de mobilitĂ© rĂ©duite.
  • En tournant Ă  gauche, 1 long parking de le route. La Torpille recommande ce parking qui permet de rejoindre la zone d’accueil en 5-10 minutes Ă  partir du pied du barrage.

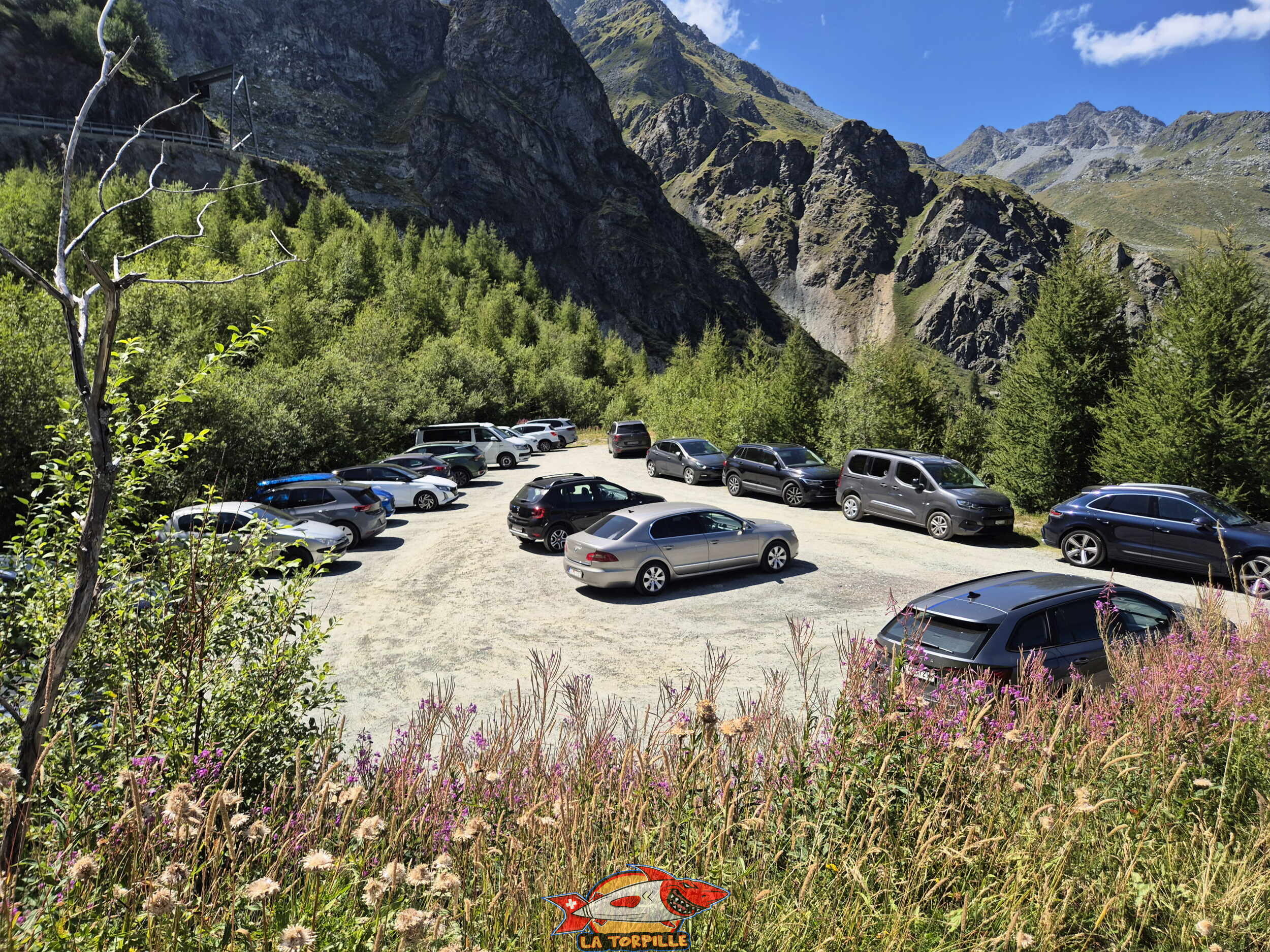

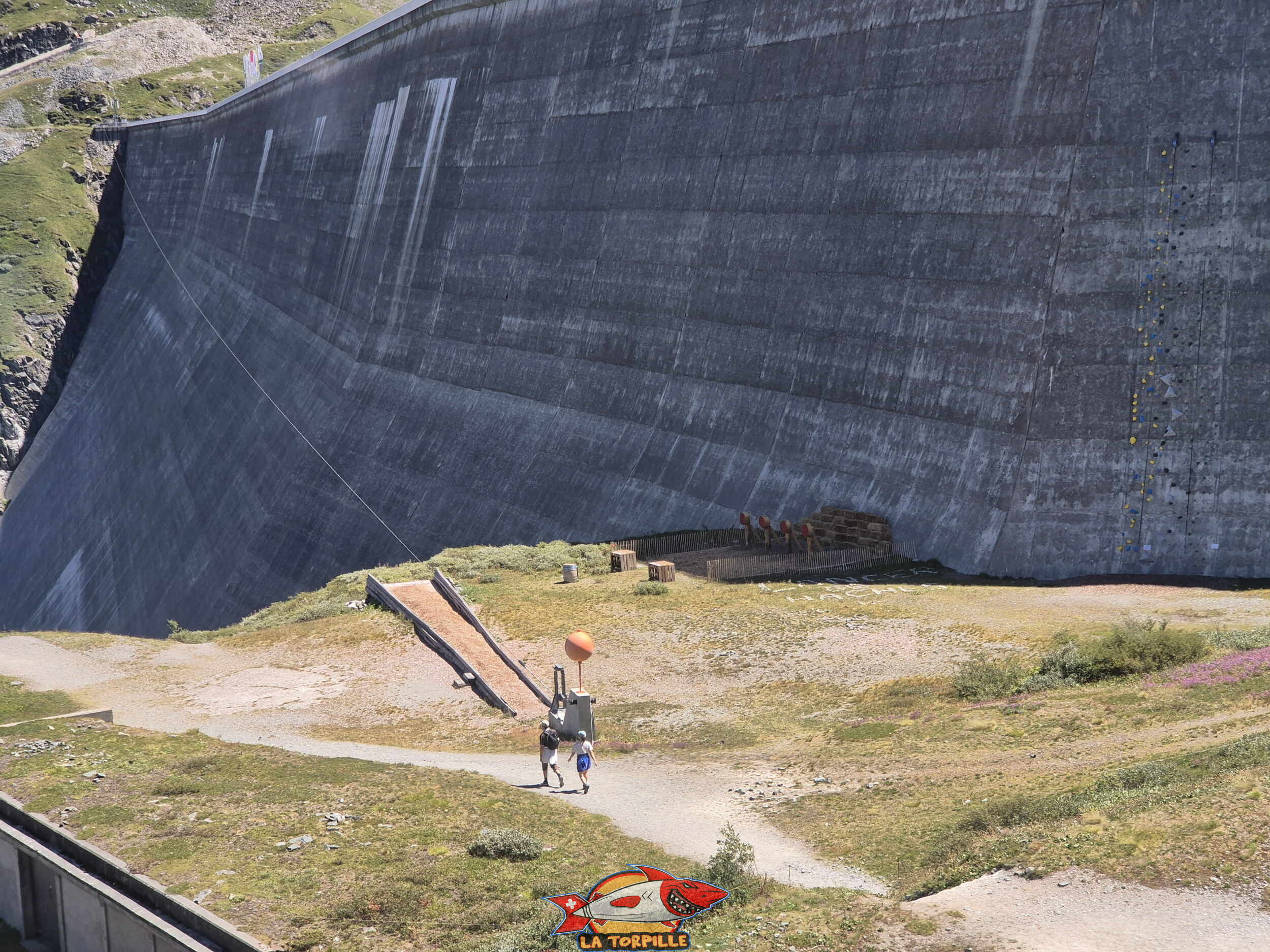

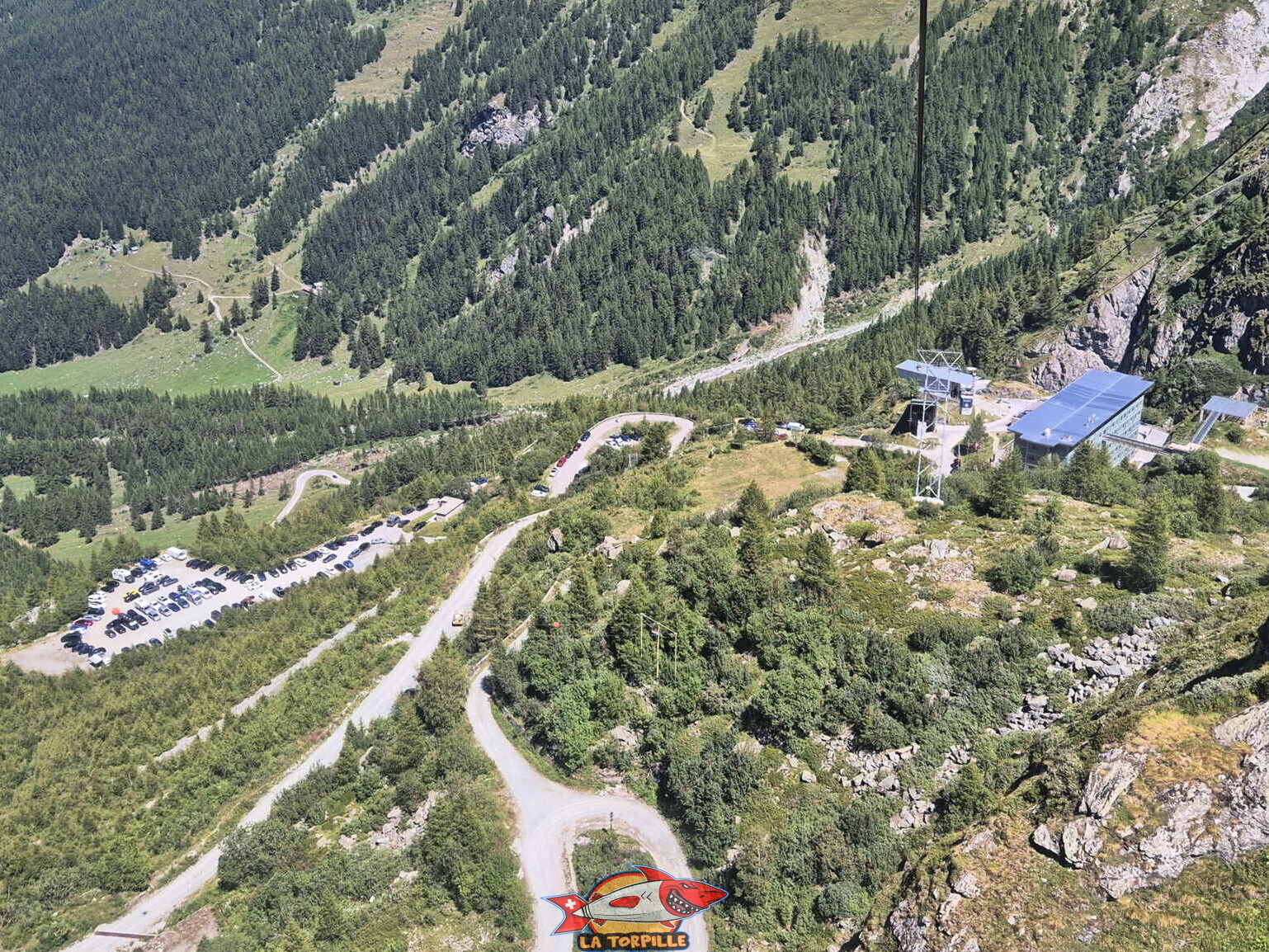

Le parking sous le barrage
le parking sous le barrage de la grande dixence

Le barrage est desservi en Ă©tĂ© depuis Sion par les cars de l’entreprise Theytaz.

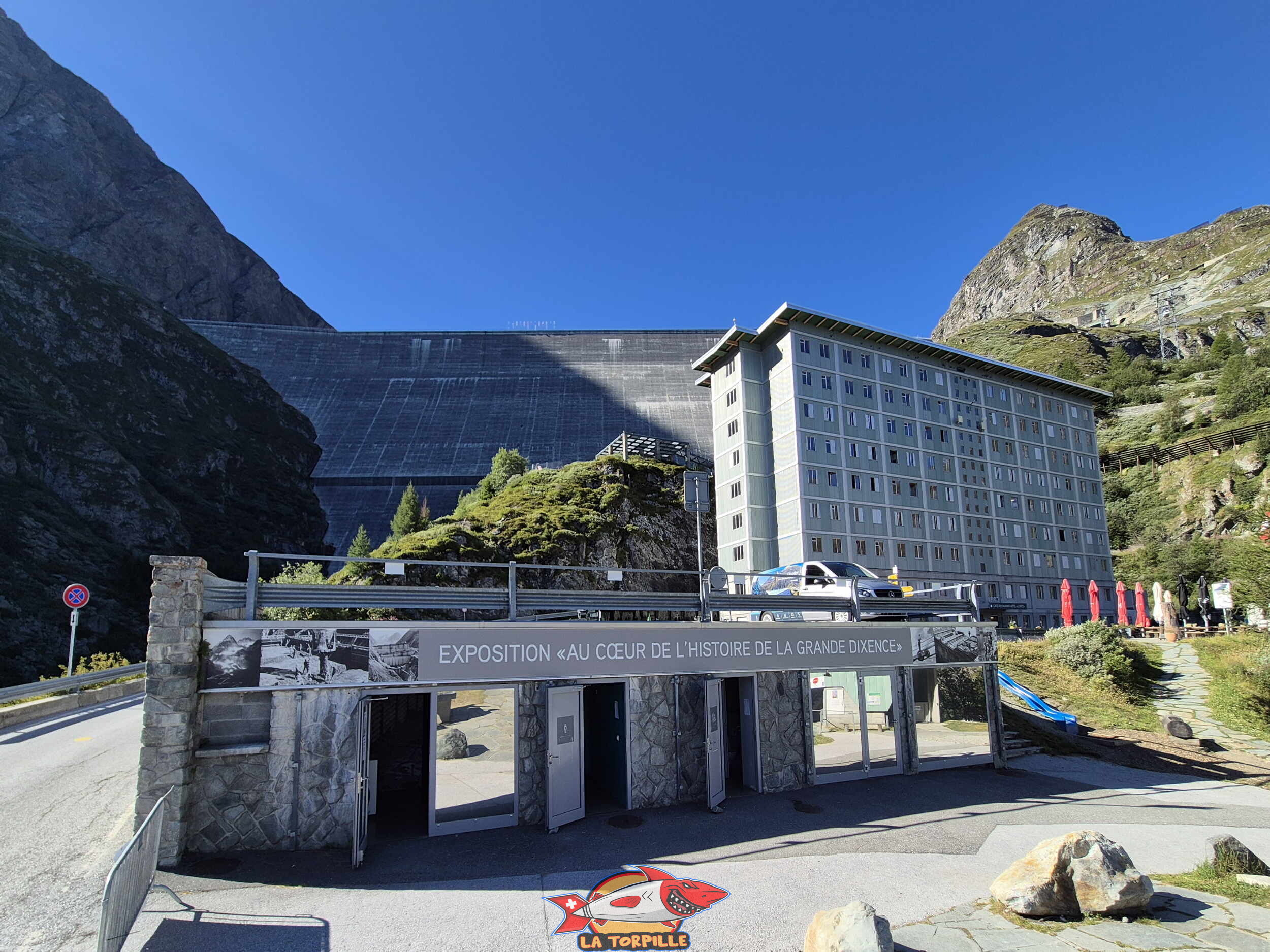

La zone d’accueil


La zone d’accueil comprend 6 bĂątiments en dessous du barrage dans la zone dite du « Chargeur ».

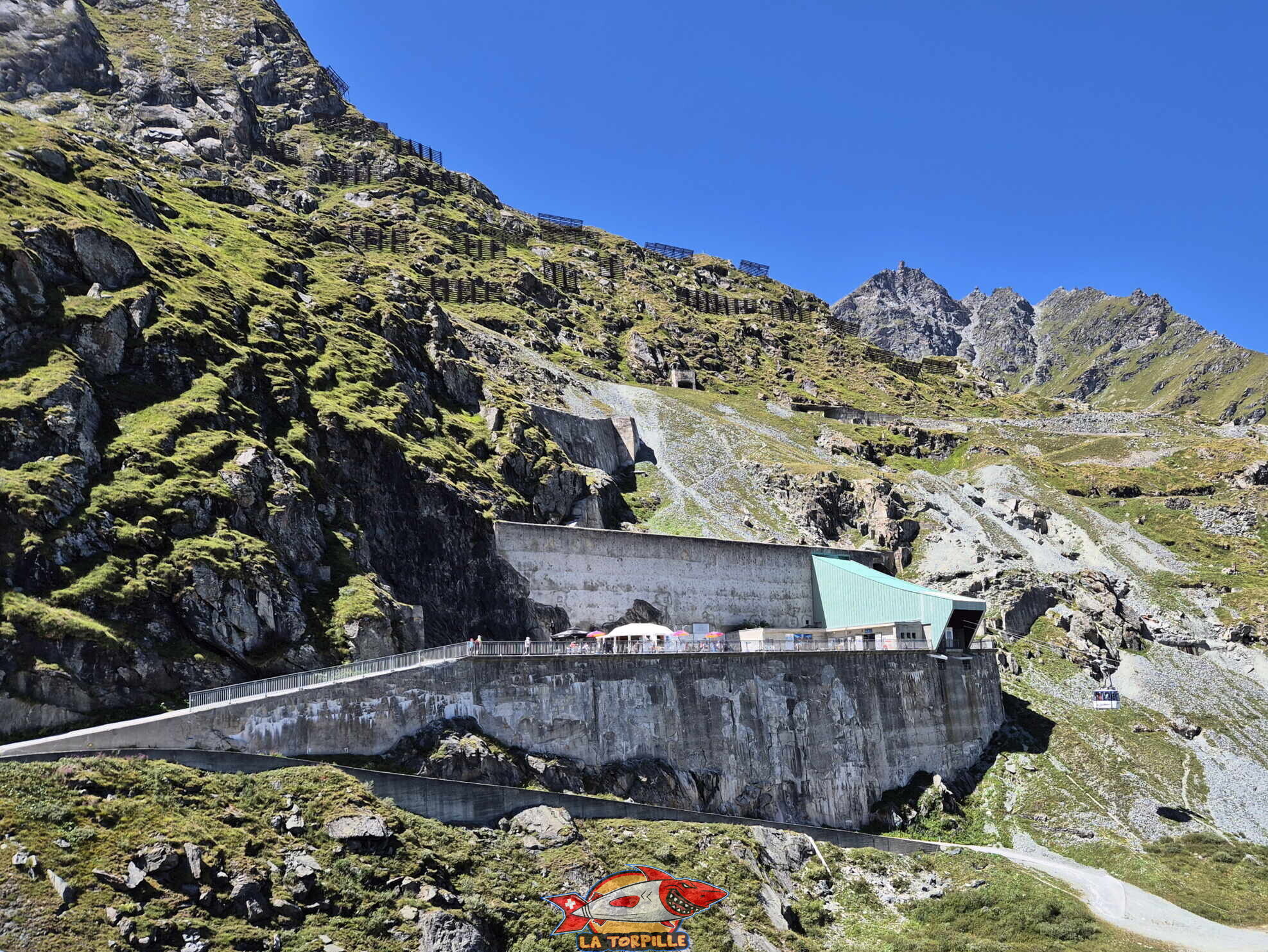

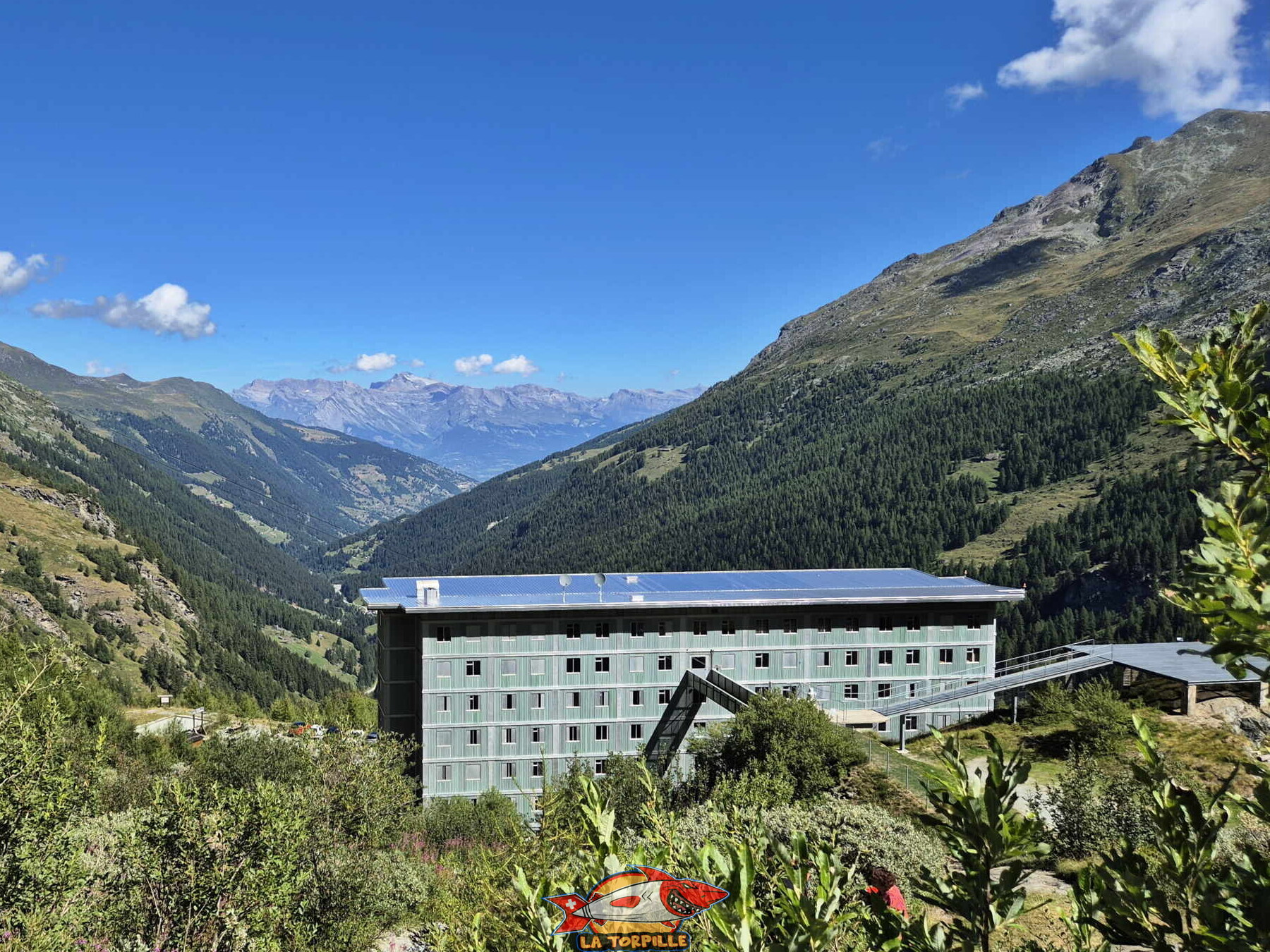

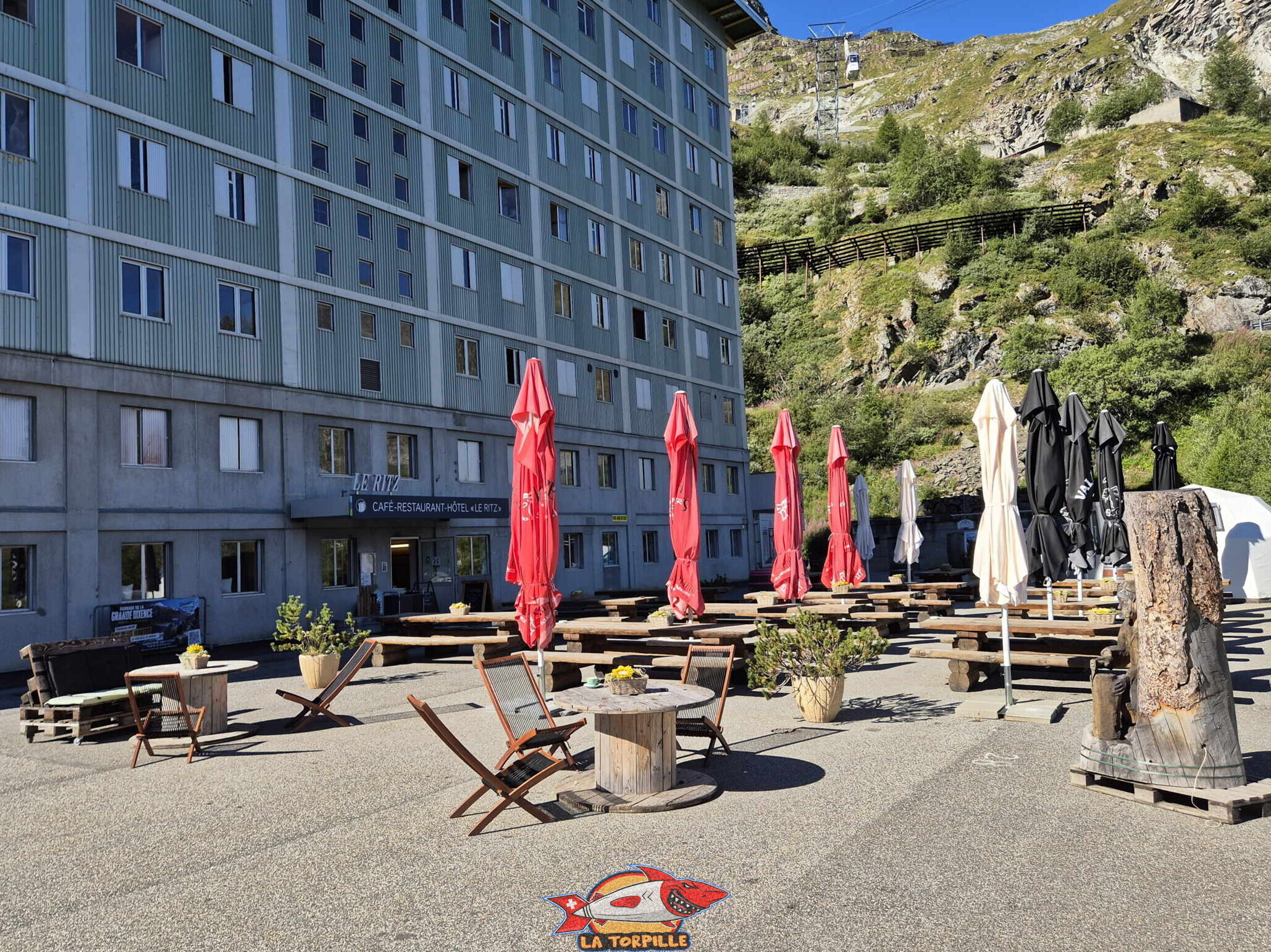

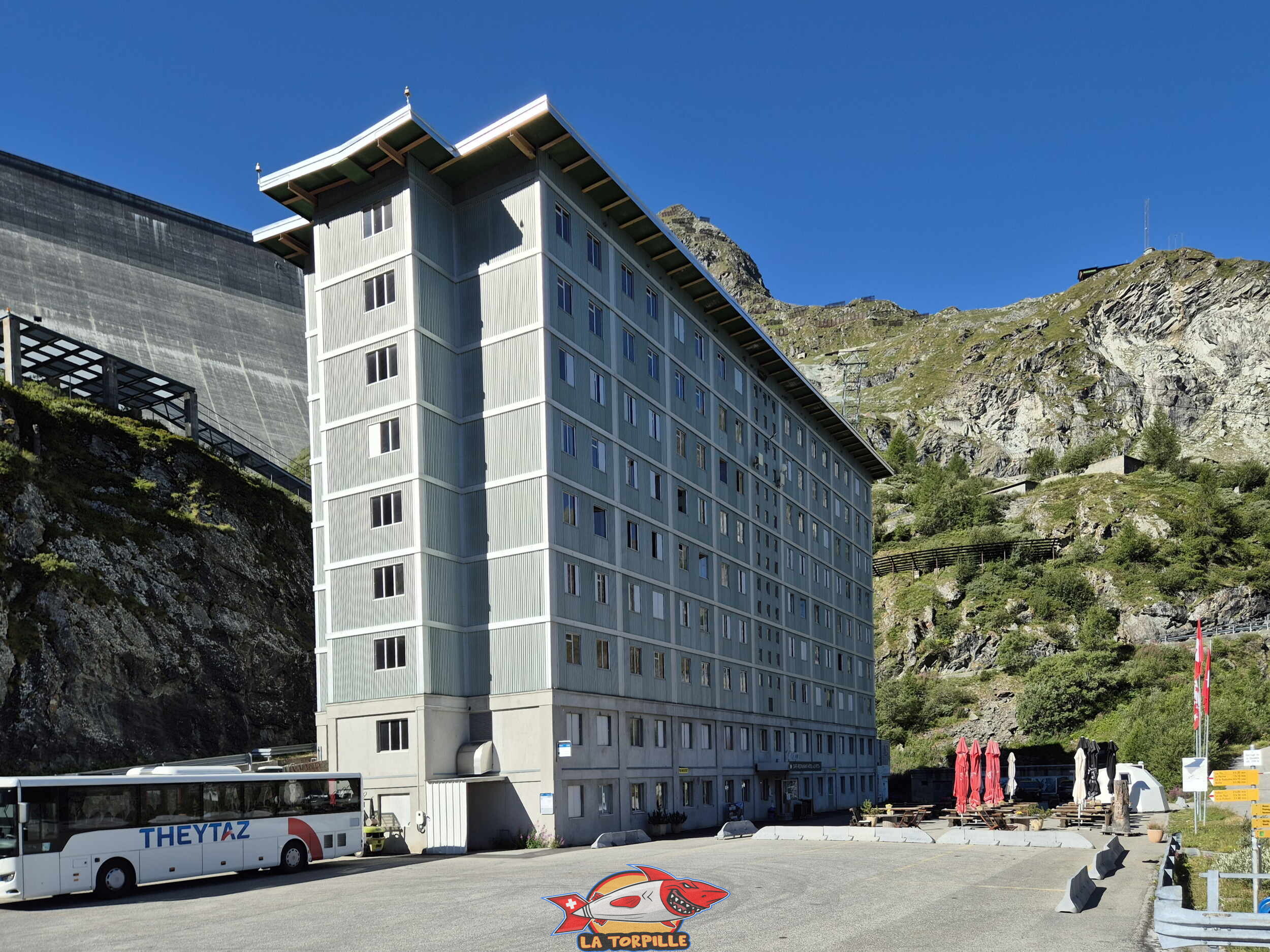

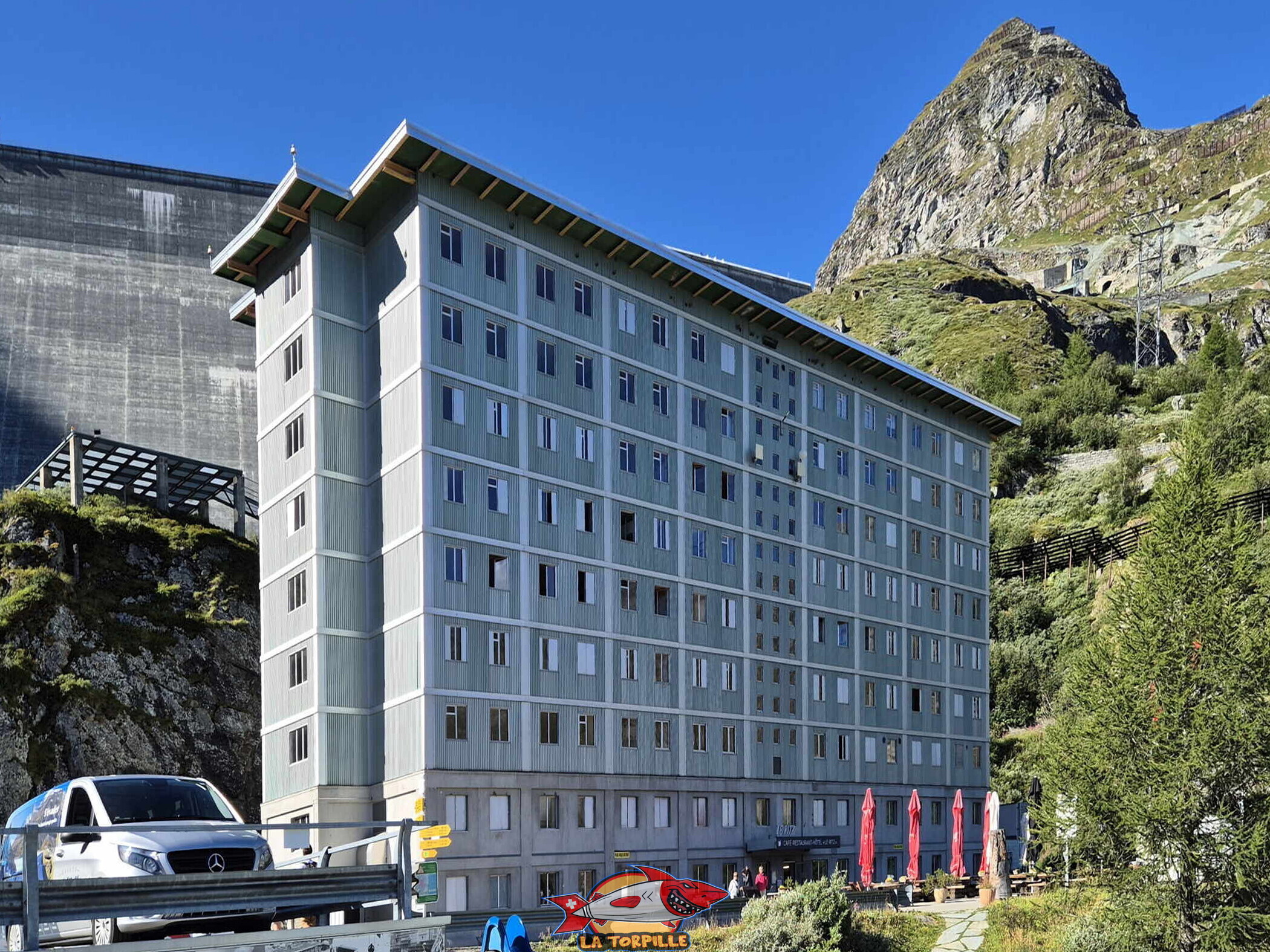

Le restaurent et hÎtel « Le Ritz »


C’est l’ancien hĂ©bergement utilisĂ© par les ouvriers qui construisent le barrage de la Grande Dixence dans les annĂ©es 1950. Il est aujourd’hui recyclĂ© en un hĂŽtel de 60 chambres pour un prix de 70 Ă  130 francs environ la nuit par personne et un restaurent avec une salle Ă  manger d’environ 70 places. HĂŽtel du barrage.
l'hĂŽtel du barrage, l'ancien baraquement des ouvriers du barrage de la Grande Dixence au chargeur

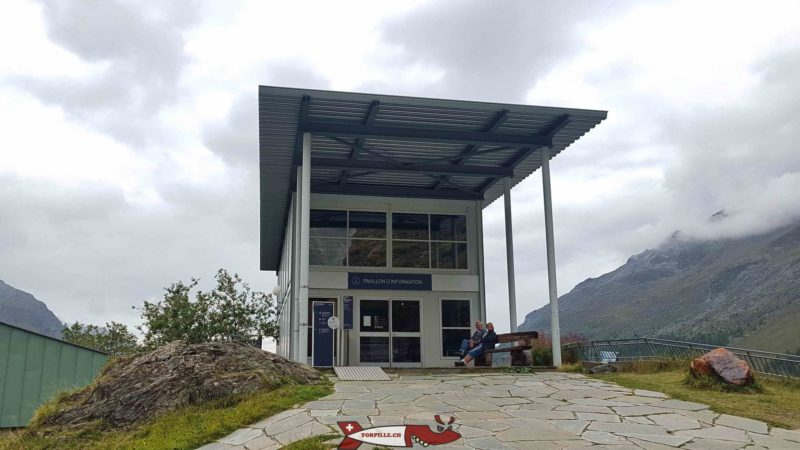

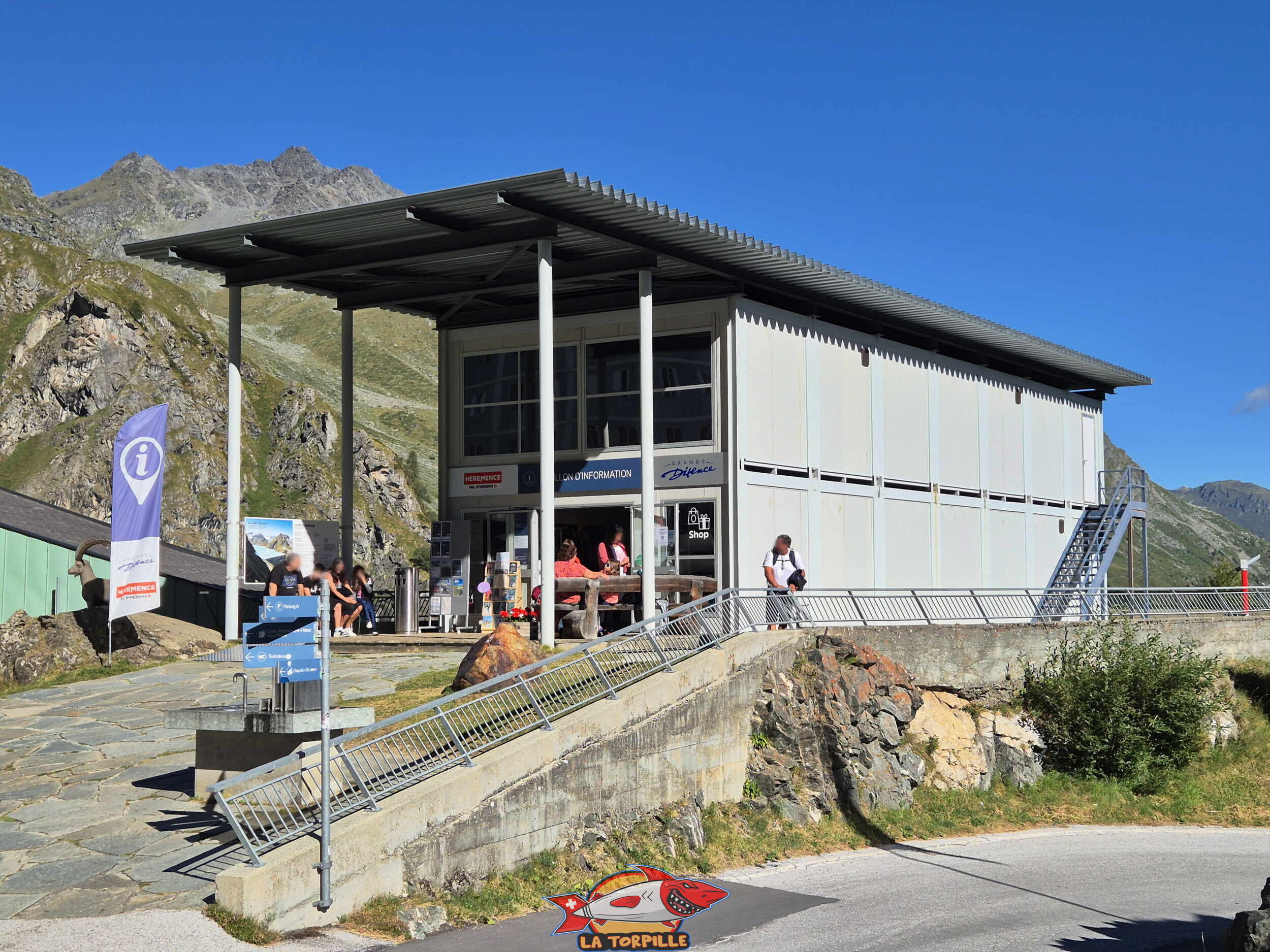

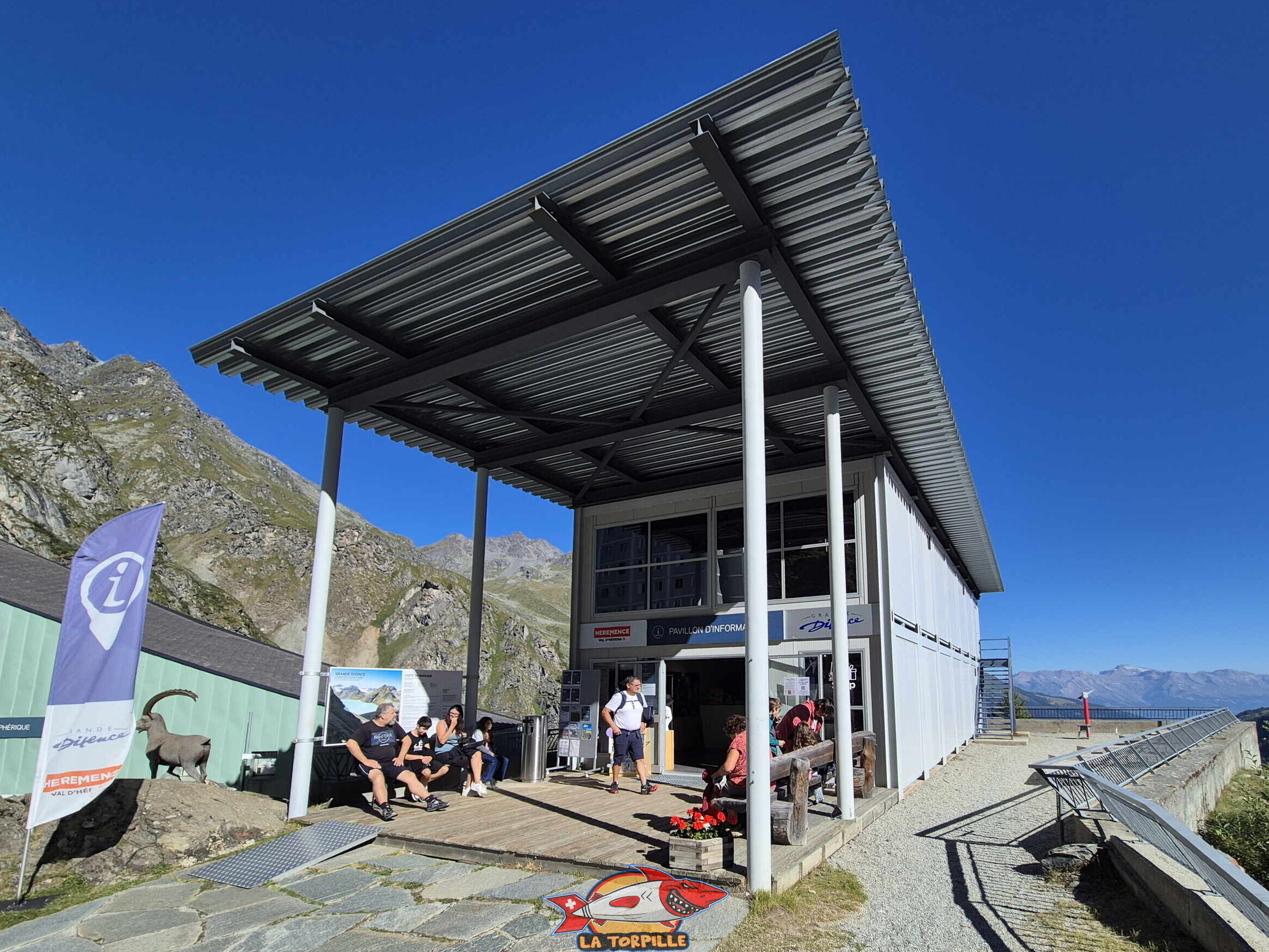

La réception


La rĂ©ception permet d’acheter son billet pour la visite guidĂ©e Ă  l’intĂ©rieur du barrage ainsi qu’un billet combinĂ© visite du barrage de la Grande Dixence et tĂ©lĂ©phĂ©rique. C’est aussi un point d’information et le rendez-vous du dĂ©part de la visite guidĂ©e.
La réception et pavillon d'informations du barrage de la Grande Dixence au chargeur

La boutique souvenir


Propose des cartes postales et divers bibelots pour les touristes.
La boutique souvenirs au chargeur sous le barrage de la Grande Dixence

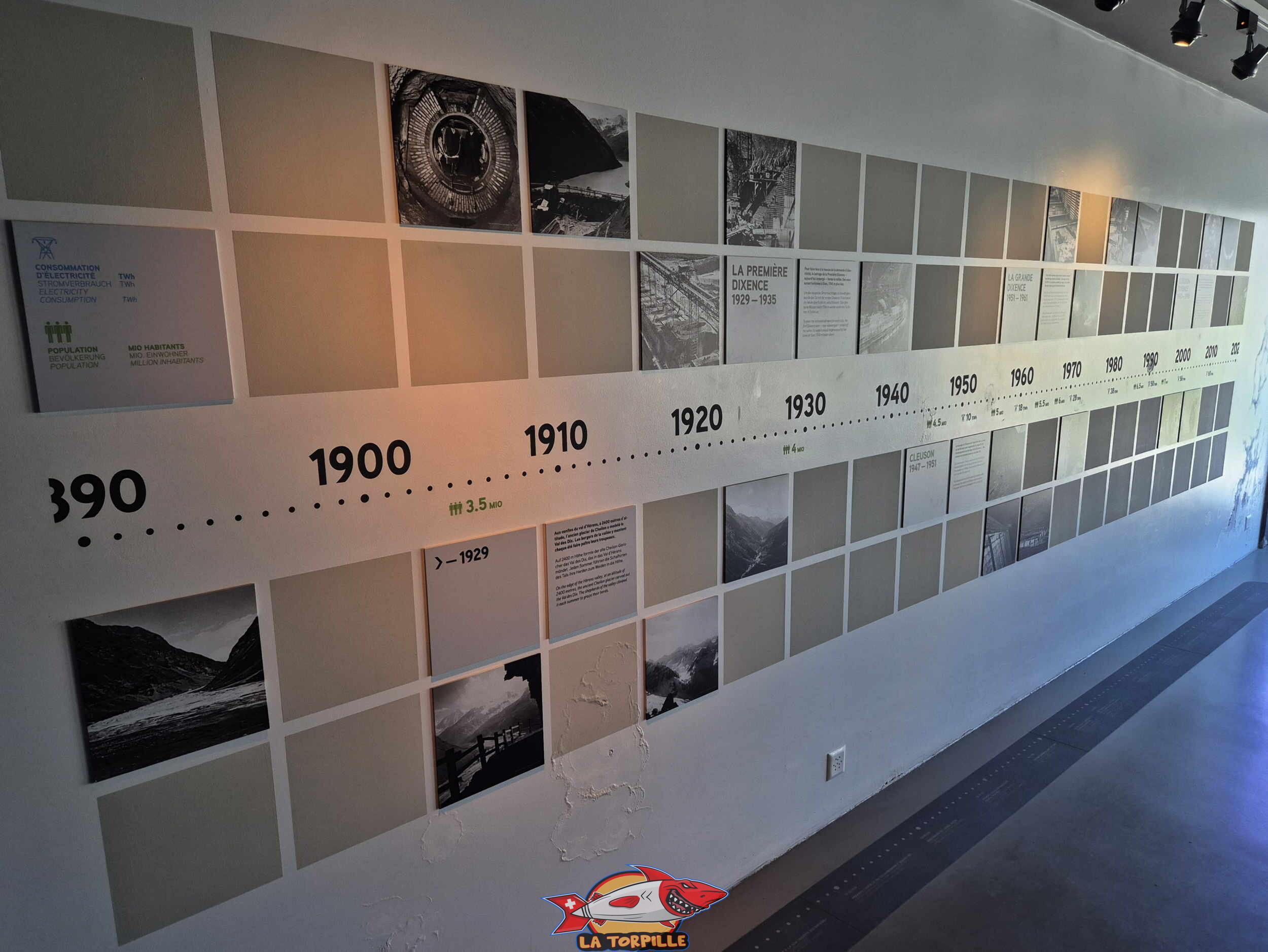

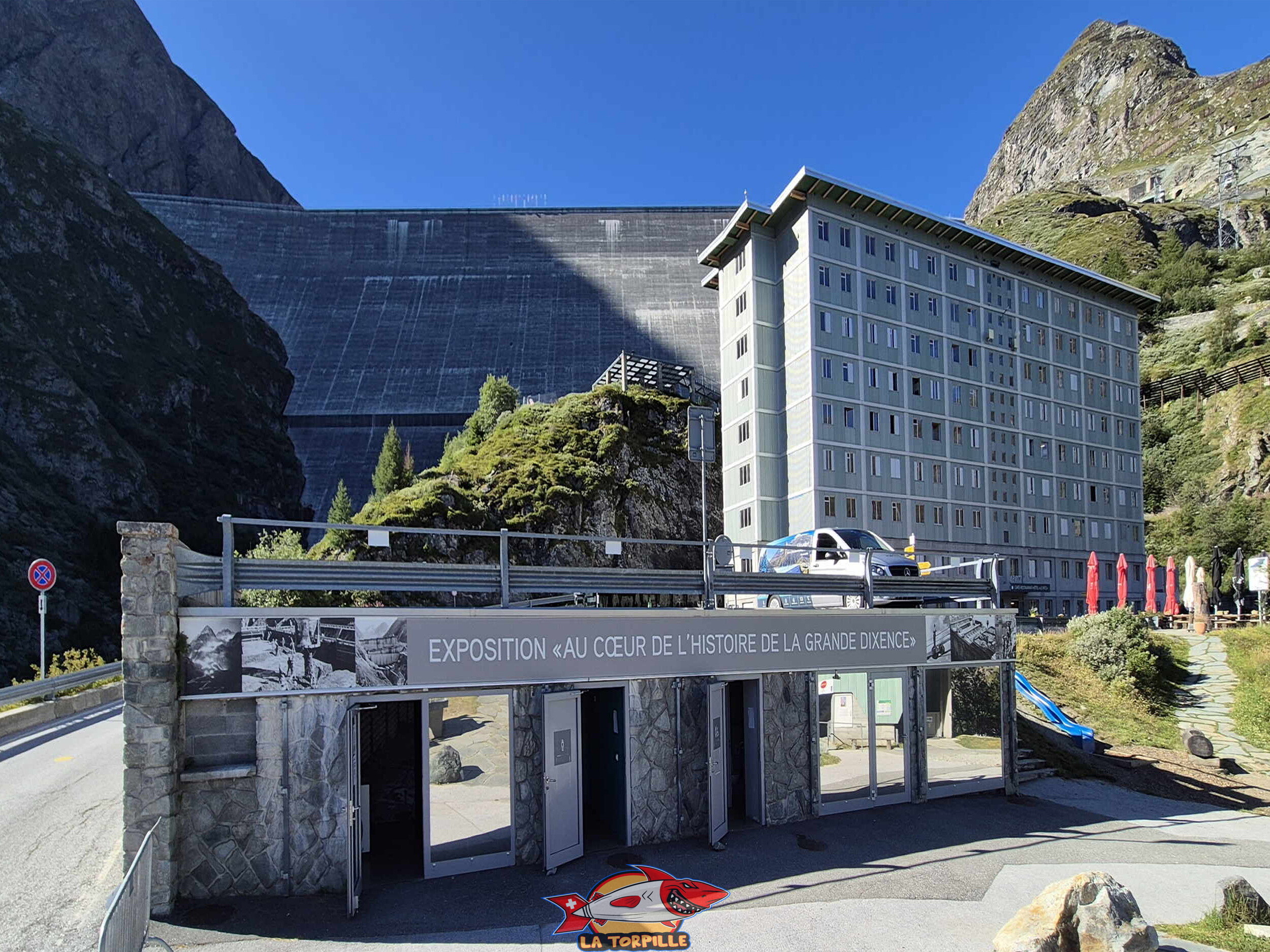

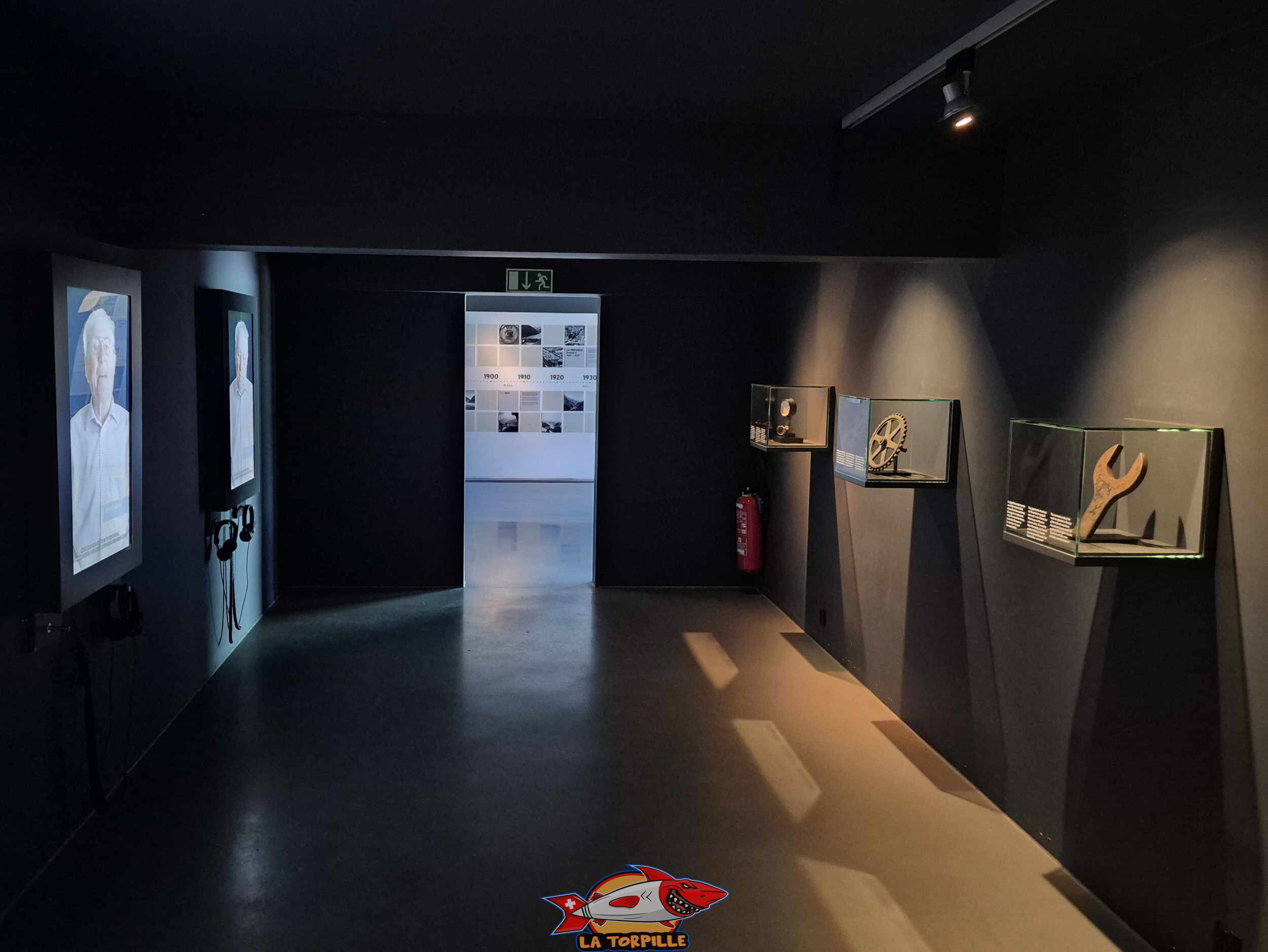

Le pavillon d’exposition


Propose une petite exposition montrant des objets utilisĂ©s pour la construction du barrage de la Grande Dixence, quelques panneaux d’informations et un film d’Ă©poque de Jean-Luc Godard « OpĂ©ration BĂ©ton ». On peut voir sur Youtube ce film de 16 minutes mais avec un trĂšs mauvaise qualitĂ© de son.

le pavillion d'exposition situé au chargeur sous le barrage de la Grande Dixence

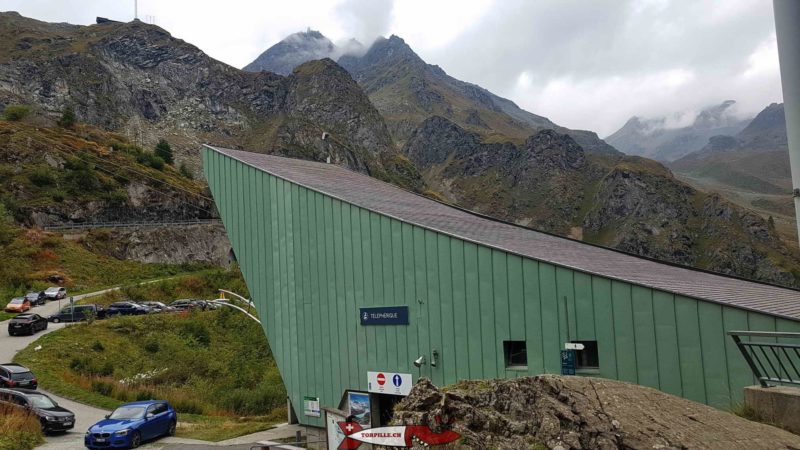

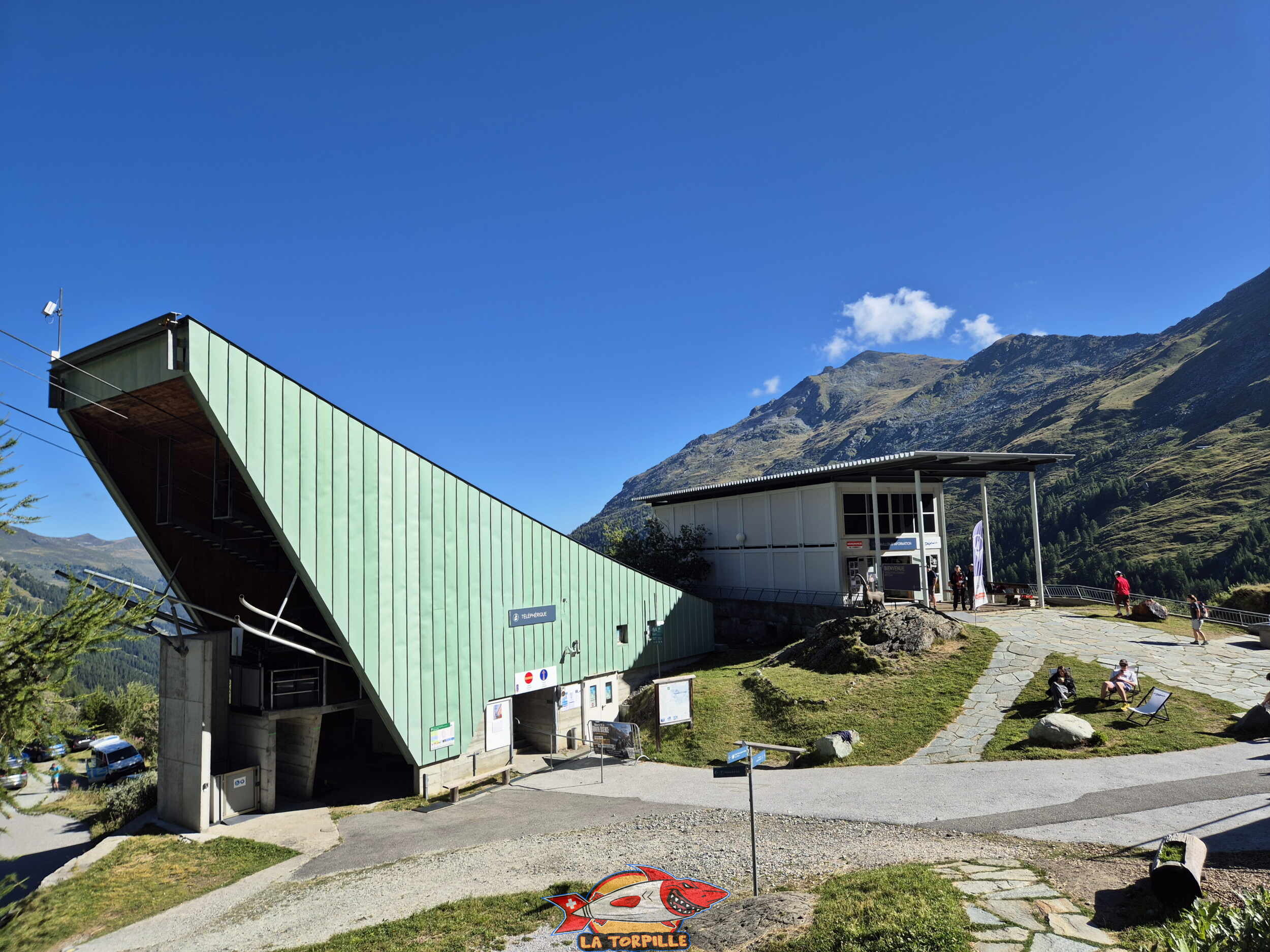

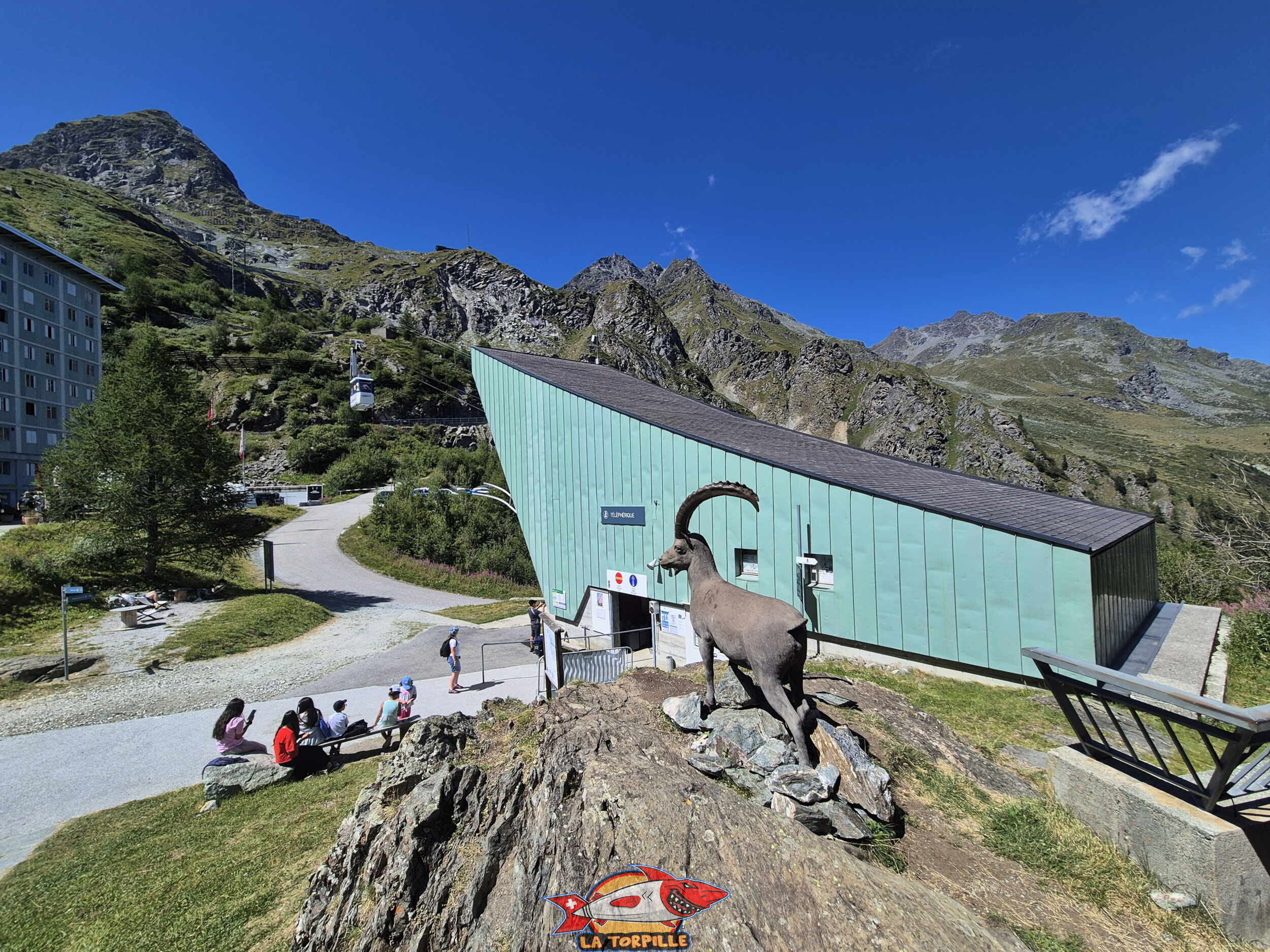

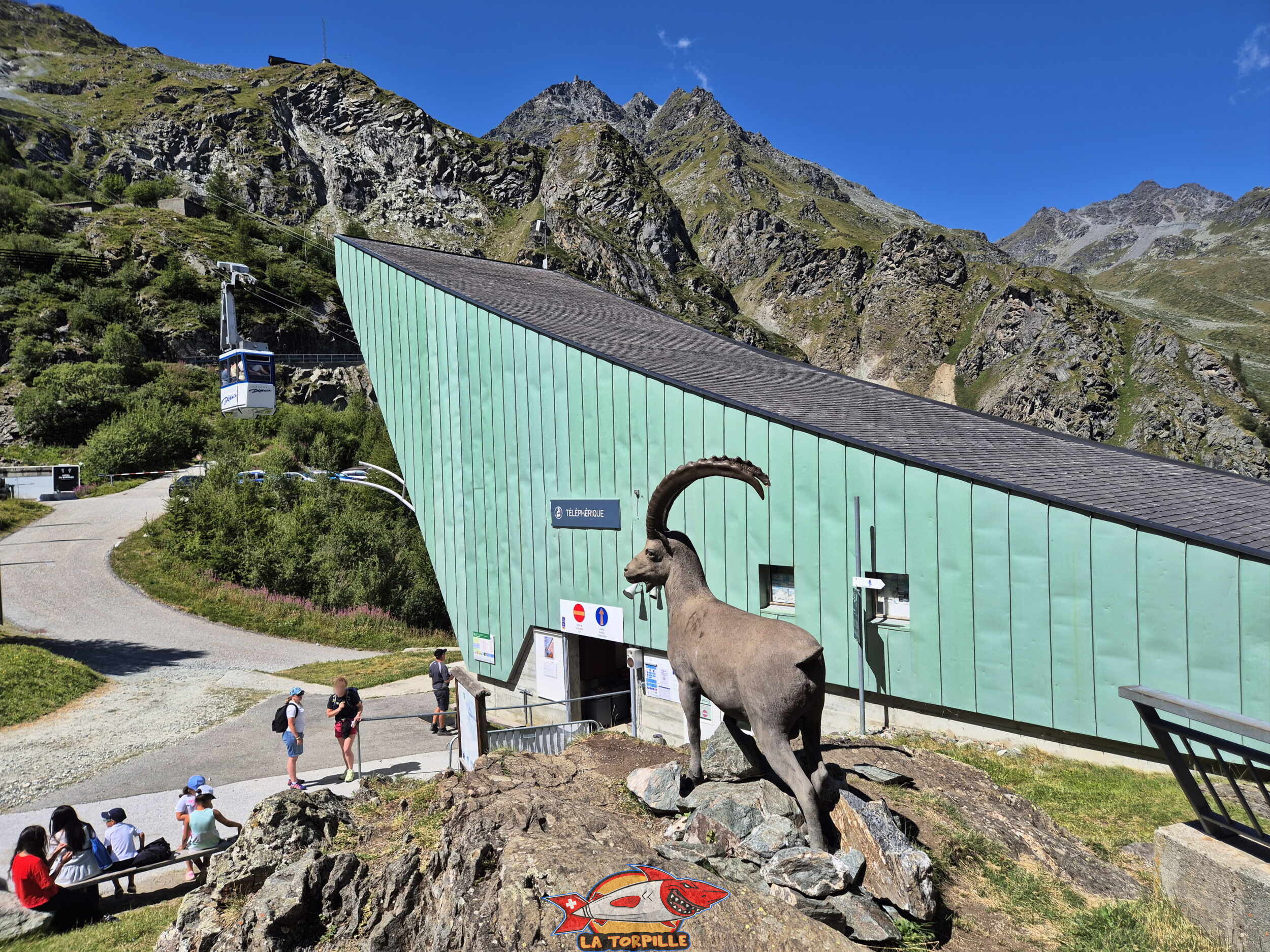

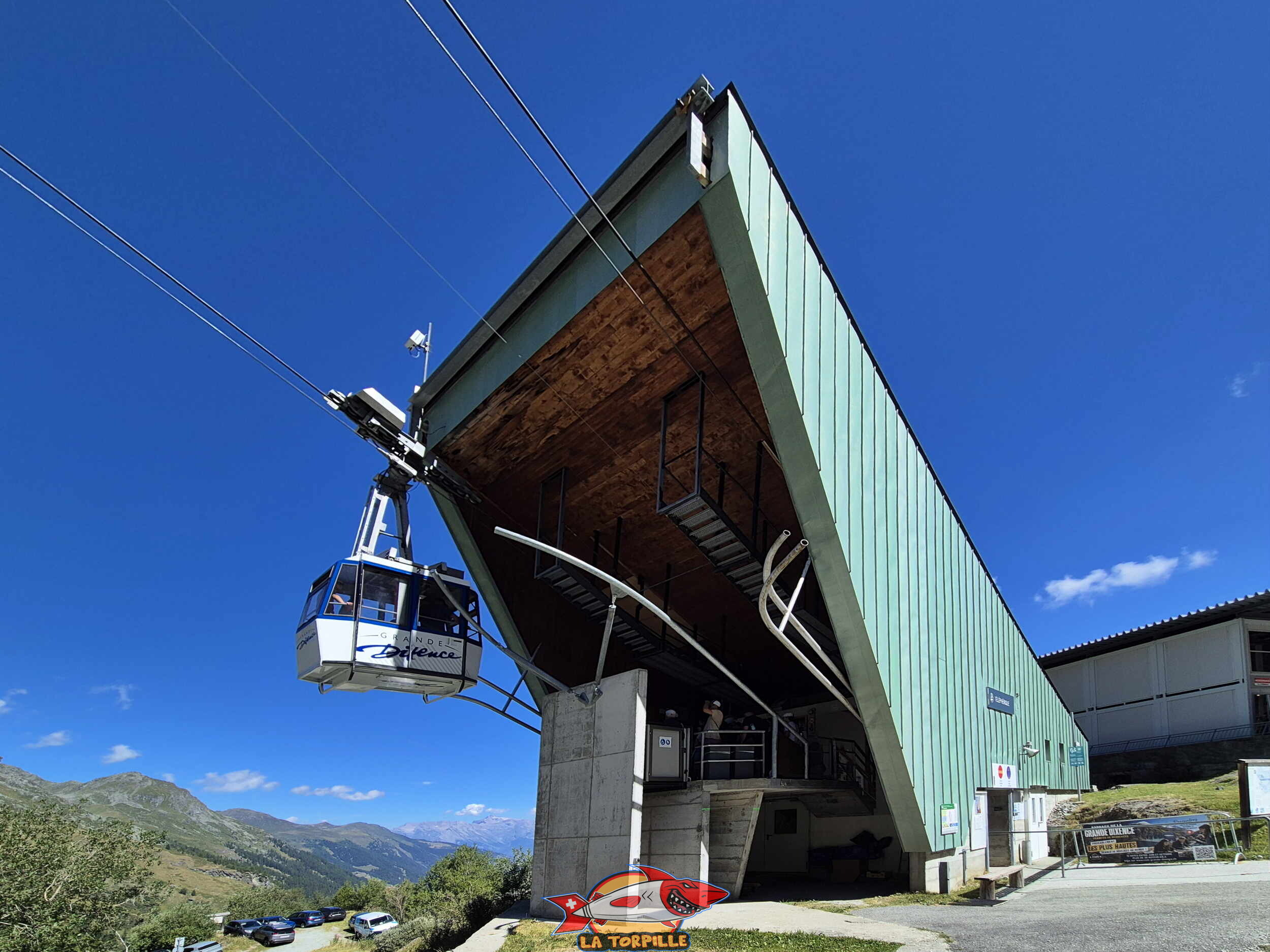

La station inférieure du téléphérique


Permet de rejoindre sans effort le sommet du barrage de la Grande Dixence. Voir la section barrage -> tĂ©lĂ©phĂ©rique pour plus d’informations.
La station inférieure du téléphérique au chargeur sous le barrage de la Grande Dixence

La zone de Pic-Nic


A cĂŽtĂ© des tables extĂ©rieures de l’hĂŽtel du barrage se trouve une belle place de pic-nic avec tables, chaises et parasols.

Place de Pic-Nic au chargeur sous le barrage de la Grande Dixence

La visite guidée


Les visites sont ouvertes de mi-juin Ă  fin septembre. La visite seule coute 10 francs pour un adulte et 6 francs pour en enfant. Le billet combinĂ© avec le tĂ©lĂ©phĂ©rique est vivement recommandĂ© par la Torpille, il permet d’accĂ©der au couronnement du barrage de la Grande Dixence en s’Ă©vitant la longue montĂ©e. Il coute 15 francs pour un adulte et 8 pour un enfant.

La visite dure entre 1 heure et 1 heure et quart et a lieu au moins 4 fois par jour Ă  11h30, 13h30, 15h00 et 16h30. Le point de rendez-vous du dĂ©but de la visite est la rĂ©ception. La Grande Dixence est le seul barrage oĂč il n’y a pas besoin de prendre rendez-vous pour la visite, toutefois, nous vous recommandons de rĂ©server si vous ĂȘtes un groupe de plus de 10 personnes. Et finalement, ne pas oublier un bon pull puisque la tempĂ©rature dans le barrage est de 6 degrĂ©s.

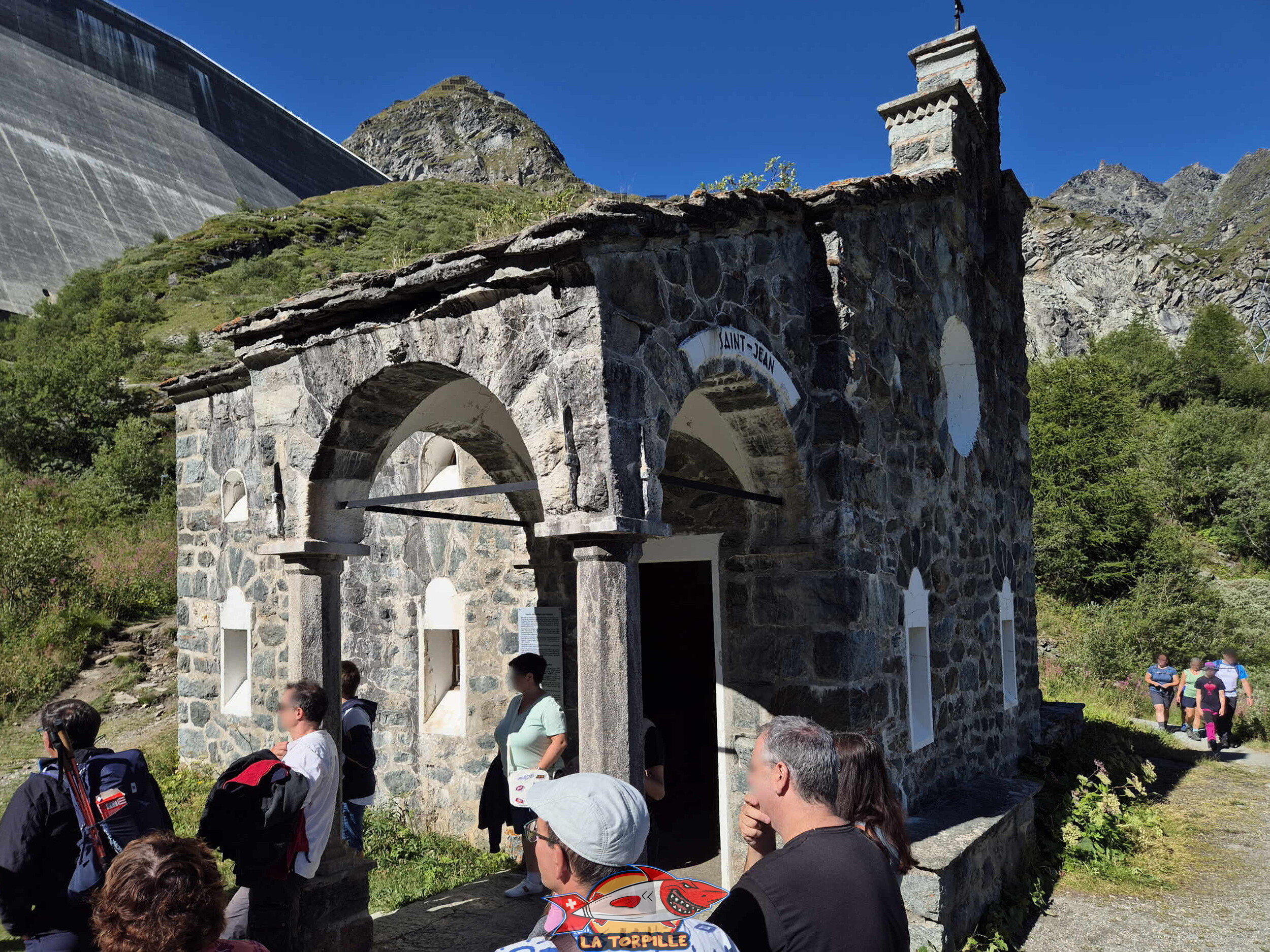

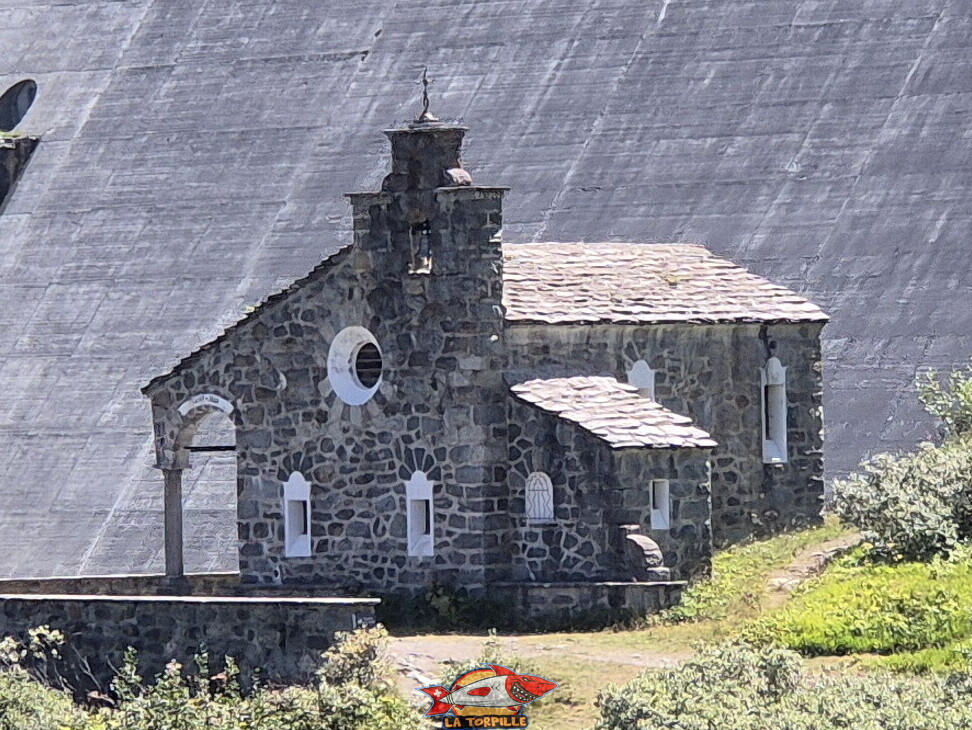

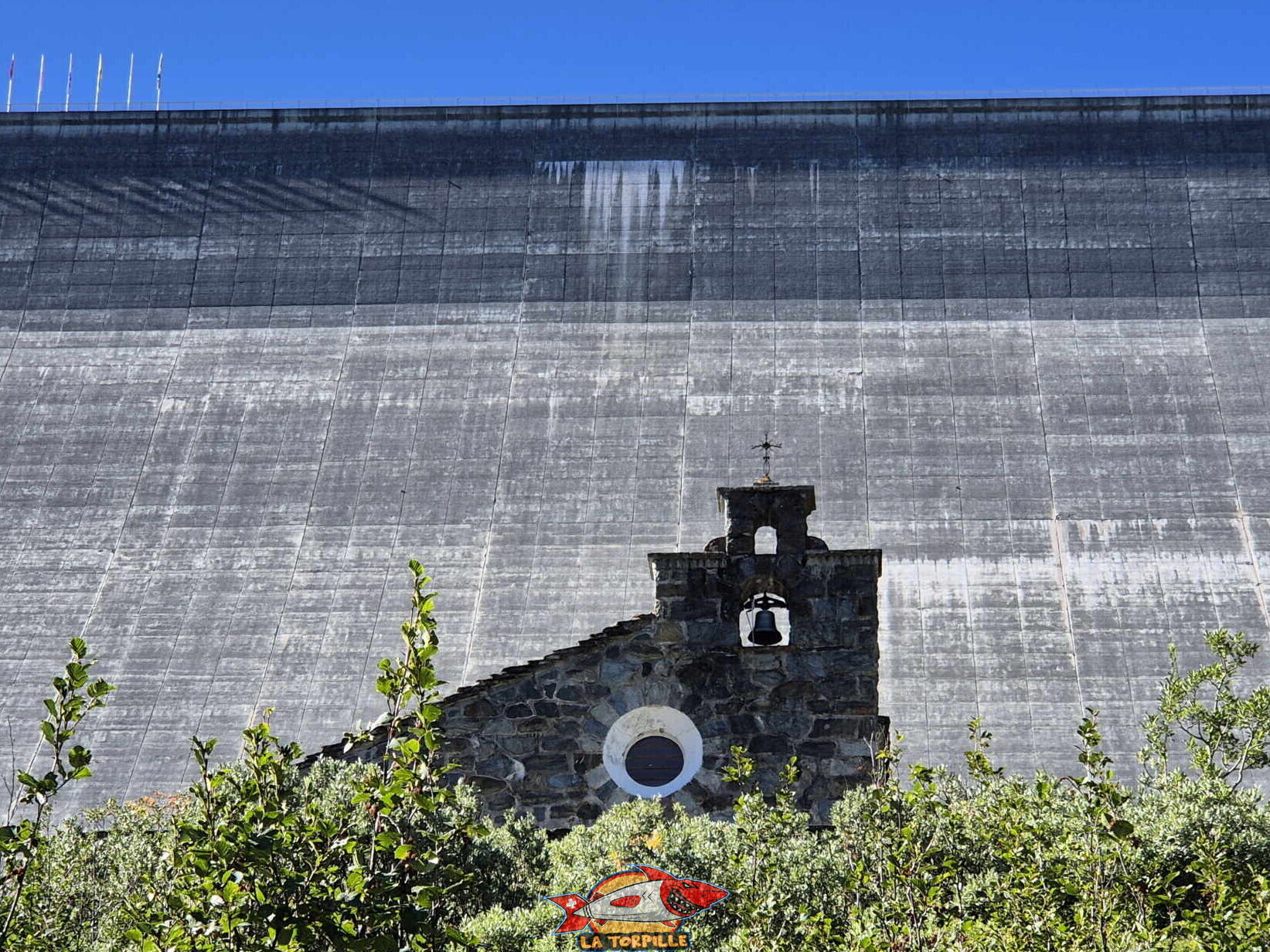

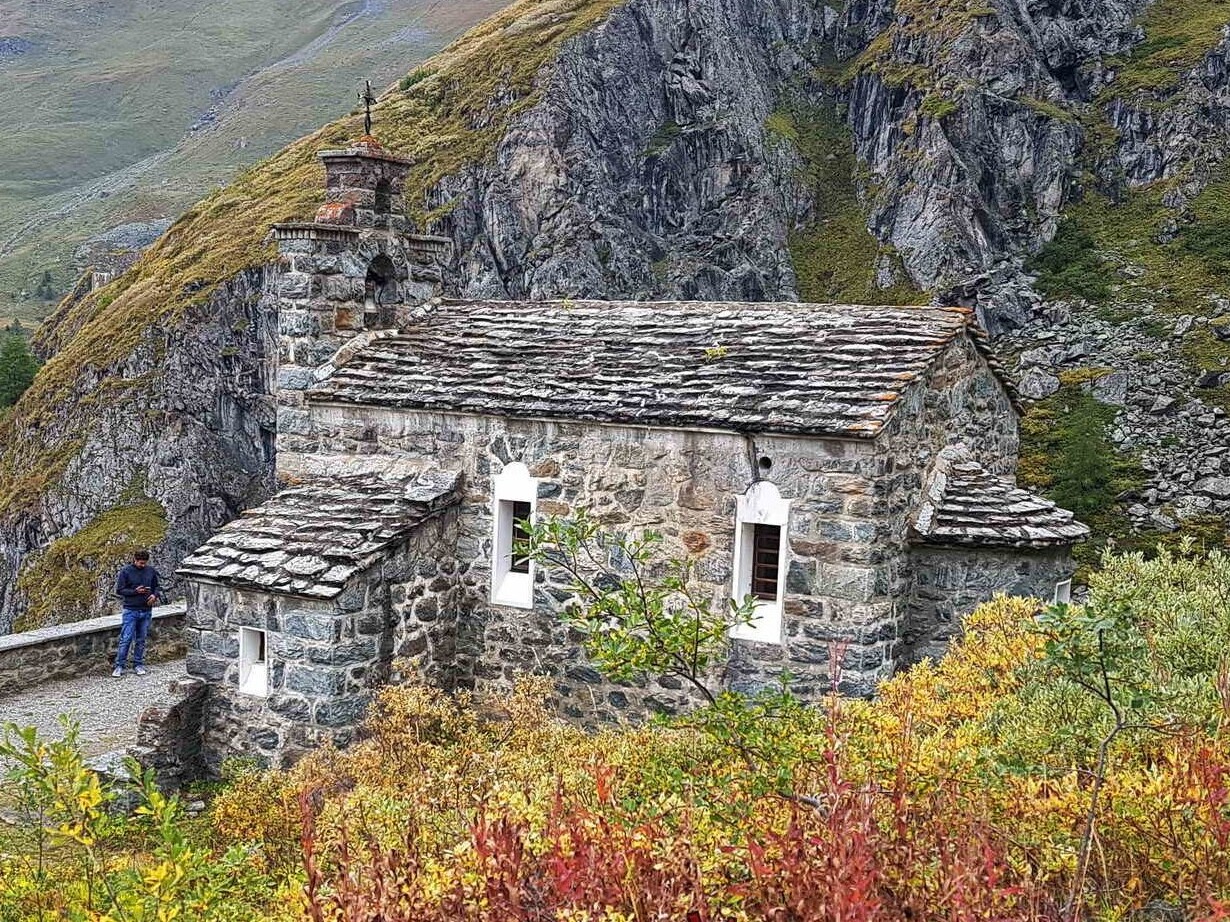

La chapelle Saint-Jean

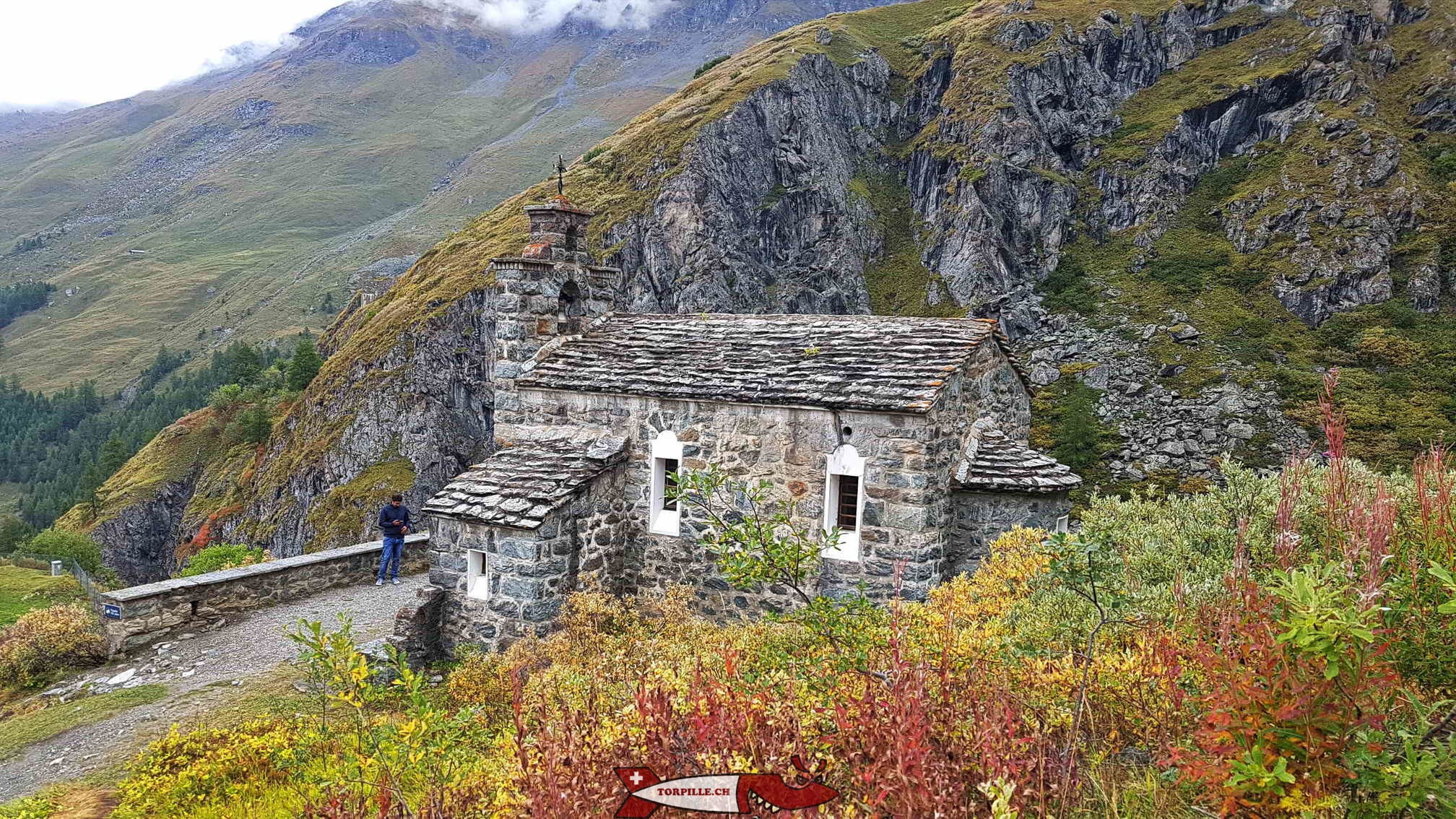

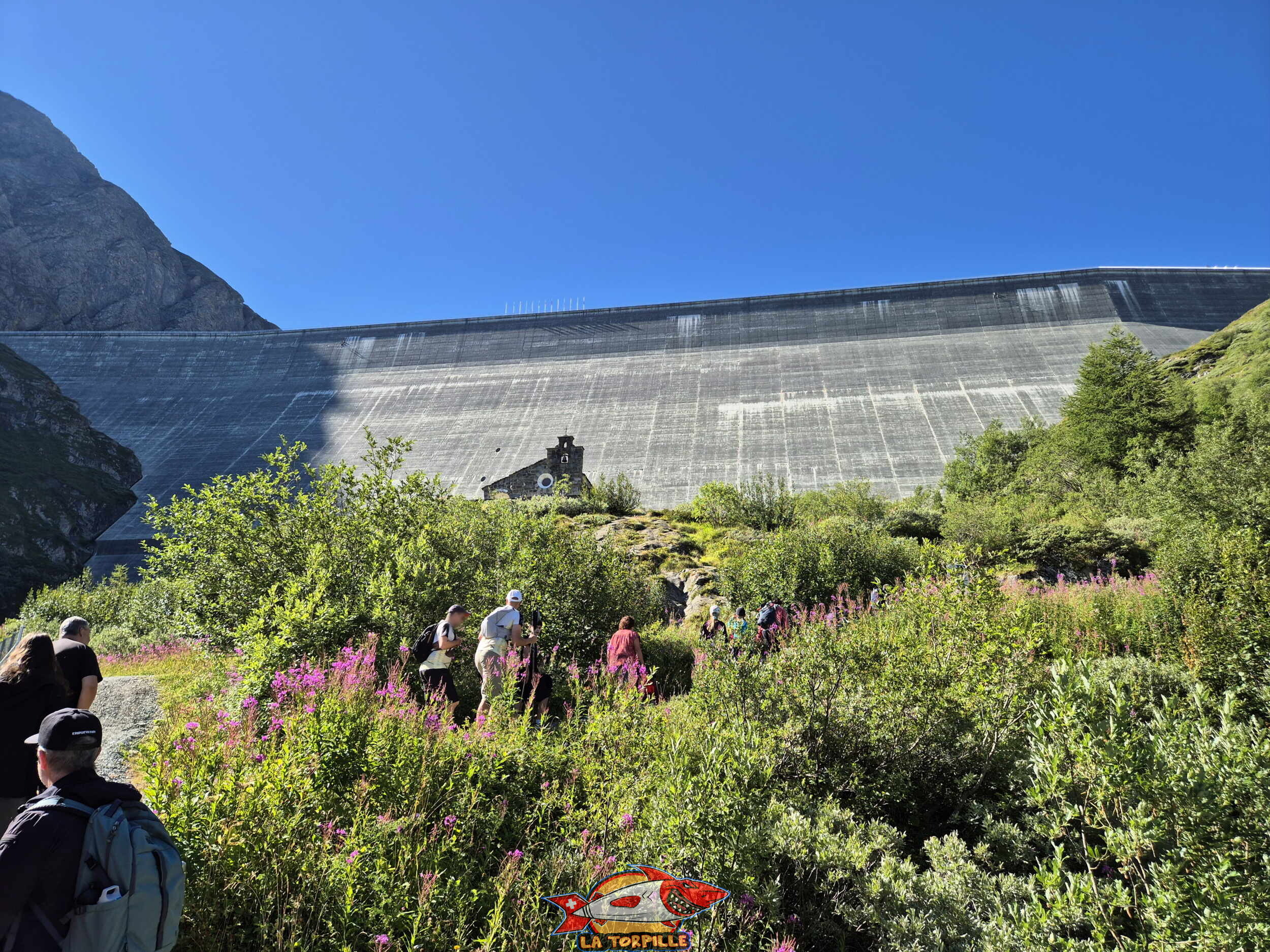

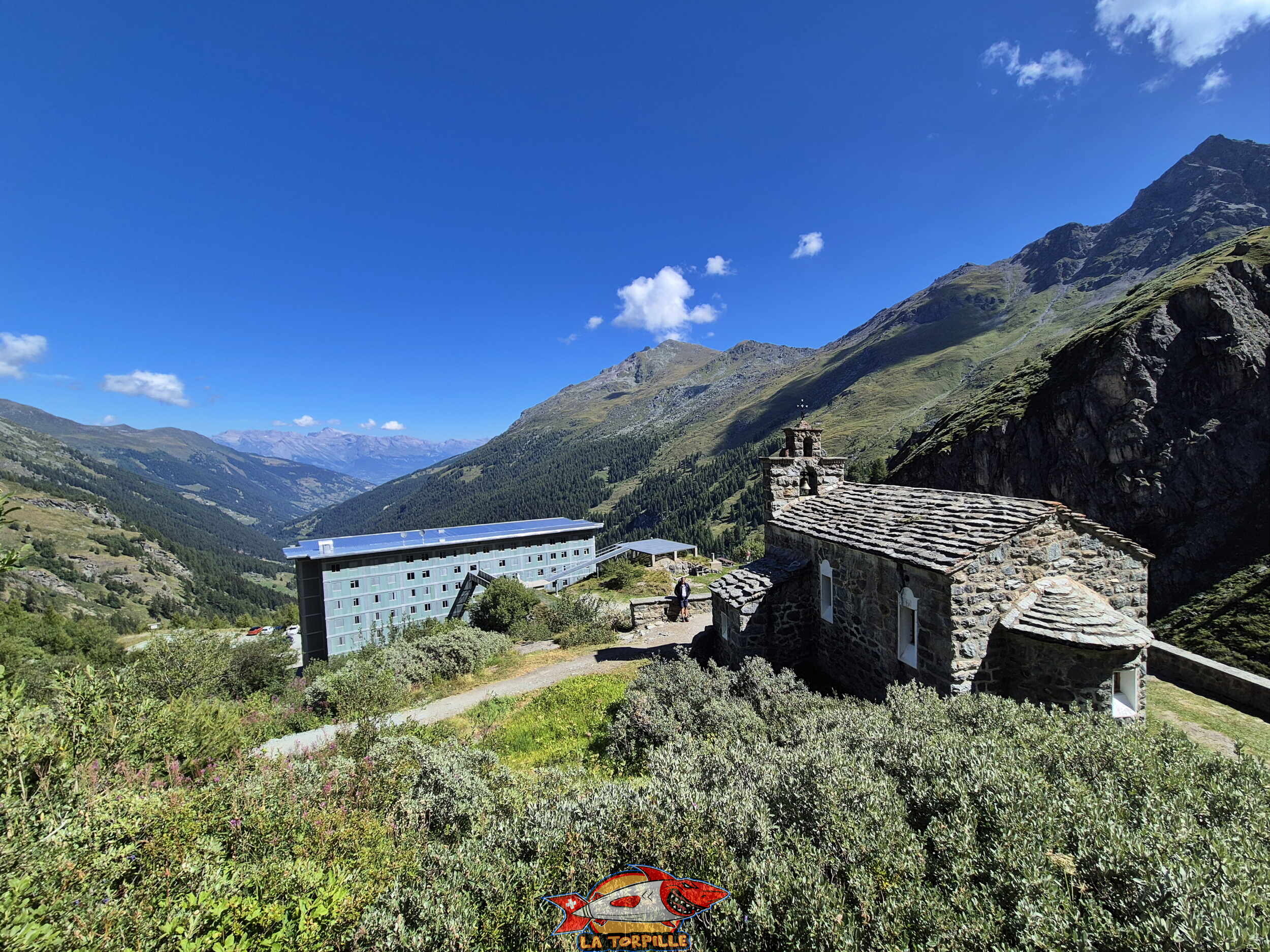

La visite guidée commence par la montée à pied pour rejoindre la chapelle Saint-Jean construite pour les ouvriers au début des années 1950.

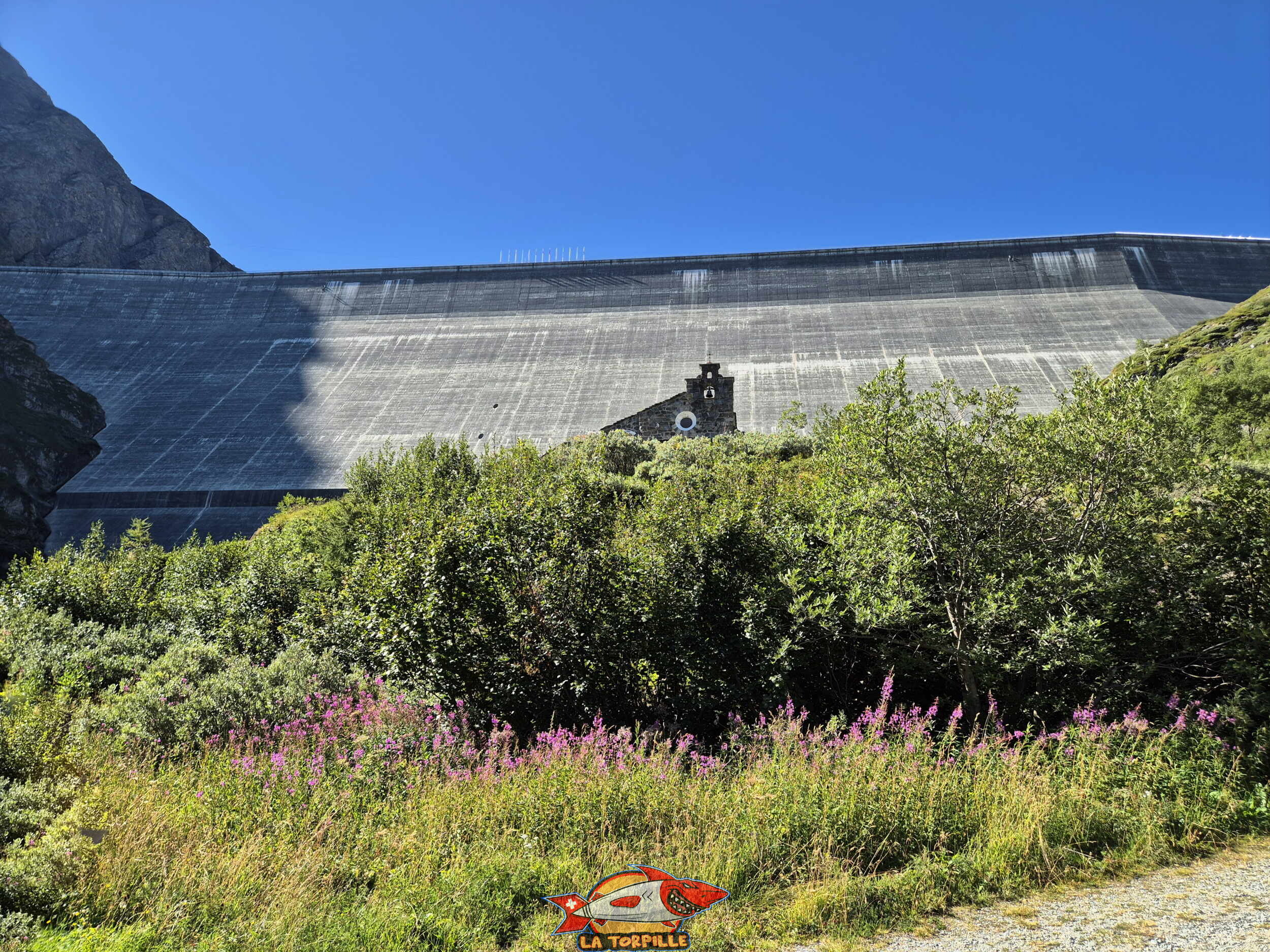

La chapelle Saint-Jean sous le barrage de la Grande Dixence La chapelle Saint-Jean sous le barrage de la Grande Dixence

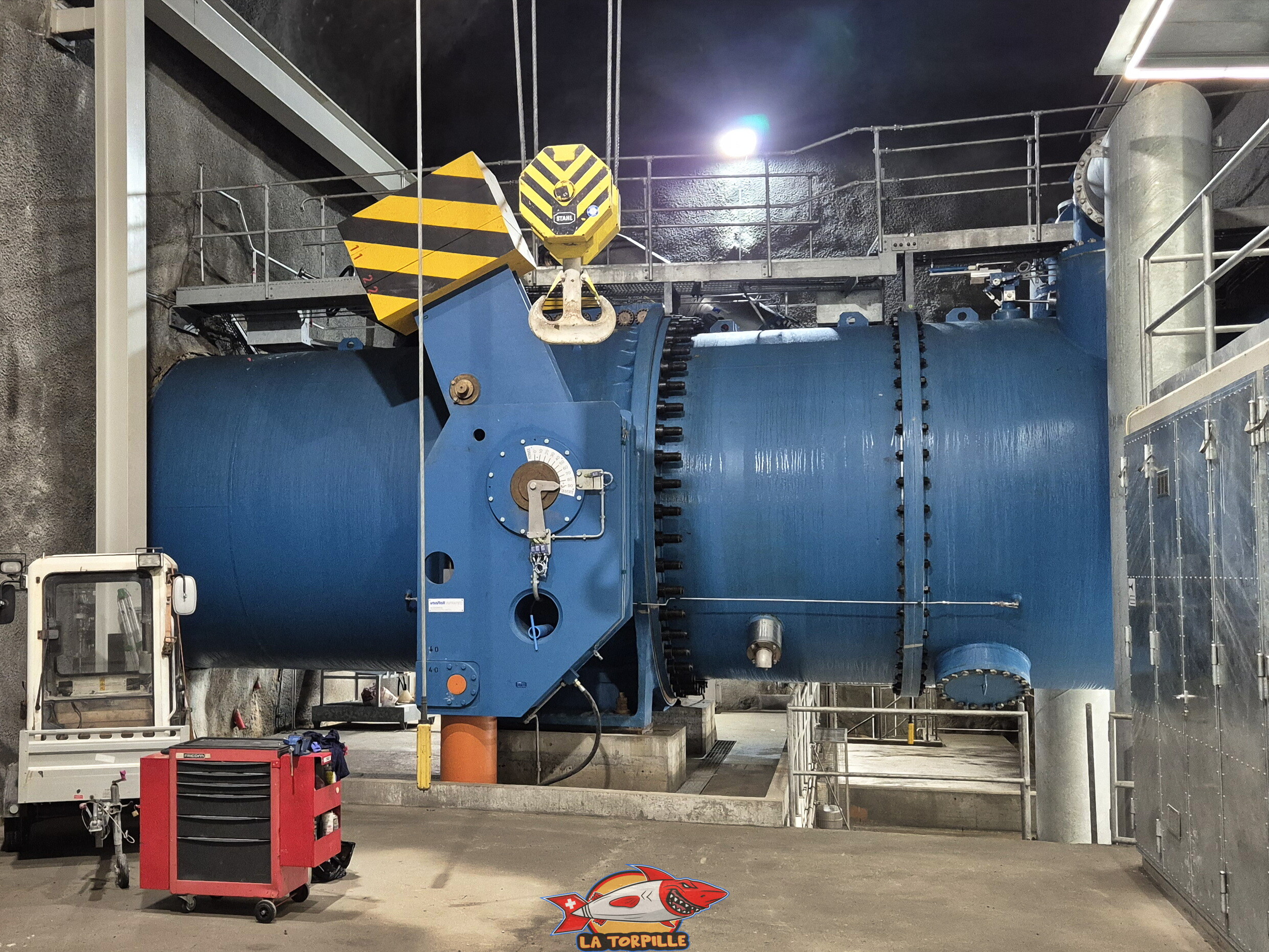

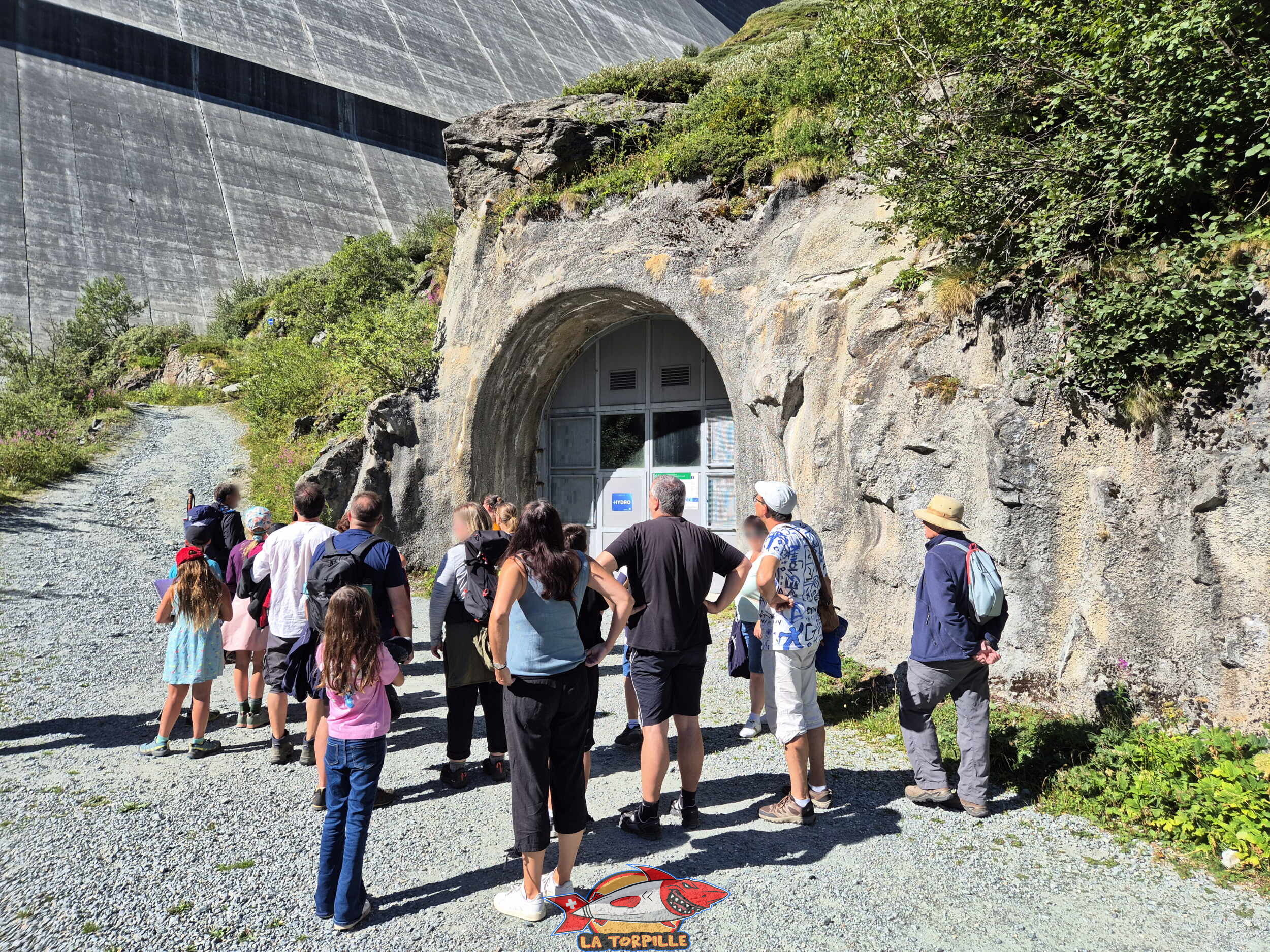

La galerie d’accĂšs Ă  la conduite forcĂ©e

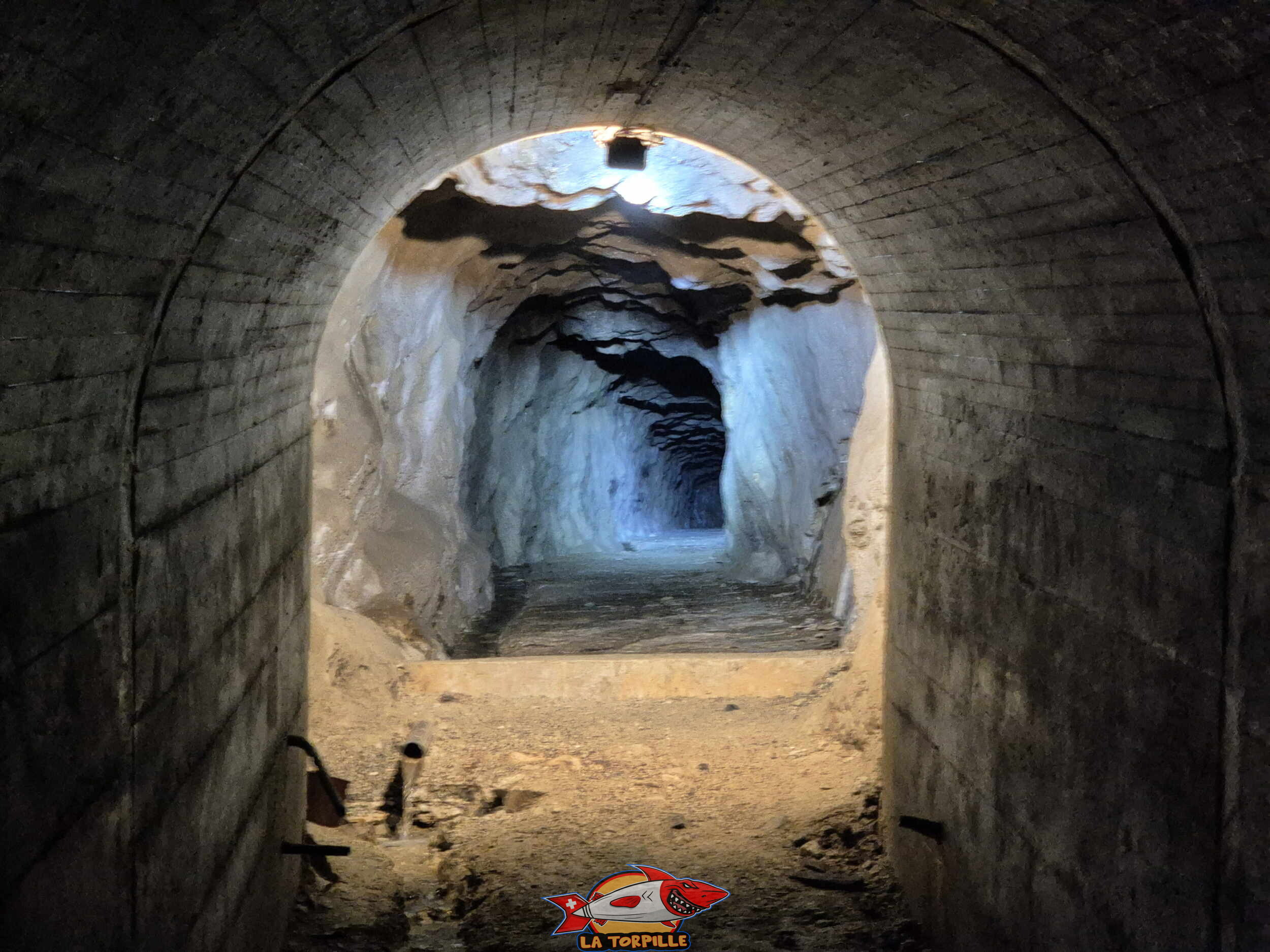

On continue Ă  monter jusqu’Ă  une galerie souterraine permettant de voie la conduite forcĂ©e menant Ă  l’usine Ă©lectrique du Bieudron avec sa vanne papillon permettant de bloquer la conduite Ă  l’aide d’un disque pivotant. La galerie expose des panneaux d’informations sur le barrage qui sont commentĂ©s par le guide.
La galerie d'accÚs à la conduite forcée lors de la visite du barrage de la grande dixence

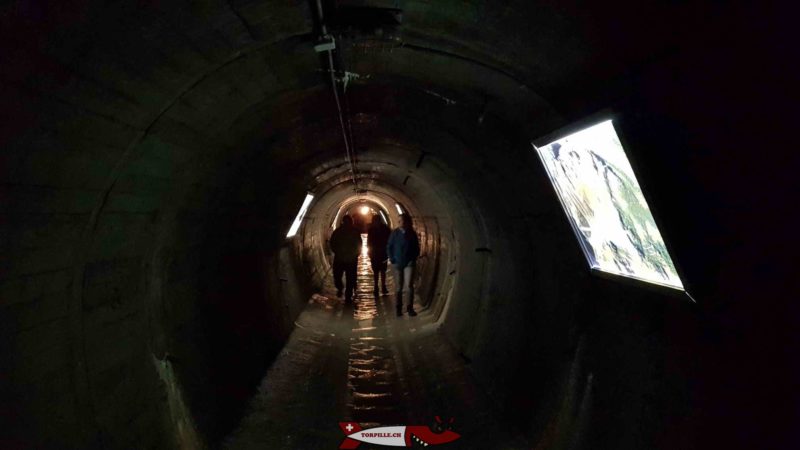

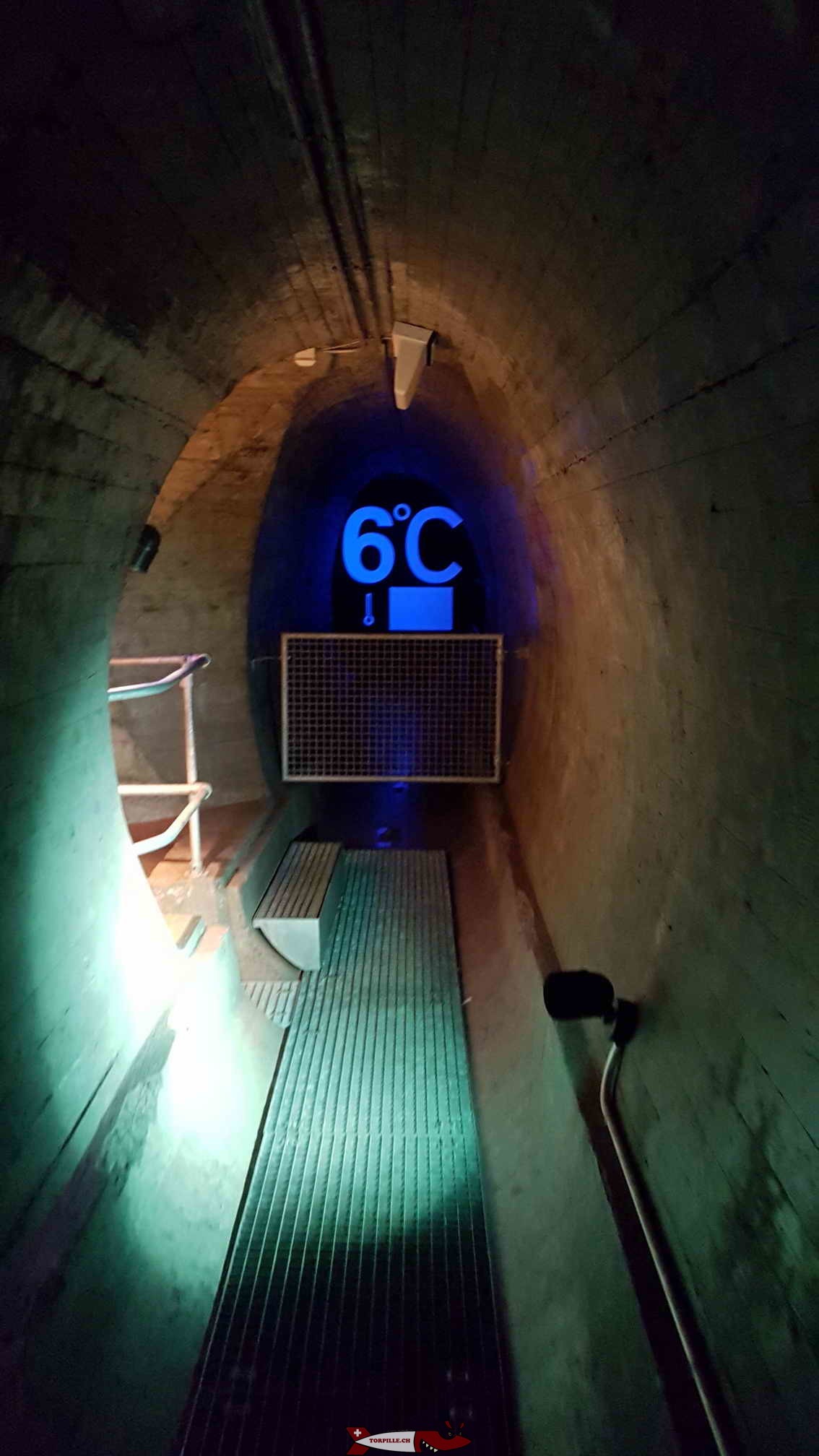

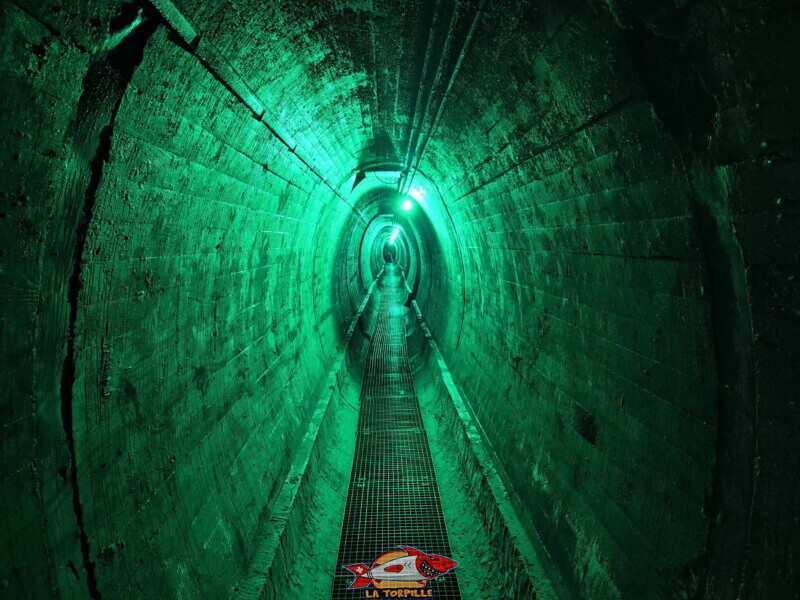

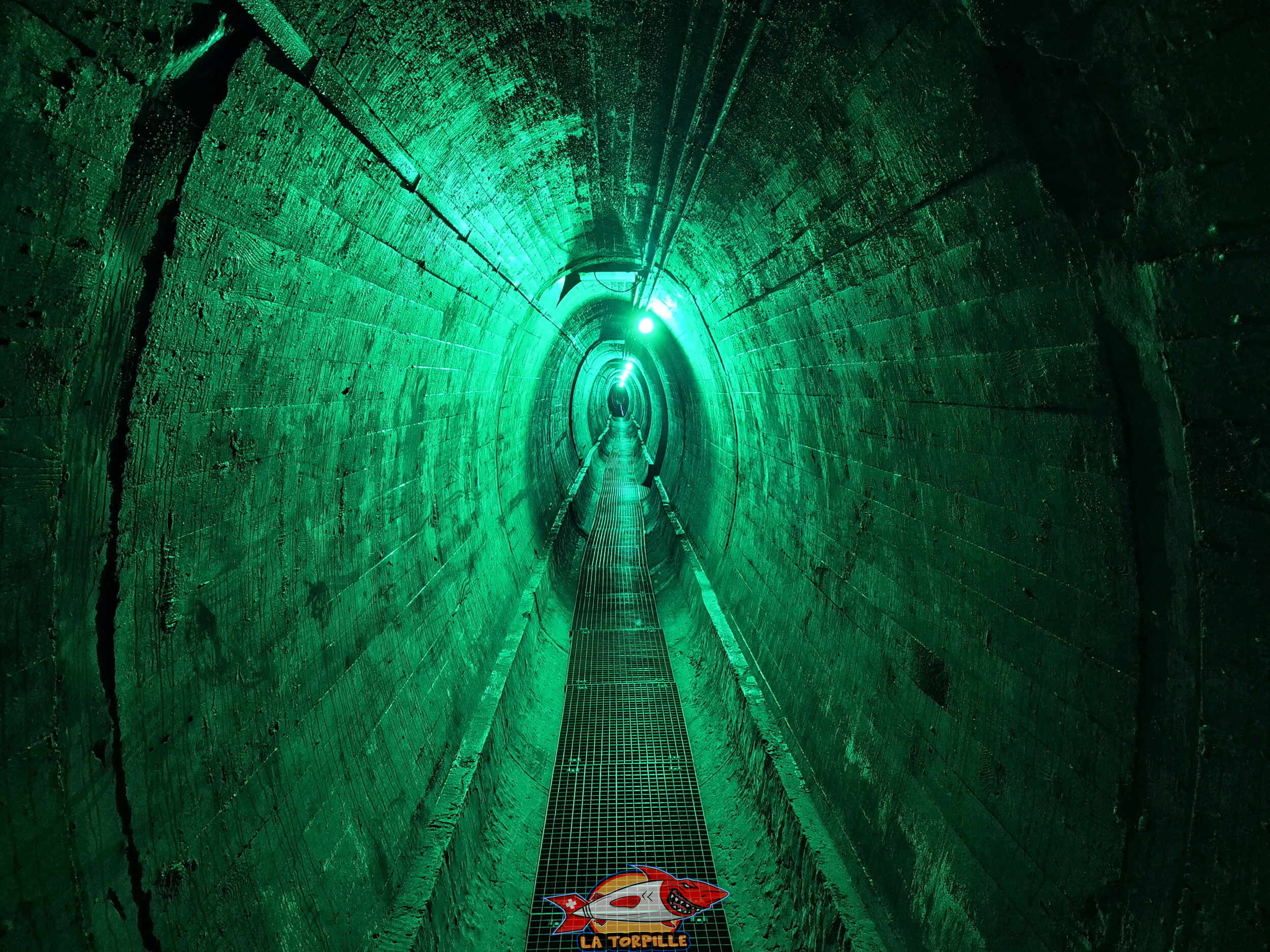

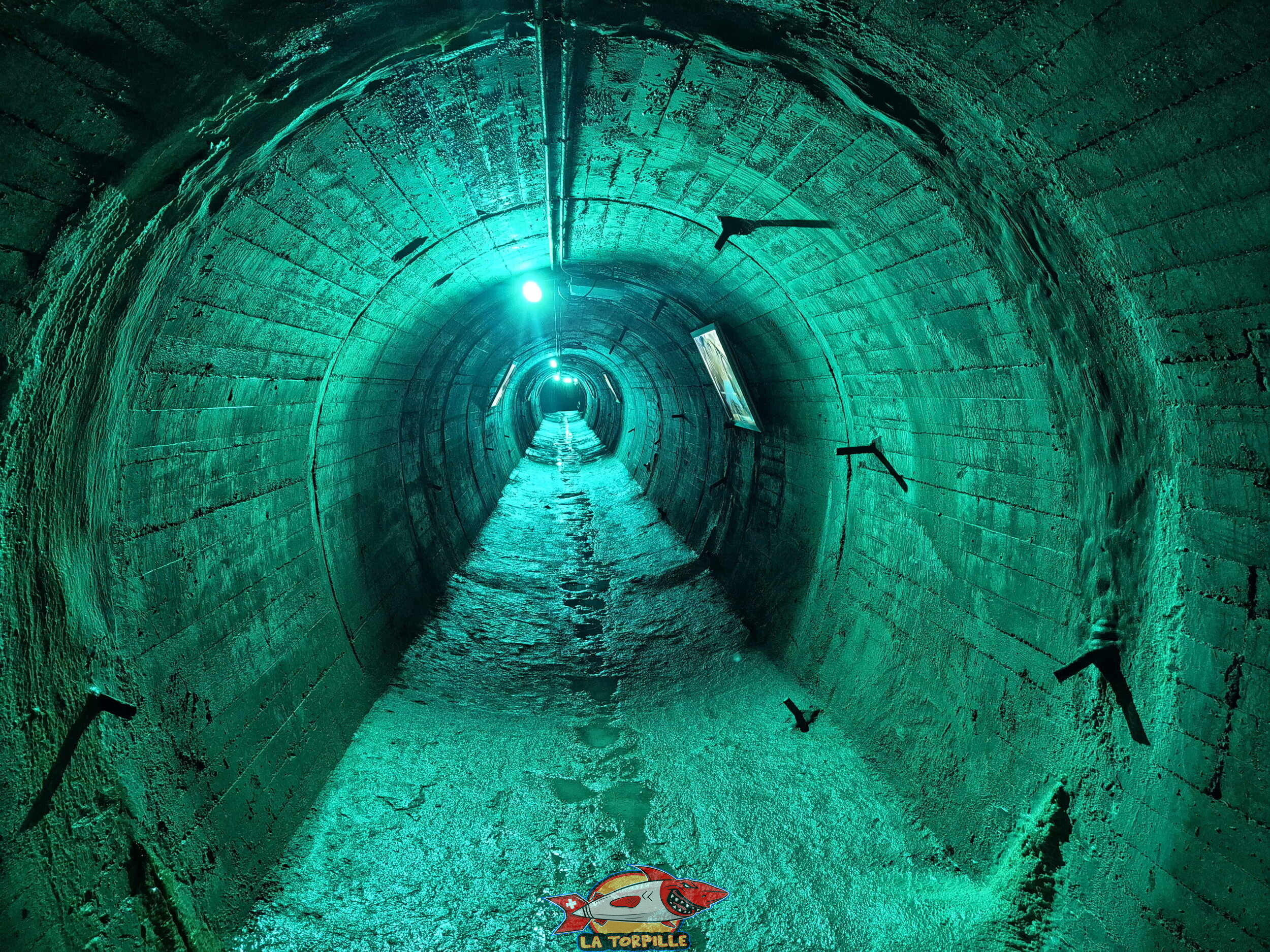

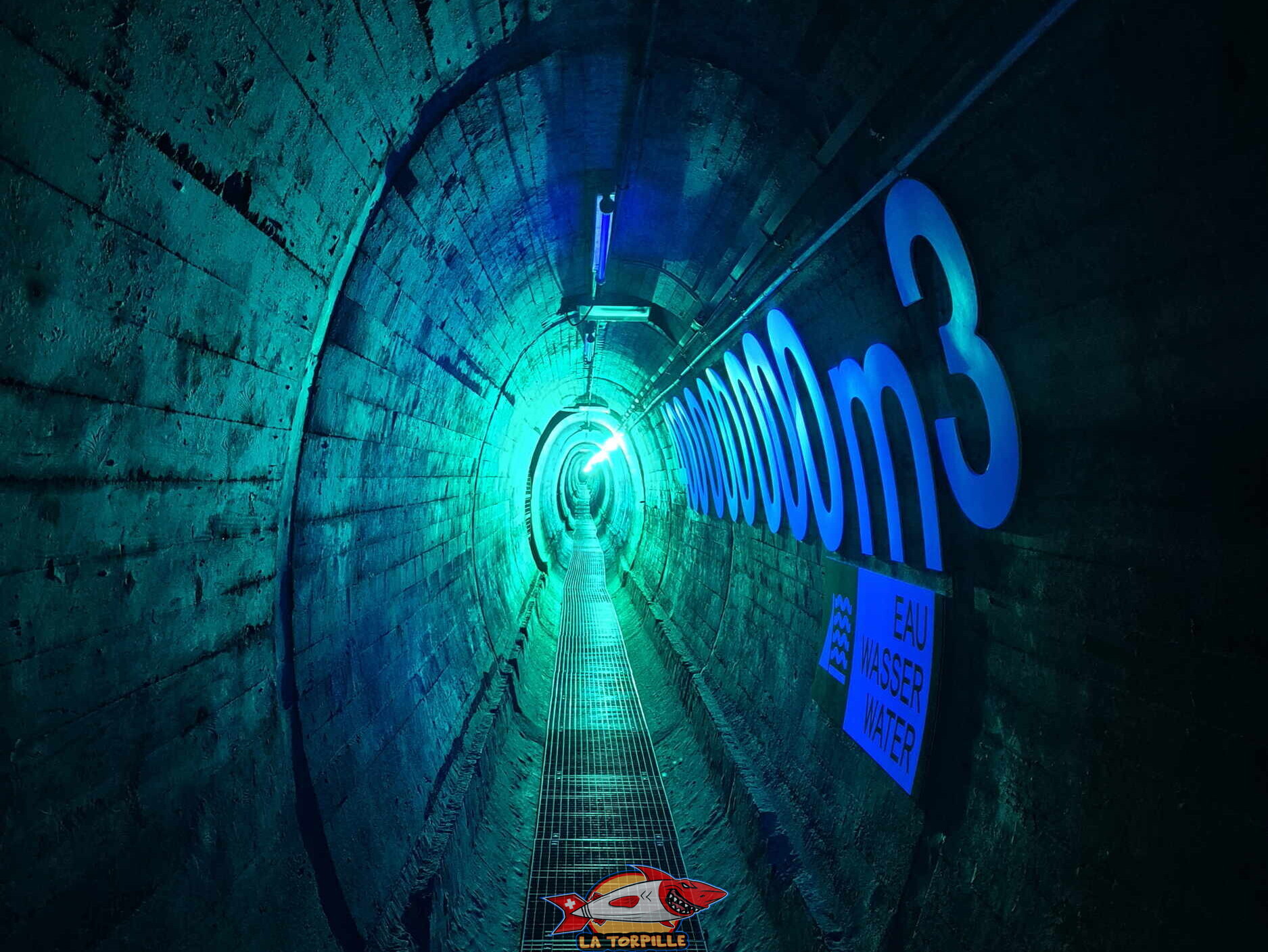

Les galeries du barrage de la Grande Dixence

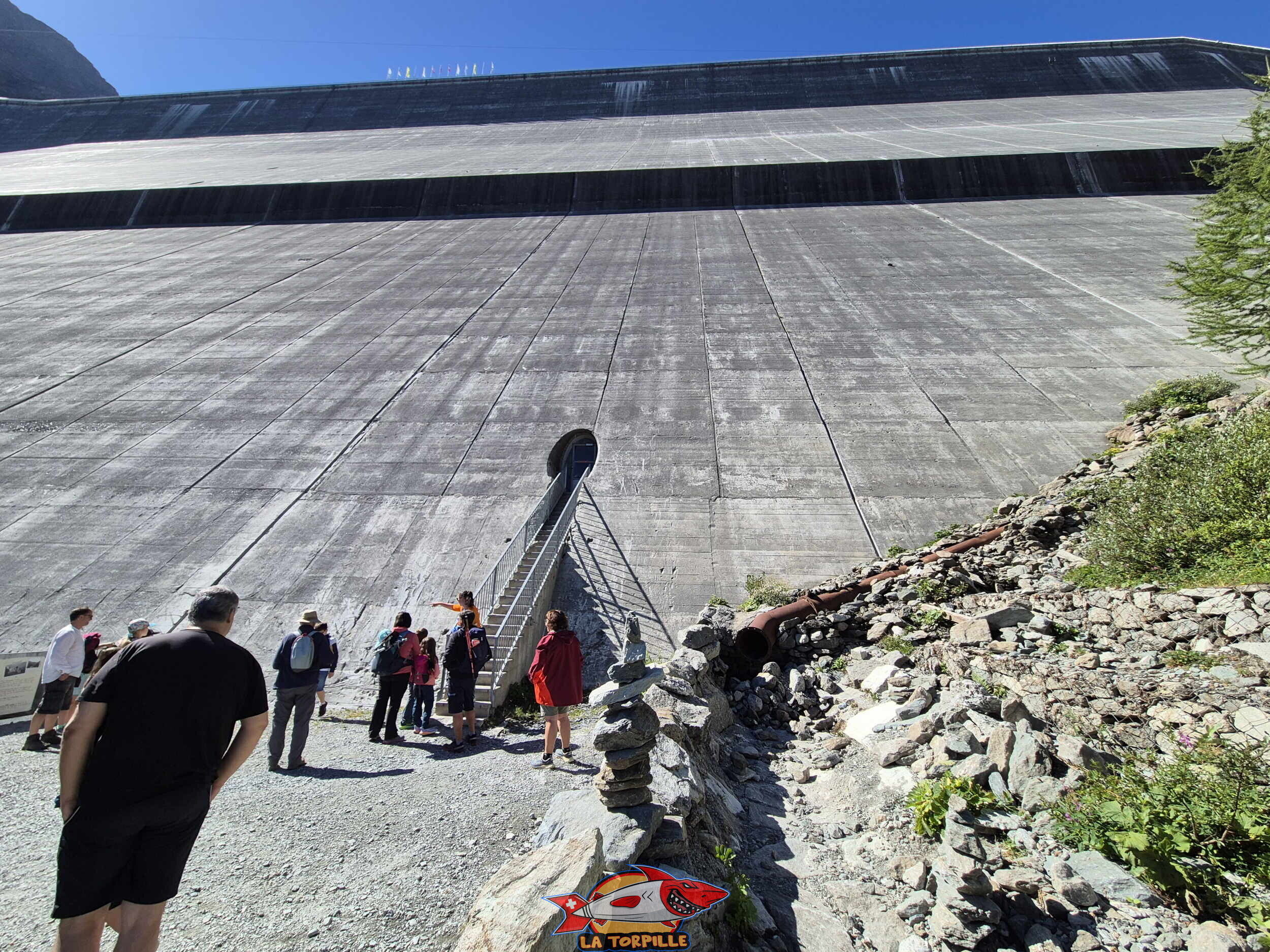

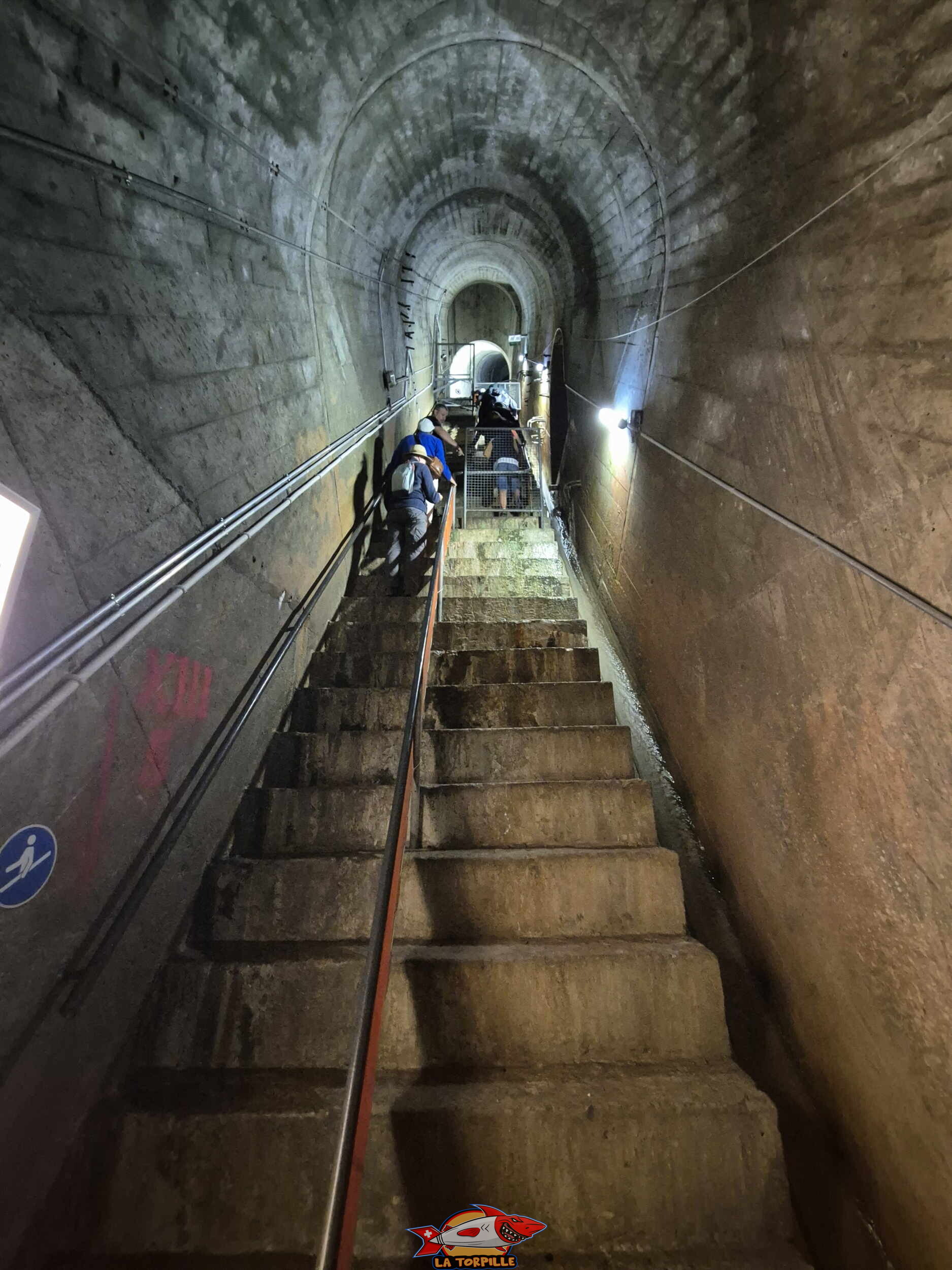

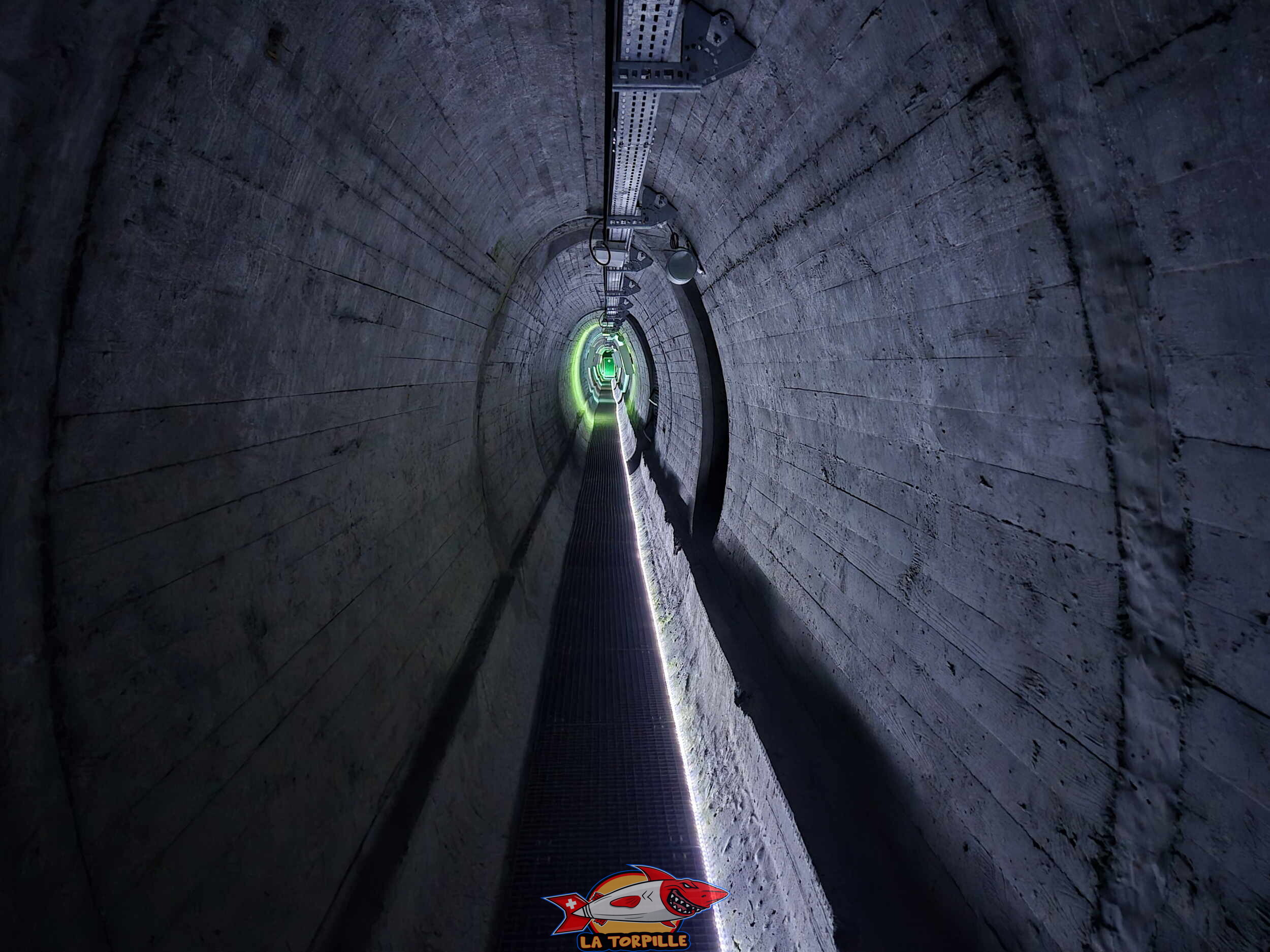

On entre ensuite directement Ă  l’intĂ©rieur du barrage par un escalier mĂ©tallique pour parcourir d’Ă©troites galeries Ă©clairĂ©es par des lumiĂšres de diffĂ©rentes couleurs et contre lesquelles sont projetĂ©s quelques chiffres clefs du barrage. Puis, on emprunte un trĂšs raide escaliers avec de marches de 50 centimĂštres de hauteur pour se retrouver dans l’intĂ©rieur du rocher Ă  cĂŽtĂ© du barrage. Lors de la montĂ©e des escaliers, on peut voir des torrents d’eau ruisseler dans le barrage en raison de l’infiltration tout Ă  fait contrĂŽlĂ©e d’eau entre la roche le bĂ©ton du barrage.
Escaliers métalliques pour accéder à l'intérieur du barrage de la Grande Dixence Les galeries du barrage de la Grande Dixence, la température est de 6 degrés Celsius. Escaliers en béton avec des marches hautes lors de la visite du barrage de la grande dixence Galerie avec des panneaux d'informations sur l'énergie lors de la visite du barrage de la grande dixence

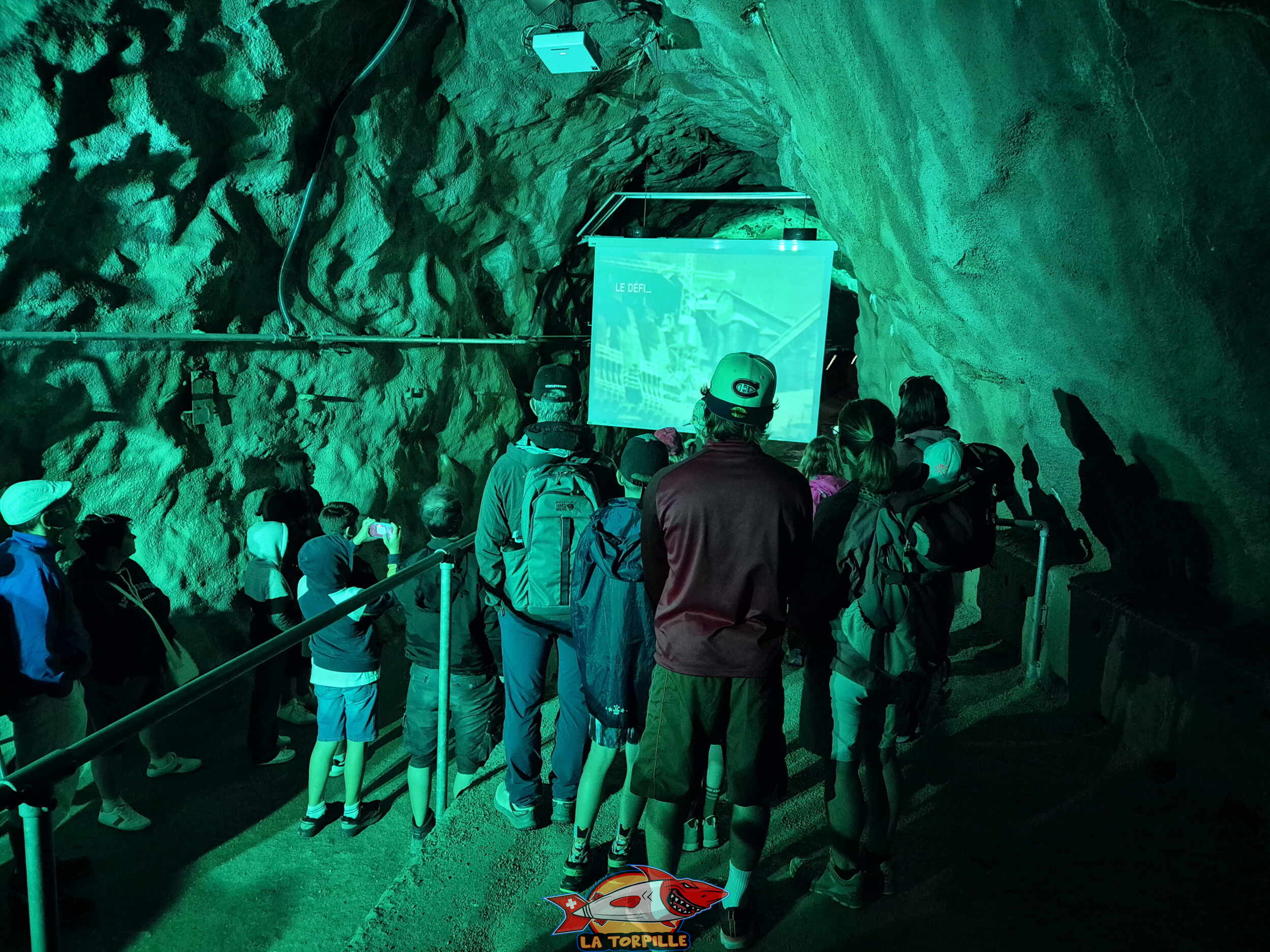

Le film

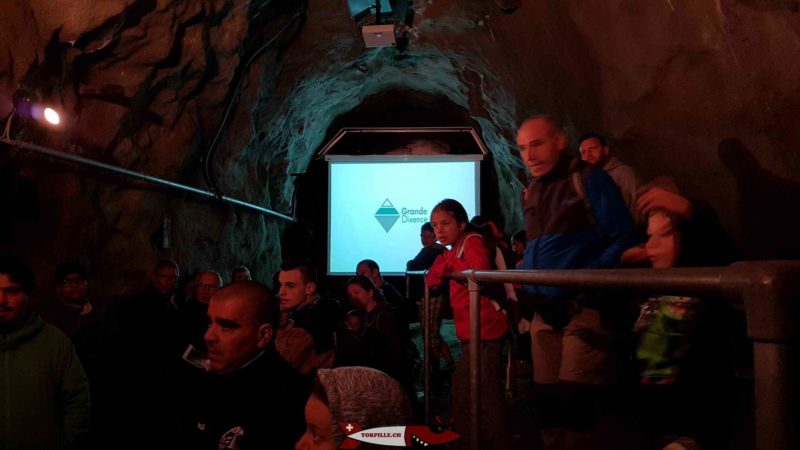

Arrivé dans un espace dans le rocher, un extrait du film « Opération Béton » est projeté. Il a été modifié en intégrant les chiffres clefs du barrages.
Le film "opération béton" projeté lors de la visite du barrage de la grande dixence

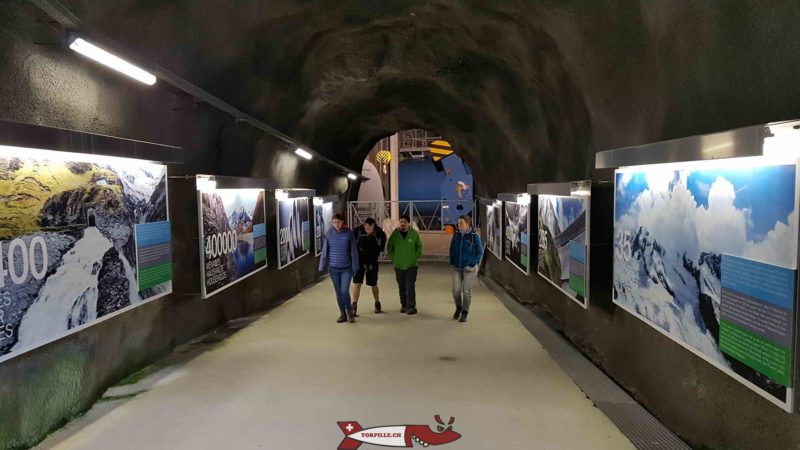

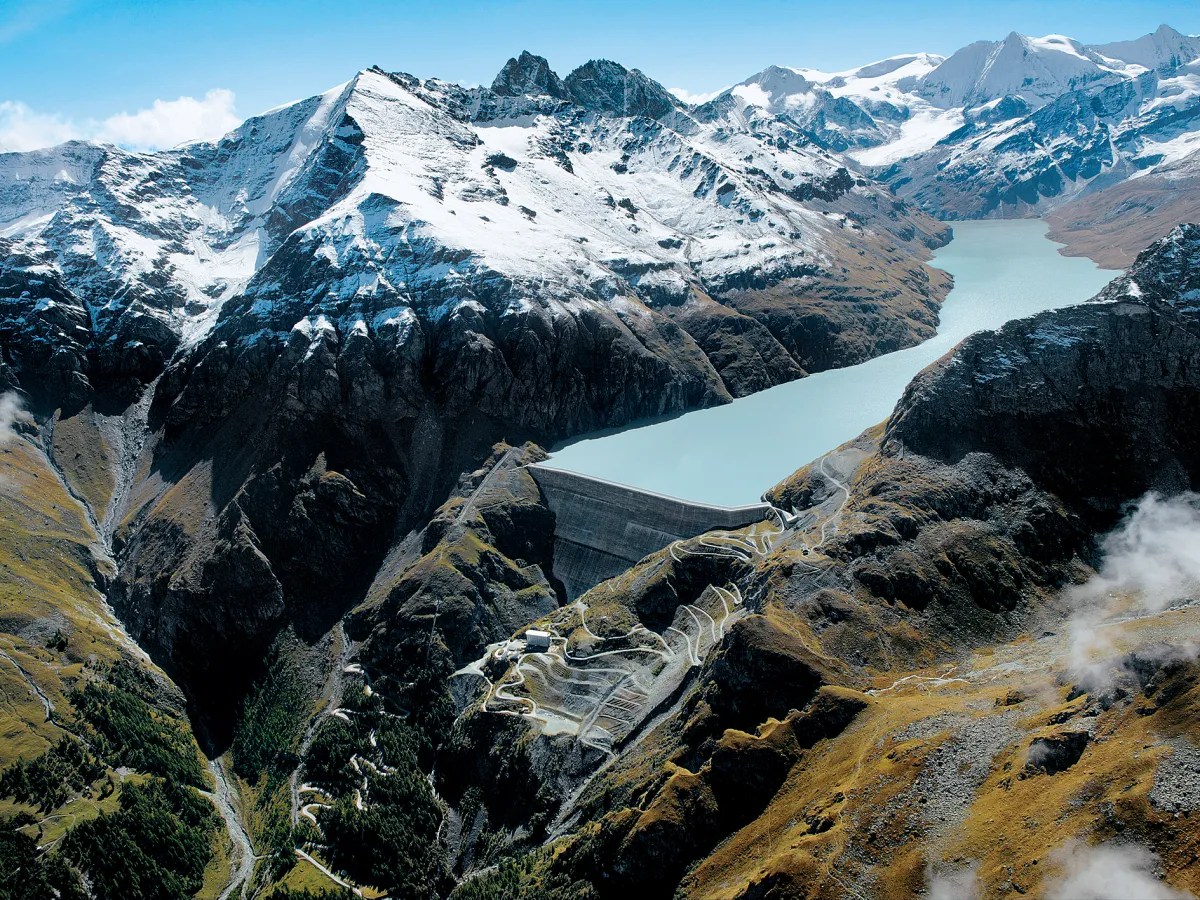

Les photos d’avion des infrastructures de la Grande Dixence

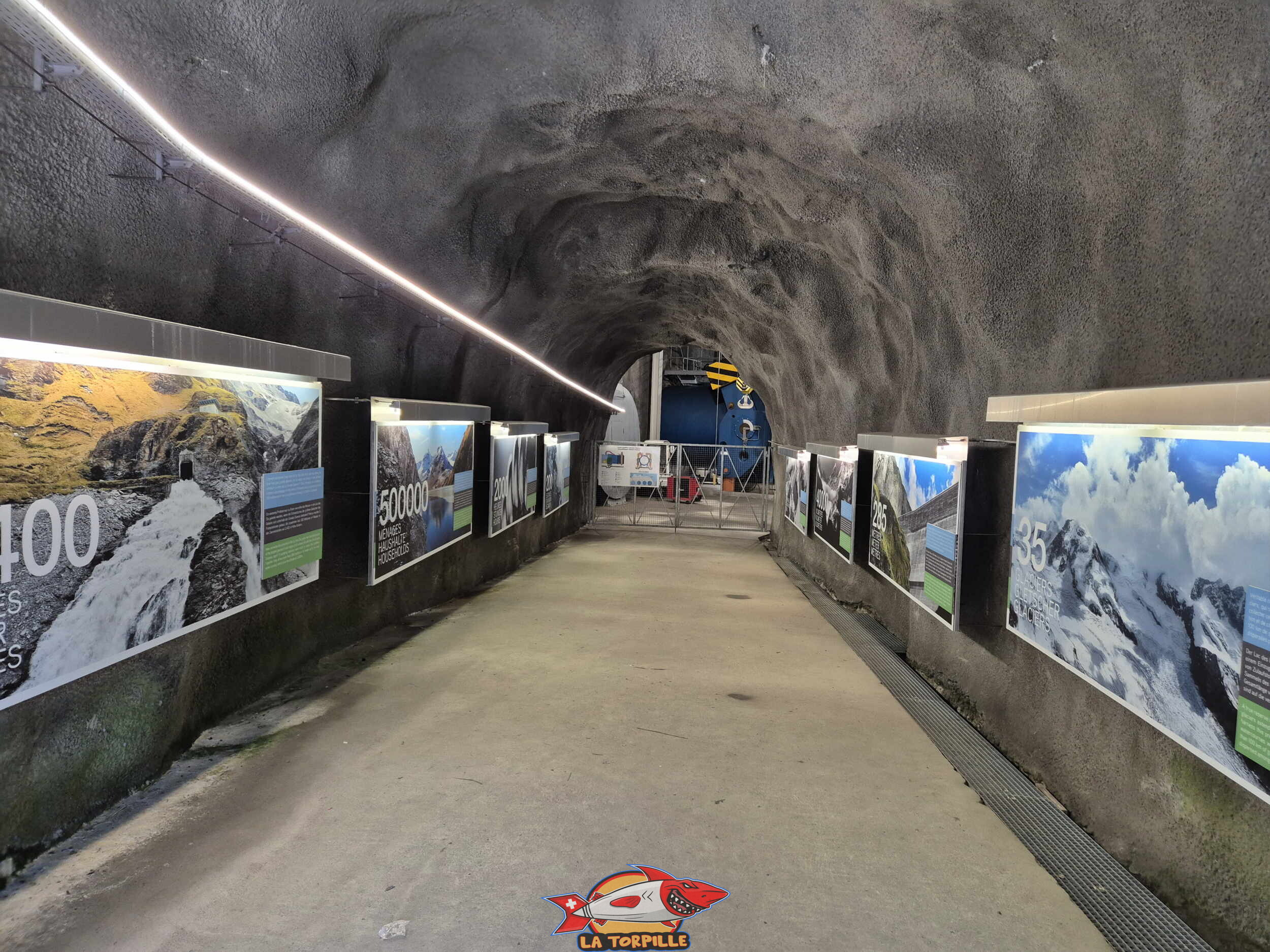

Dans la galerie suivant la projection du film, se trouve des vues d’avion de toutes les retenues de l’immense complexe de la grande Dixence avec ses barrages et stations de pompage. Voir la section plus bas « usines Ă©lectriques ».

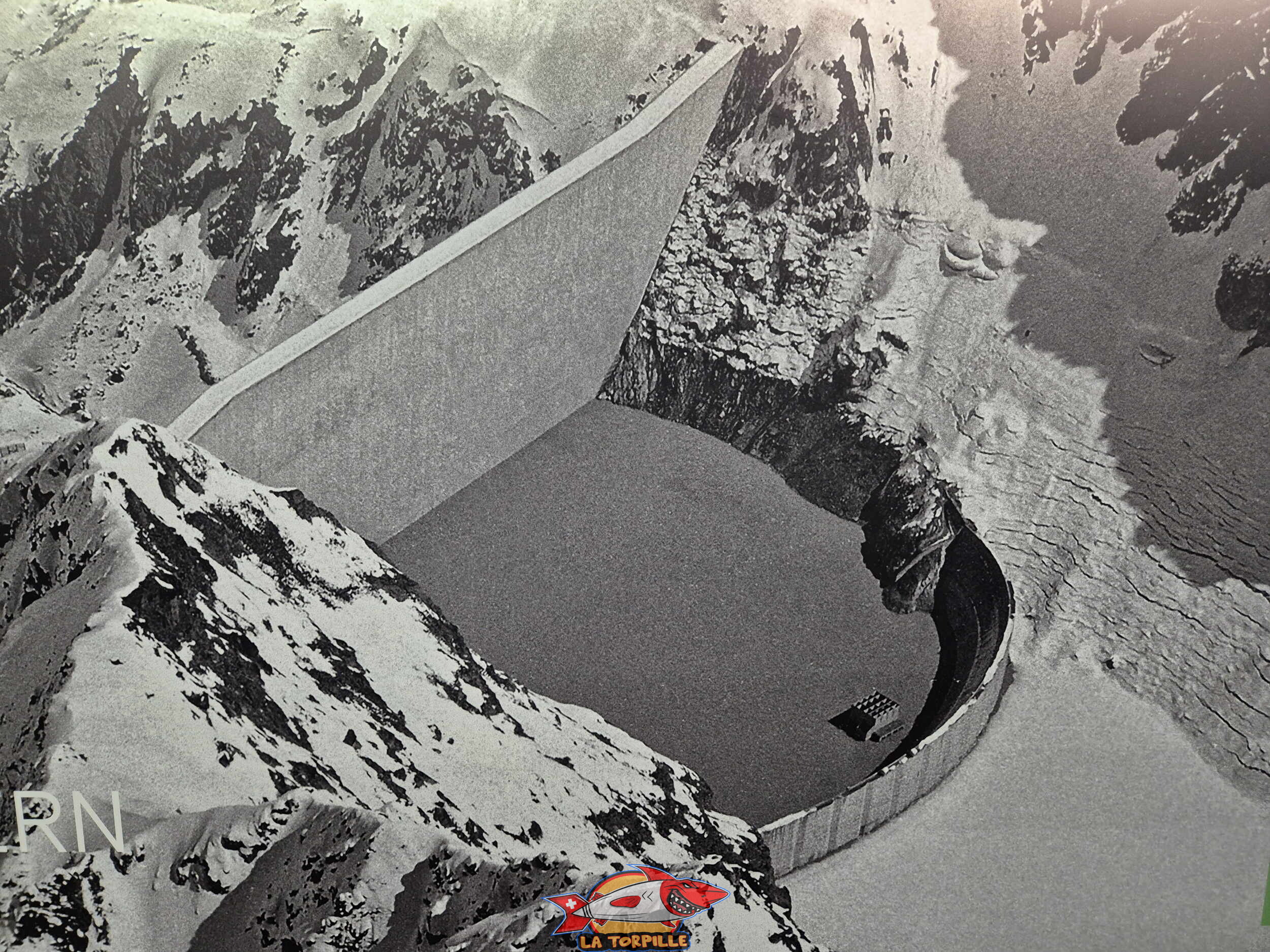

Les photos d'avion des infrastructures liées au barrage de la Grande Dixence

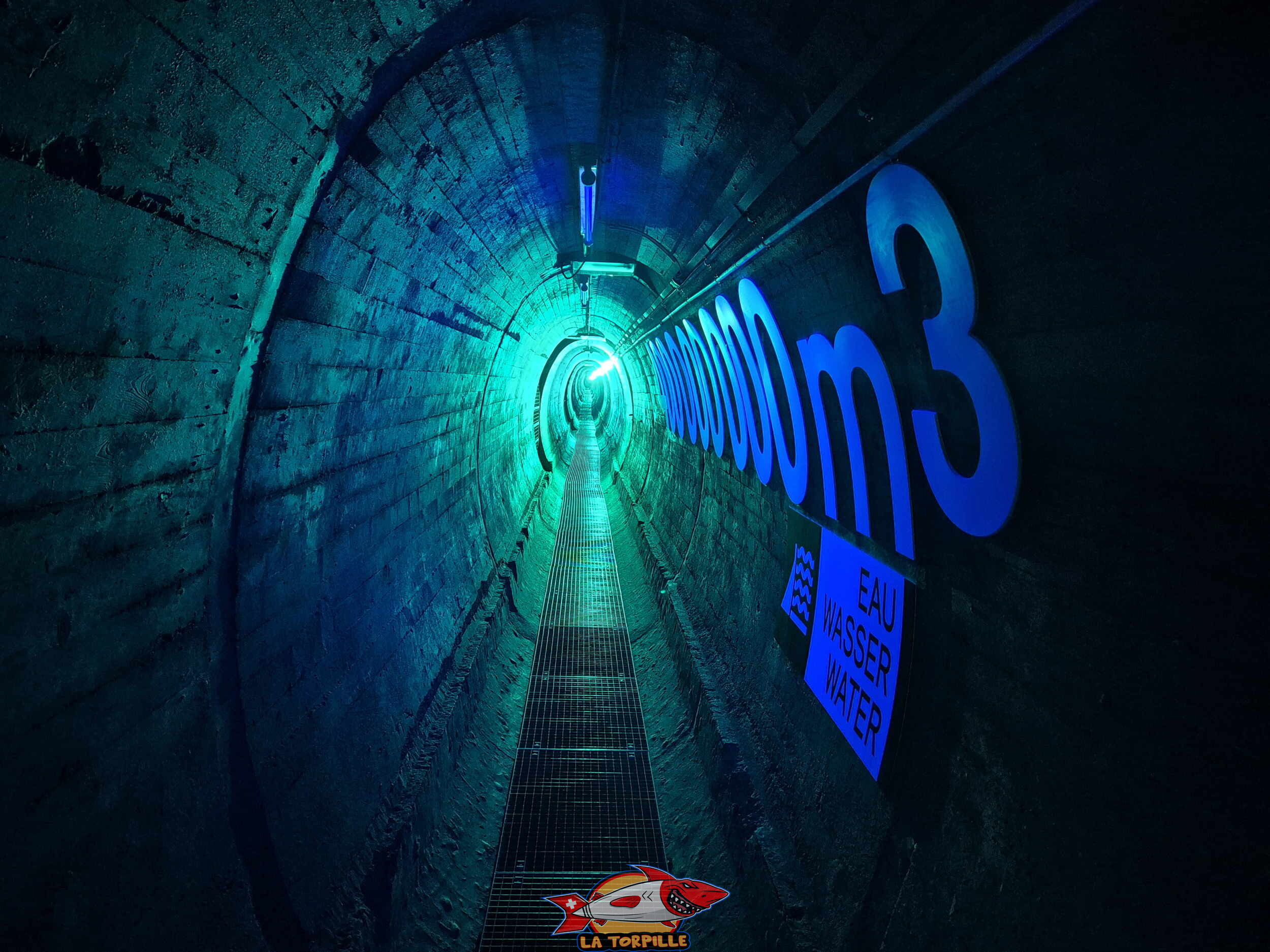

L’expo sur l’Ă©nergie


Elle présente divers aspects liés aux consommation et production électriques dans une galerie étroite juste avant la sortie.
L'expo sur l'Ă©nergie dans le barrage de la Grande Dixence

Le sommet du barrage

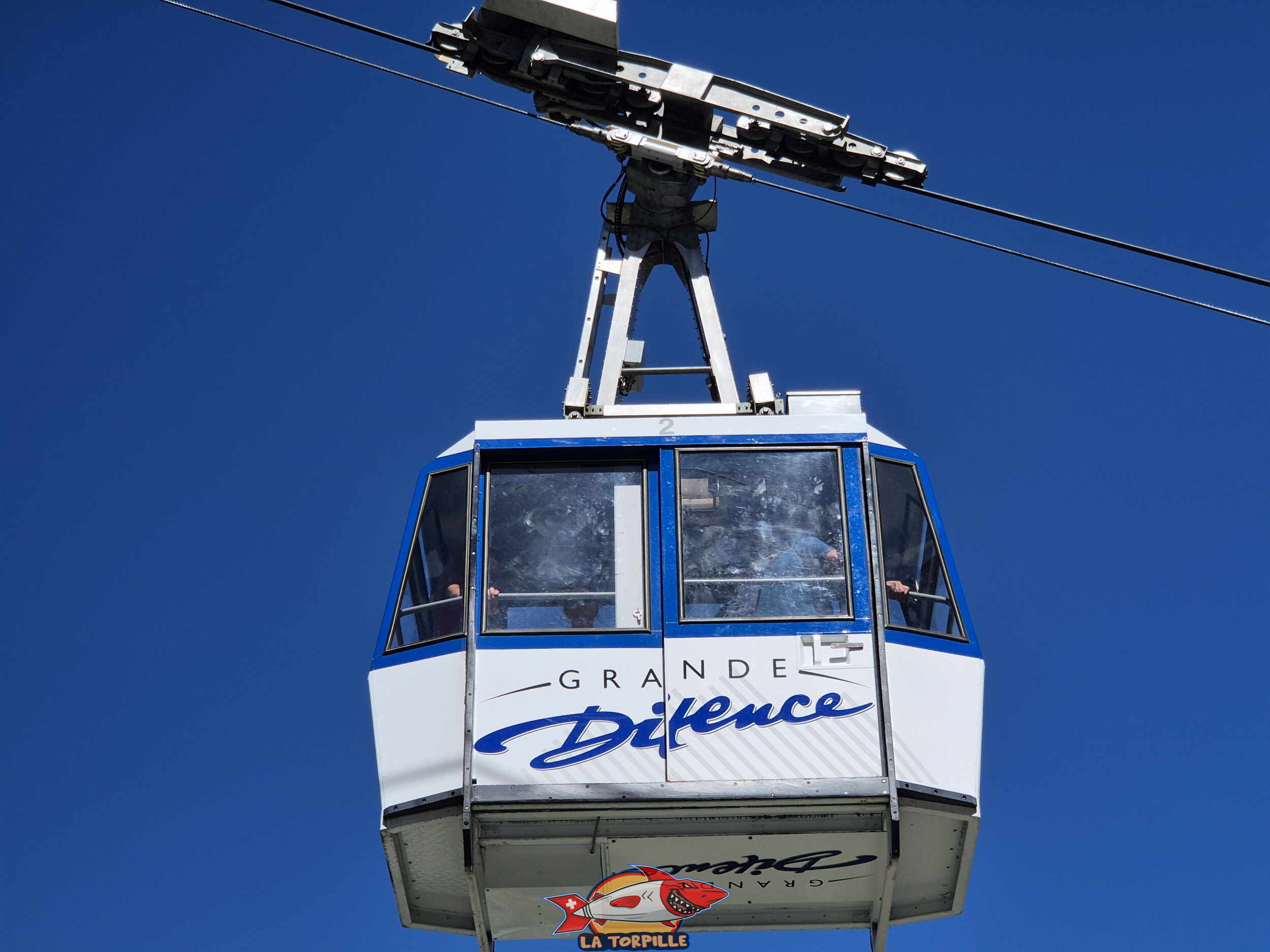

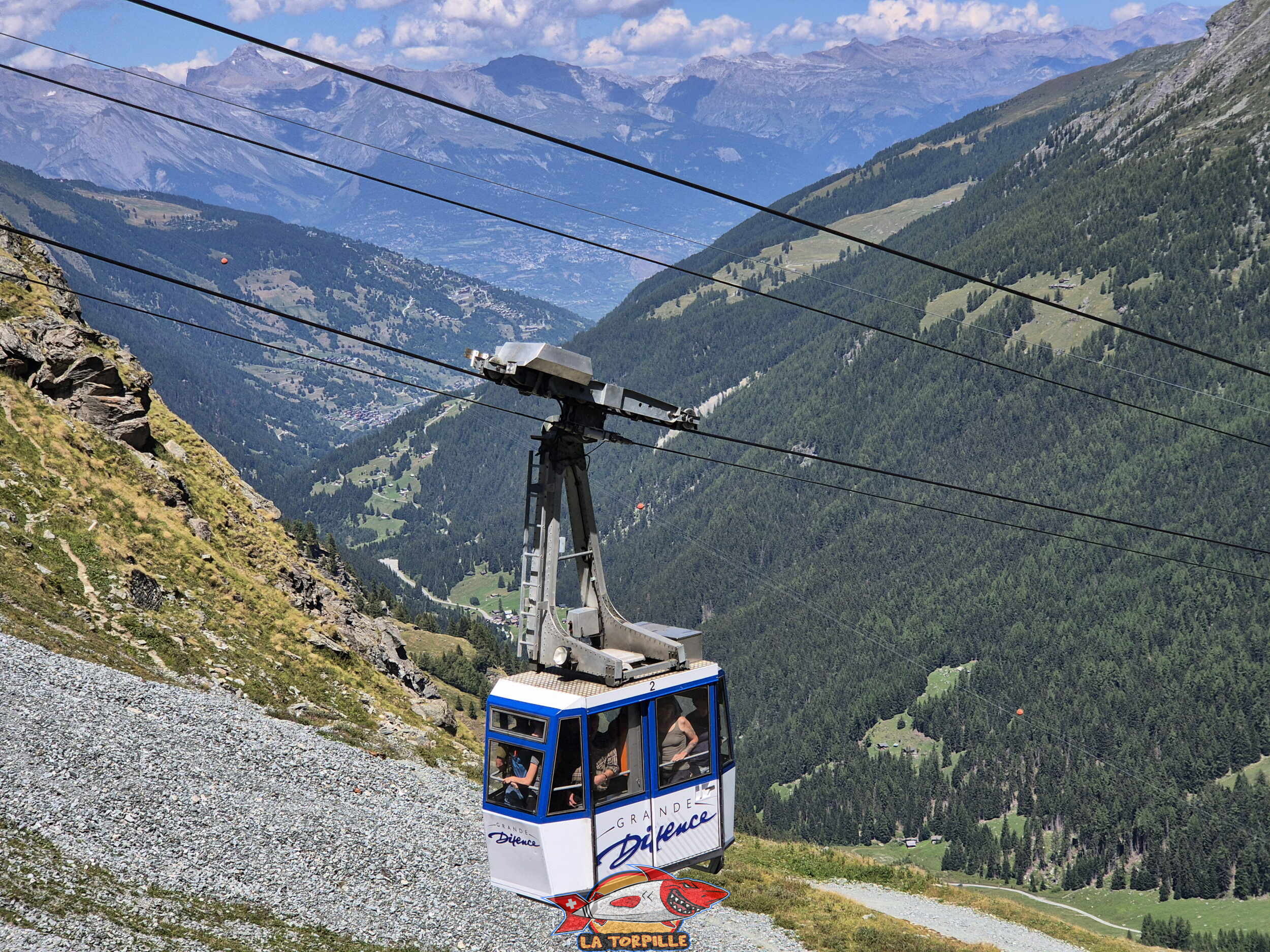

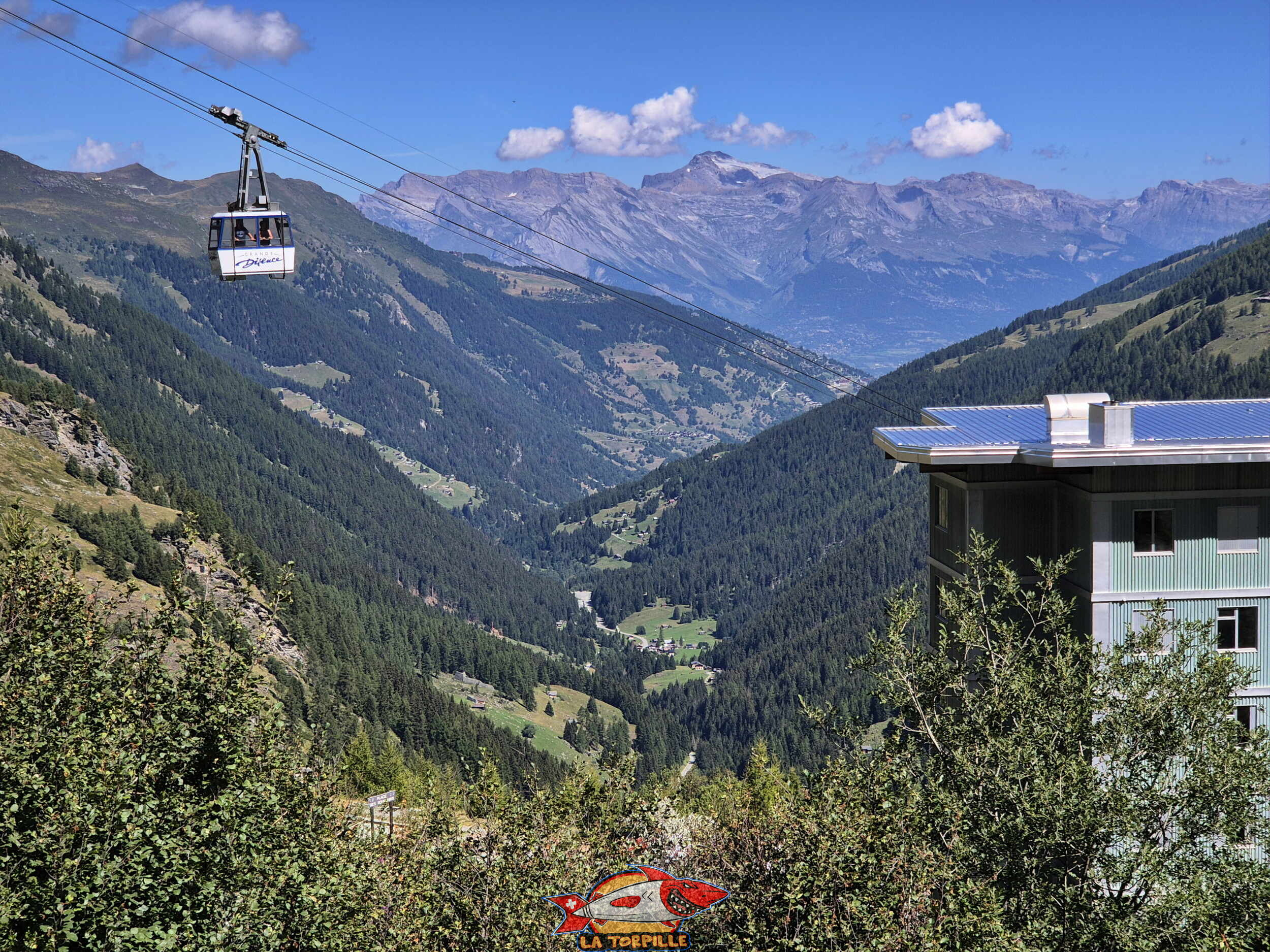

Le téléphérique

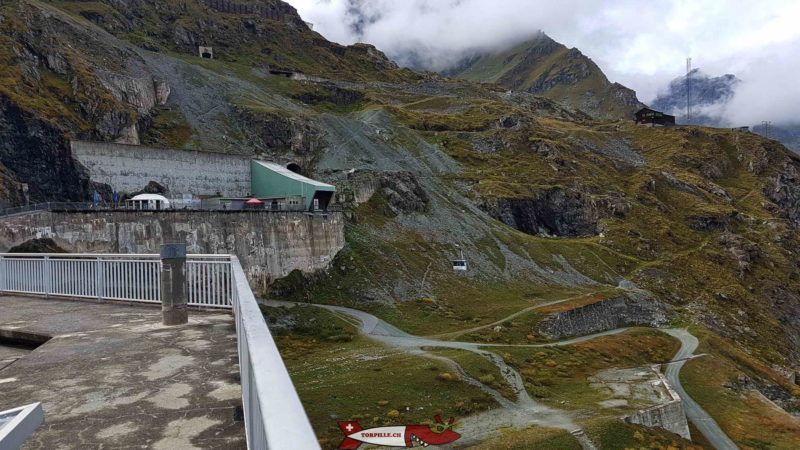

Ouvert de mi-juin Ă  mi-octobre, il relie la zone d’accueil (2175 mĂštres) au couronnement du barrage de la Grande Dixence (2375 mĂštres). Il est long de 640 mĂštres et le trajet dure 4 minutes.

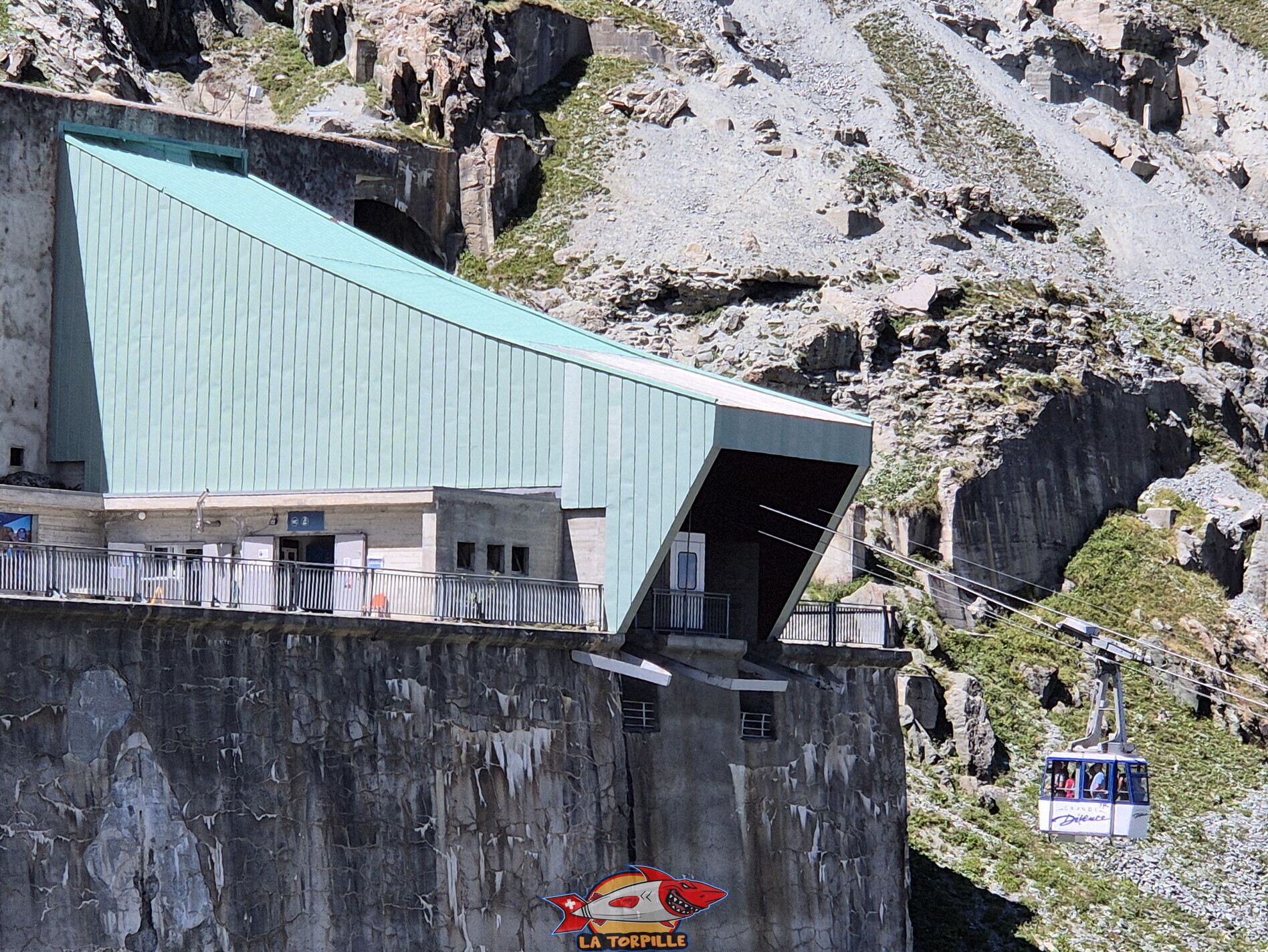

Le téléphérique du barrage de la Grande Dixence à la gare inférieure La gare supérieure du téléphérique du barrage de la Grande Dixence

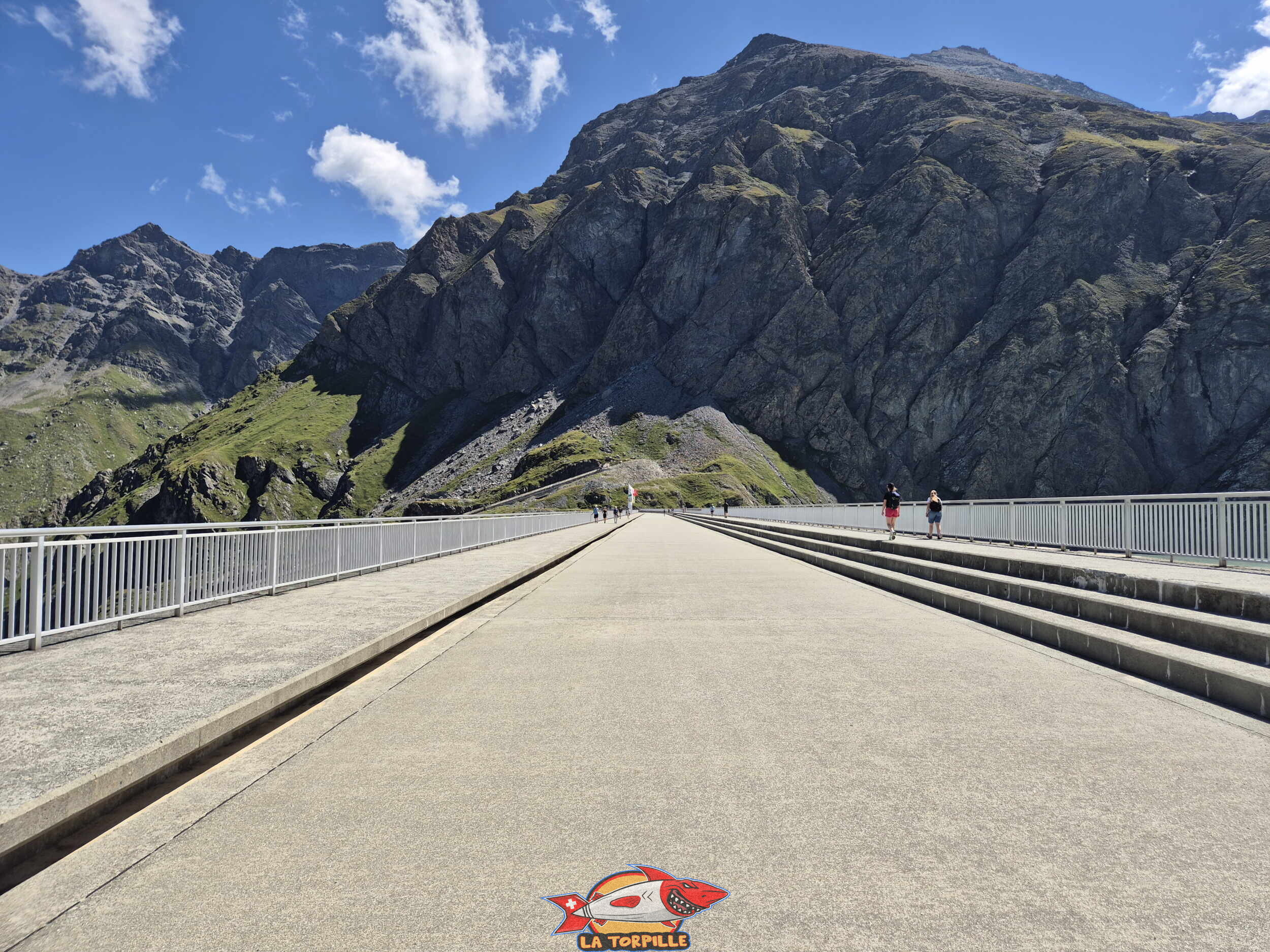

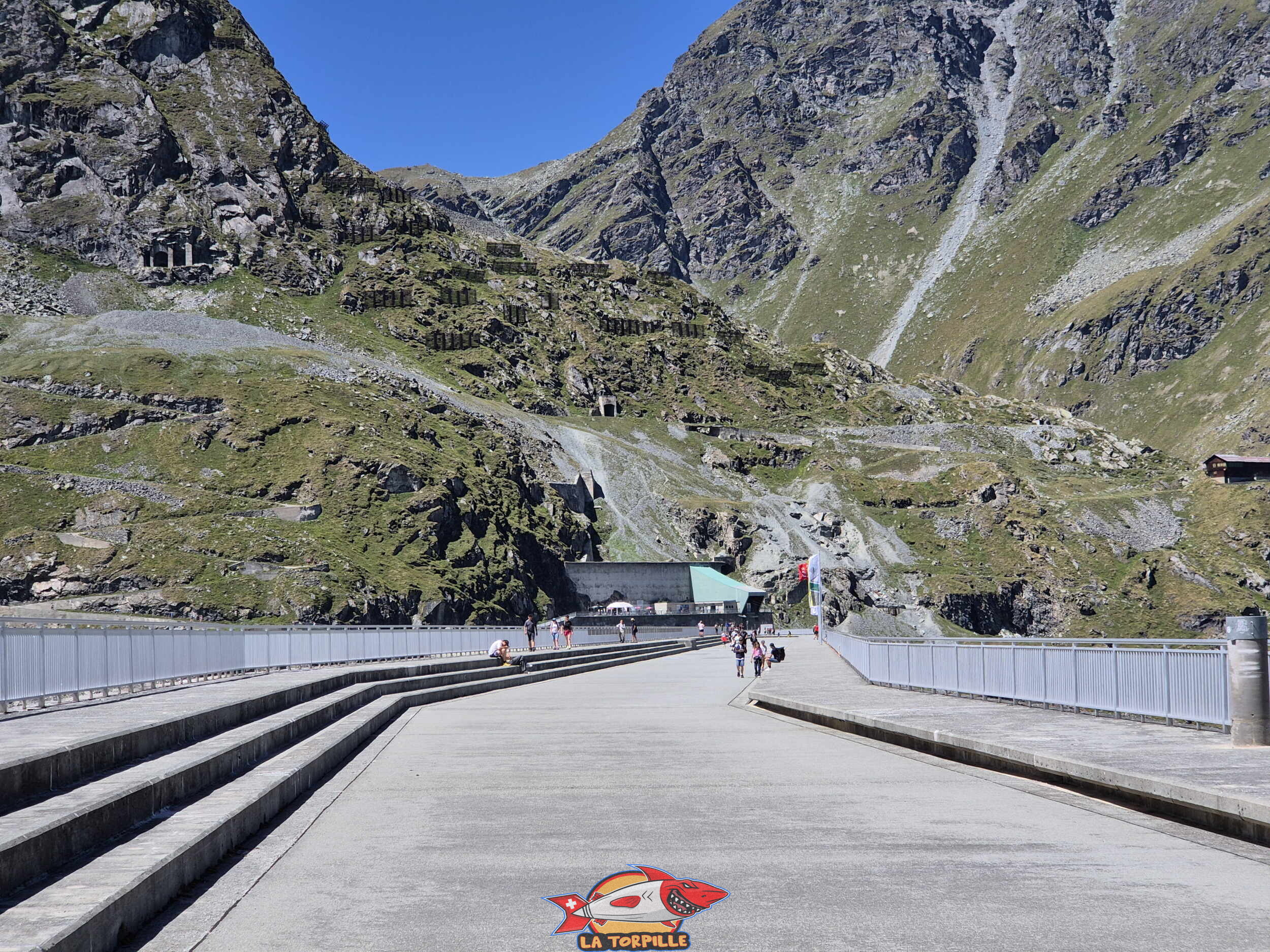

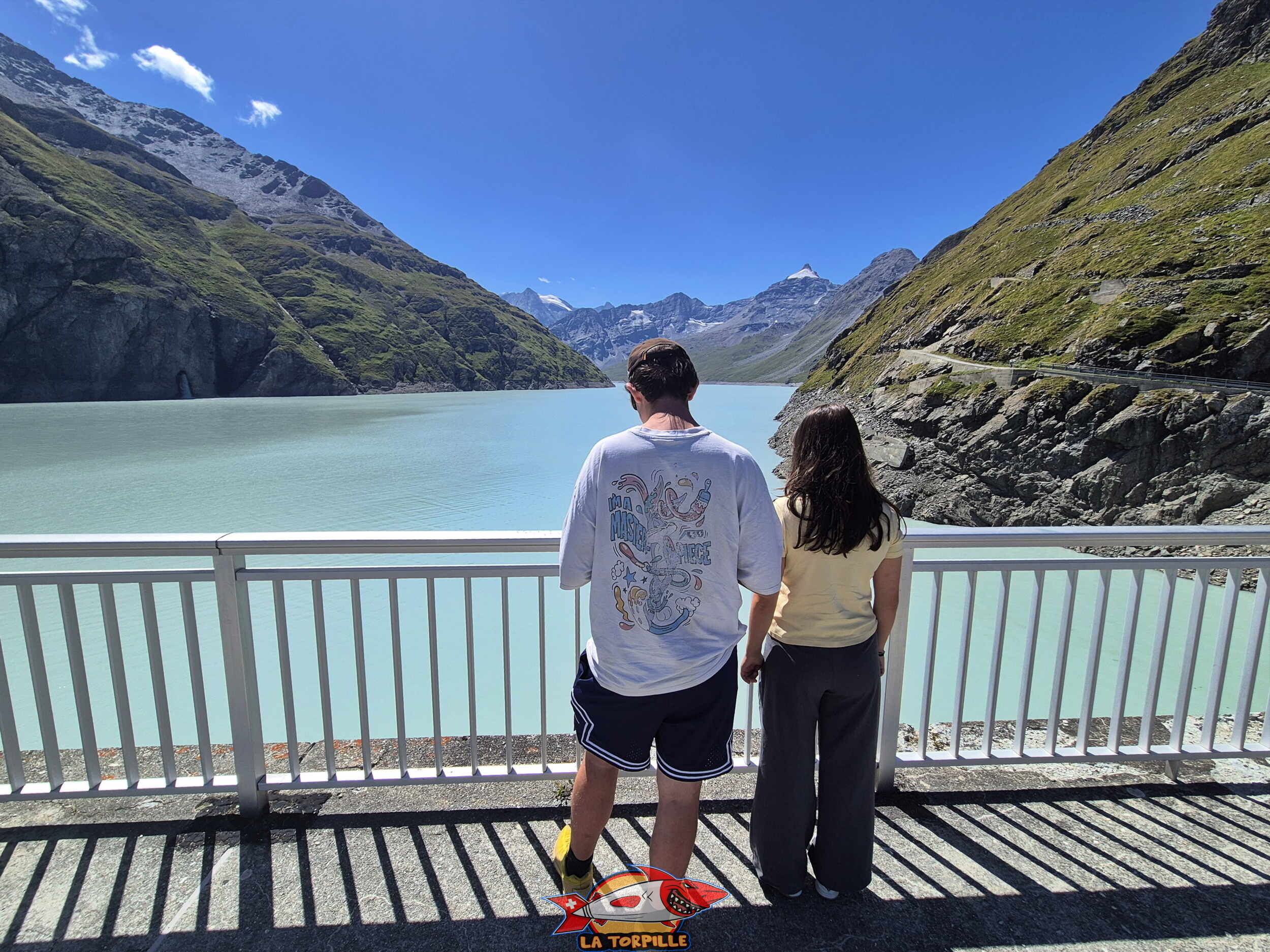

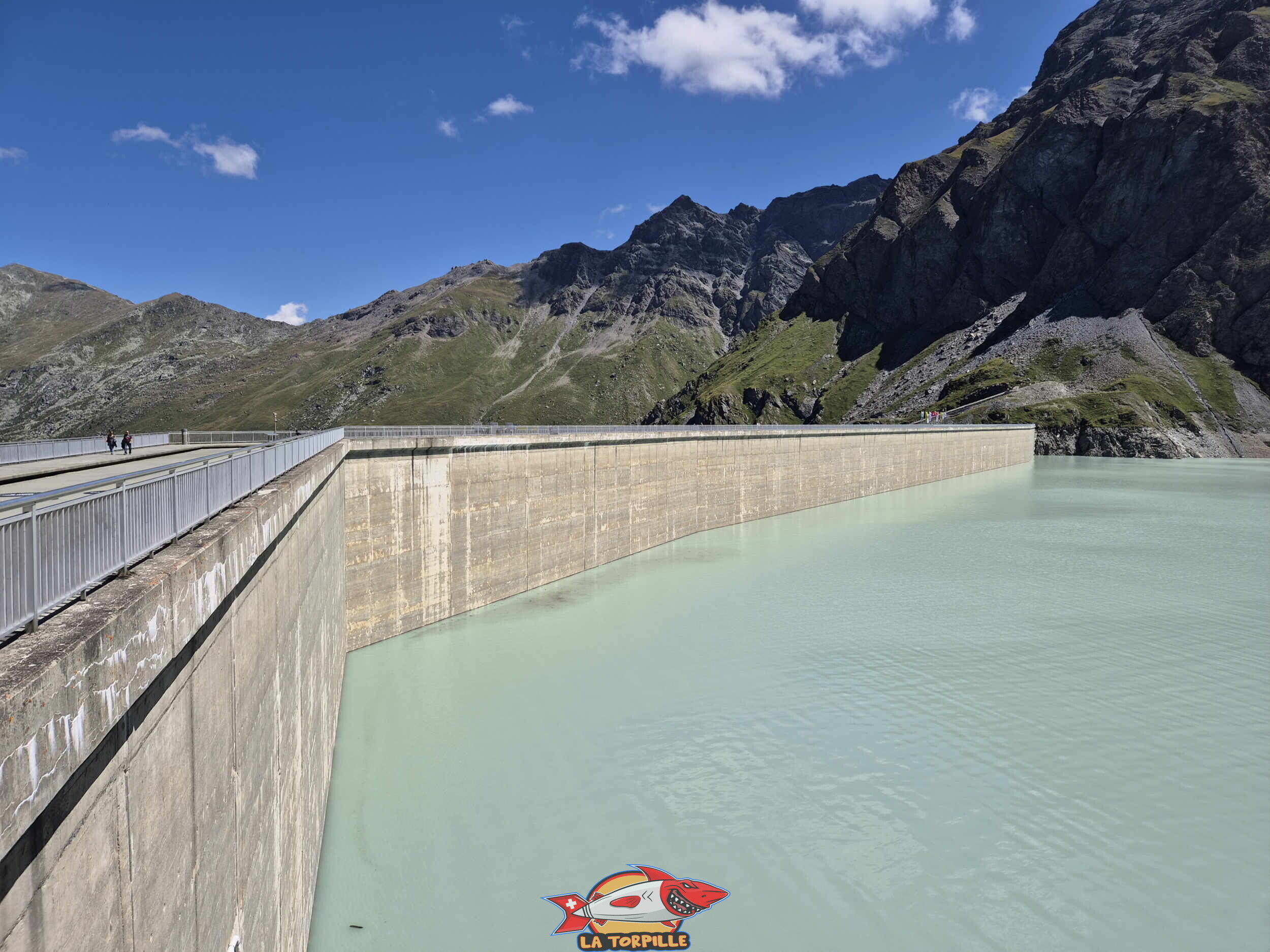

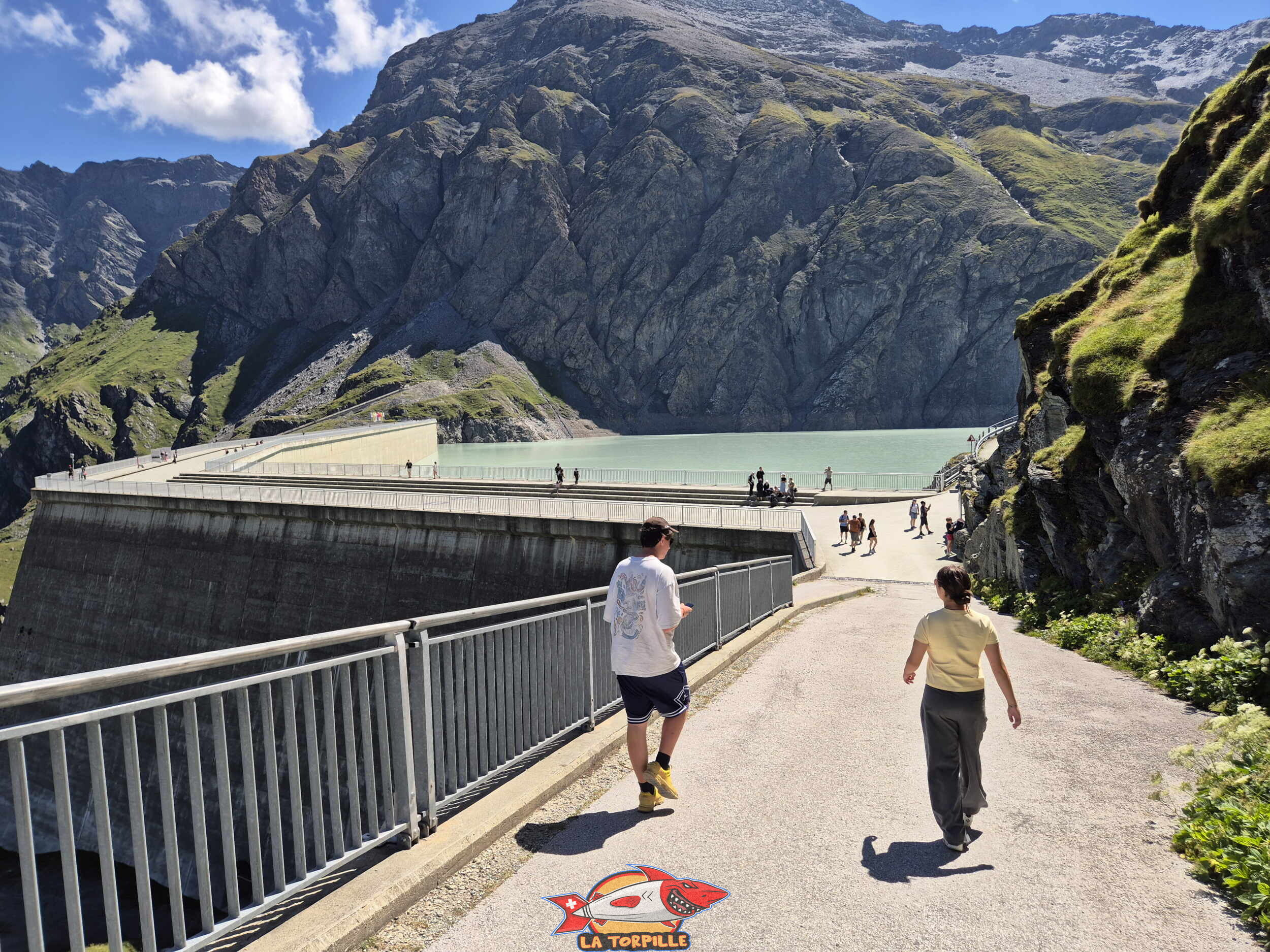

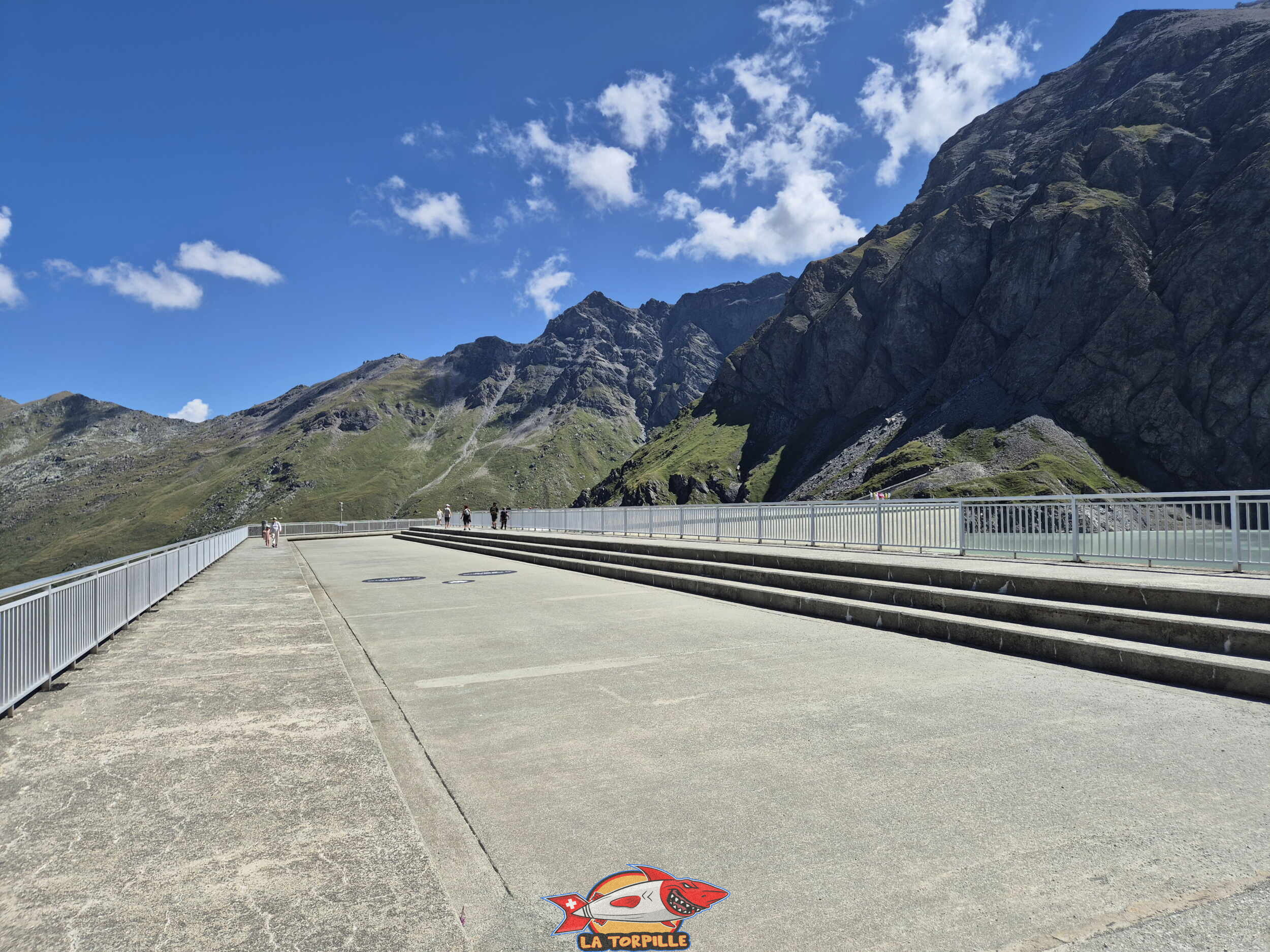

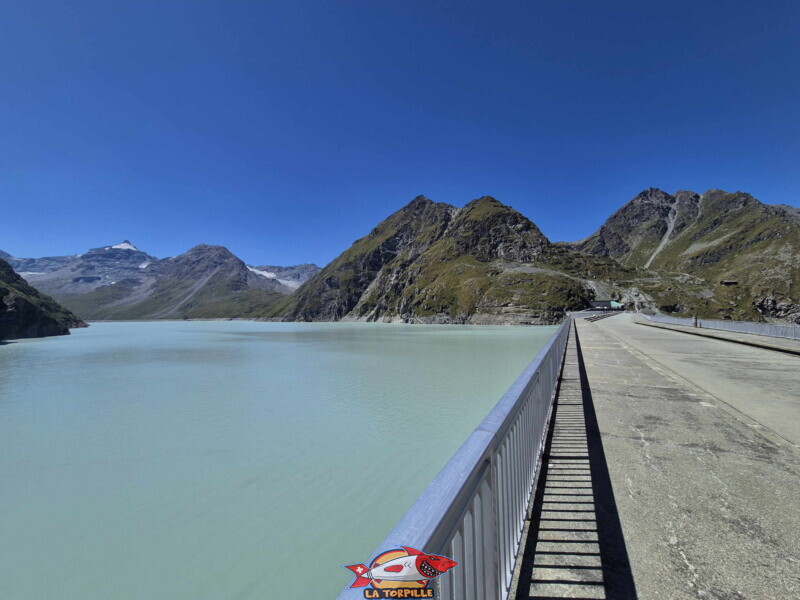

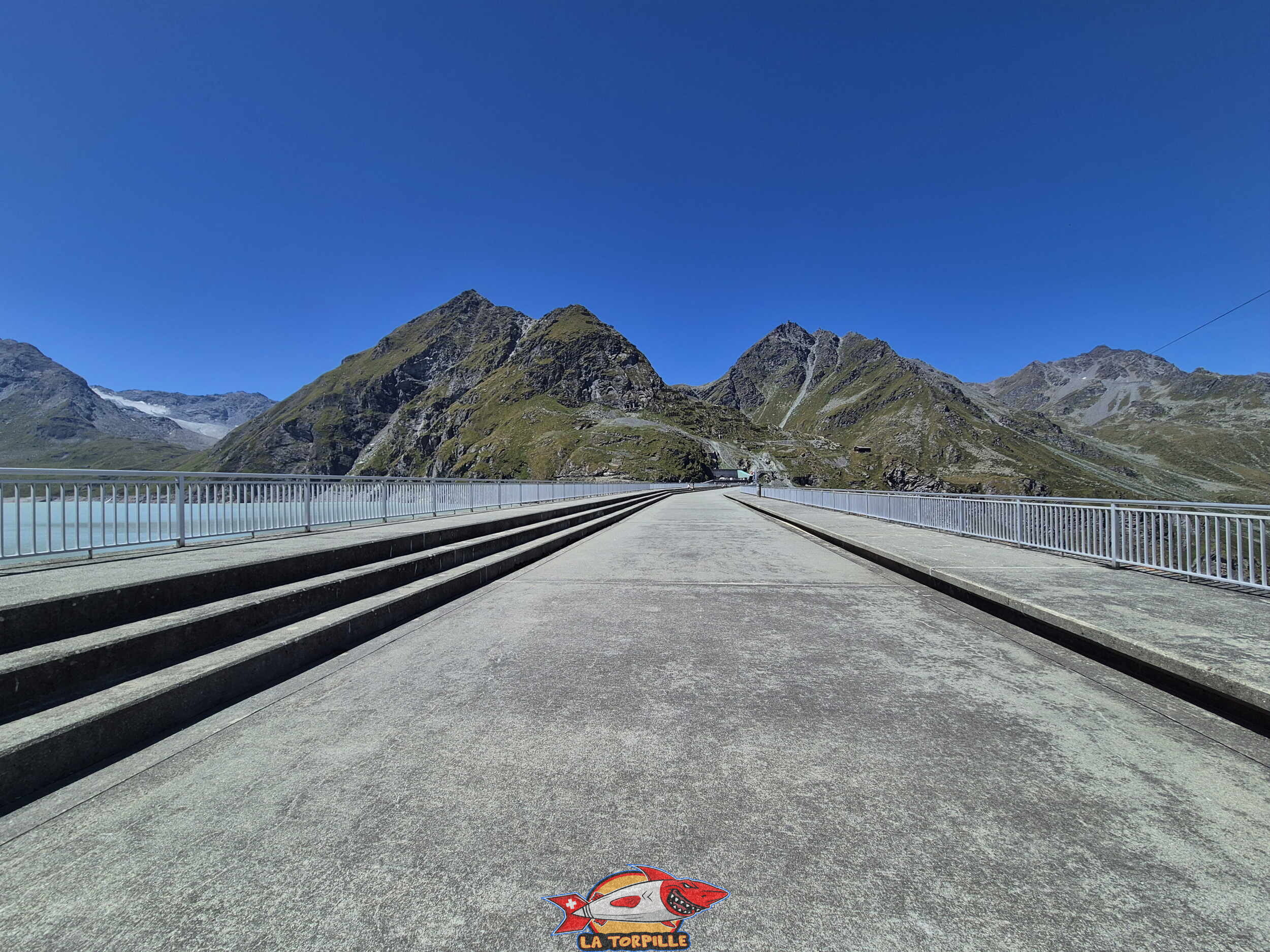

Le couronnement

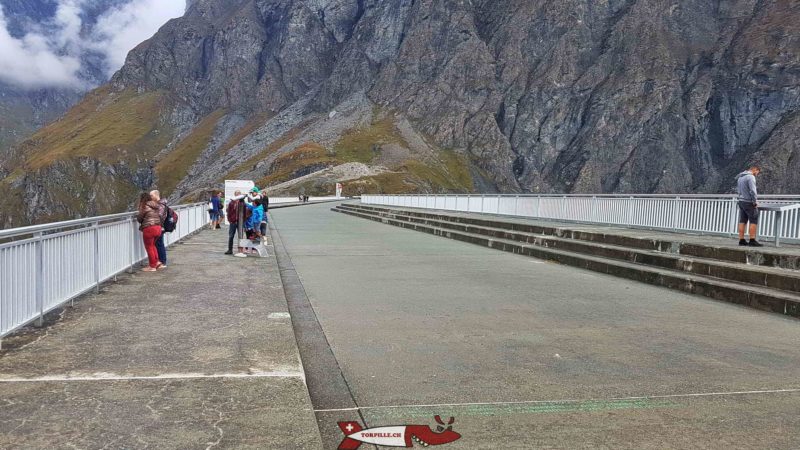

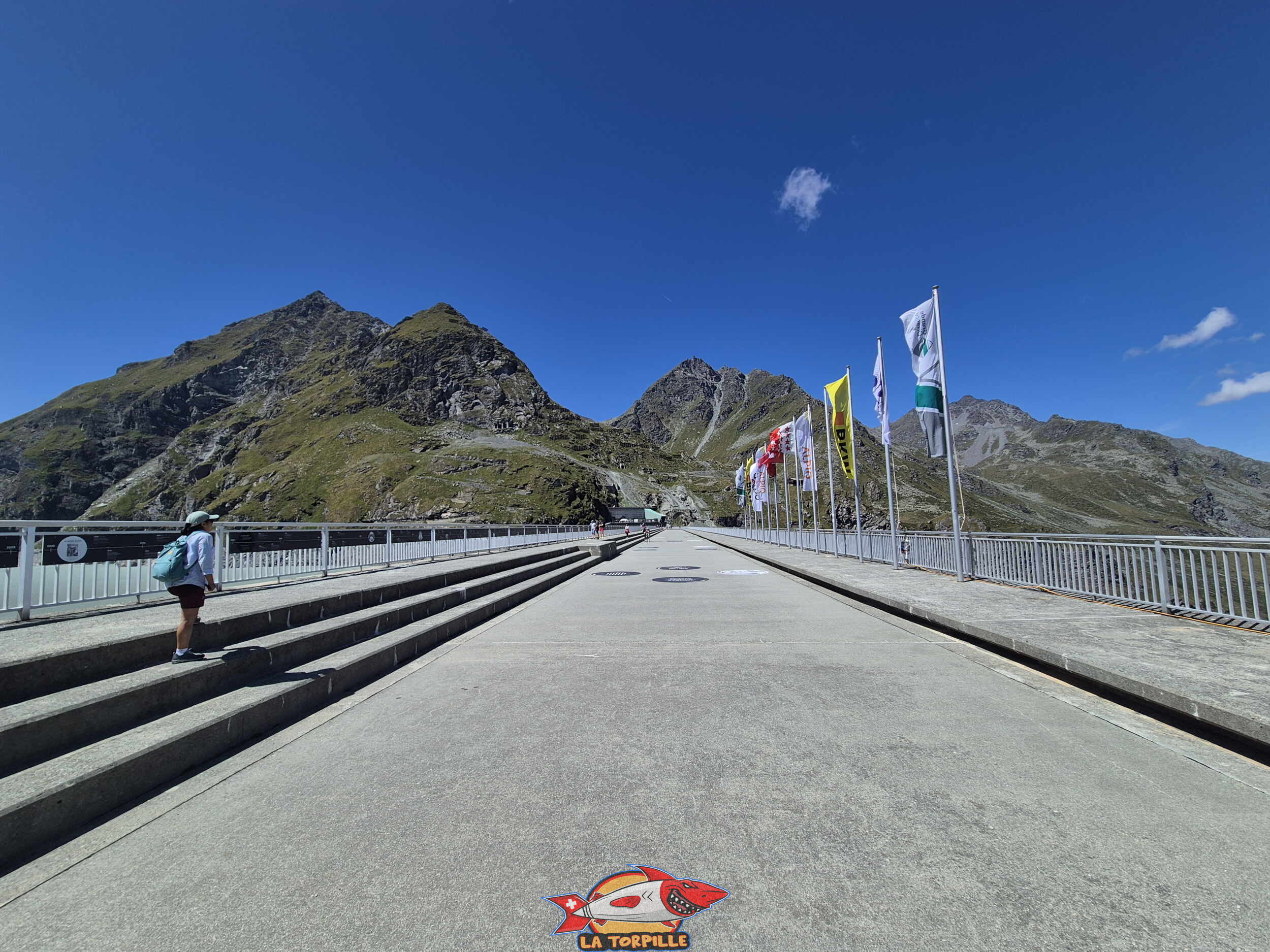

Long de 700 mĂštres pour une largeur de 15 mĂštres. Permet d’observer le lac de Dix avec les montagnes qui l’entourent et de l’autre cĂŽtĂ© le val d’HĂ©rĂ©mance.

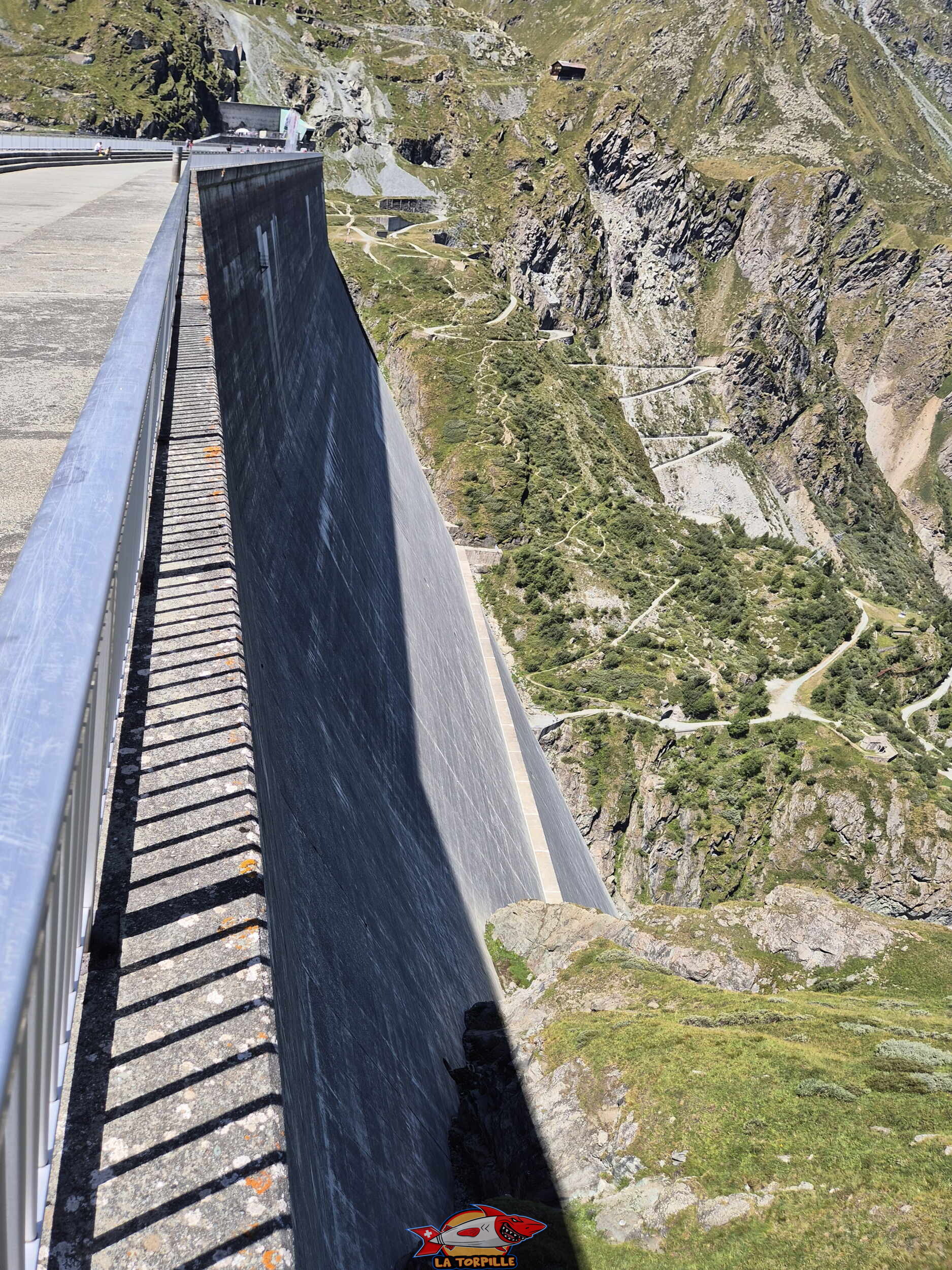

Le barrage de la Grande Dixence depuis la station supérieure du téléphérique Le couronnement du barrage de la Grande Dixence

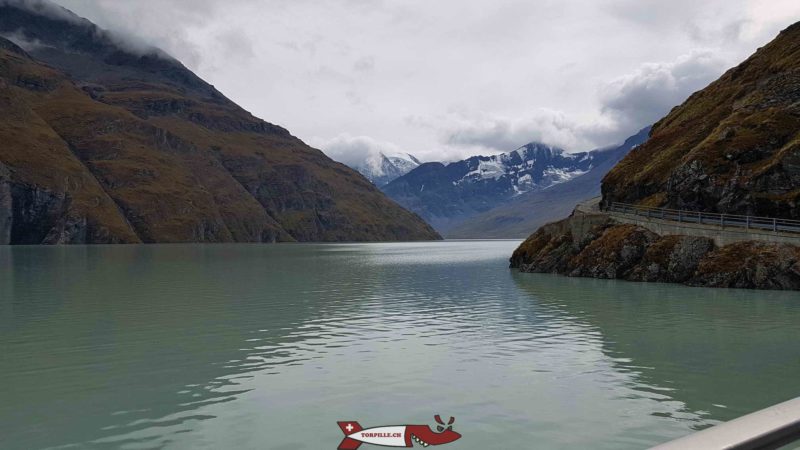

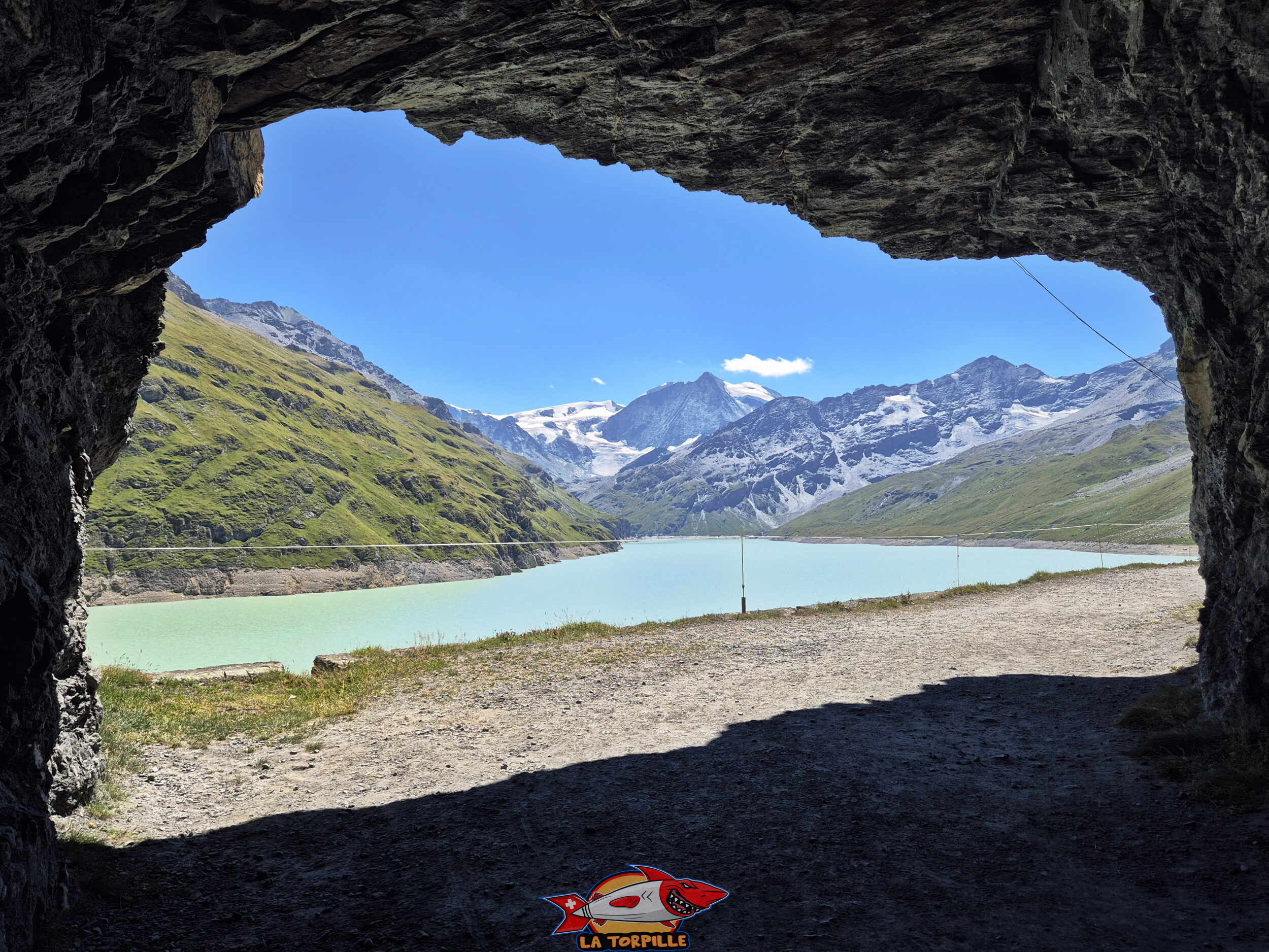

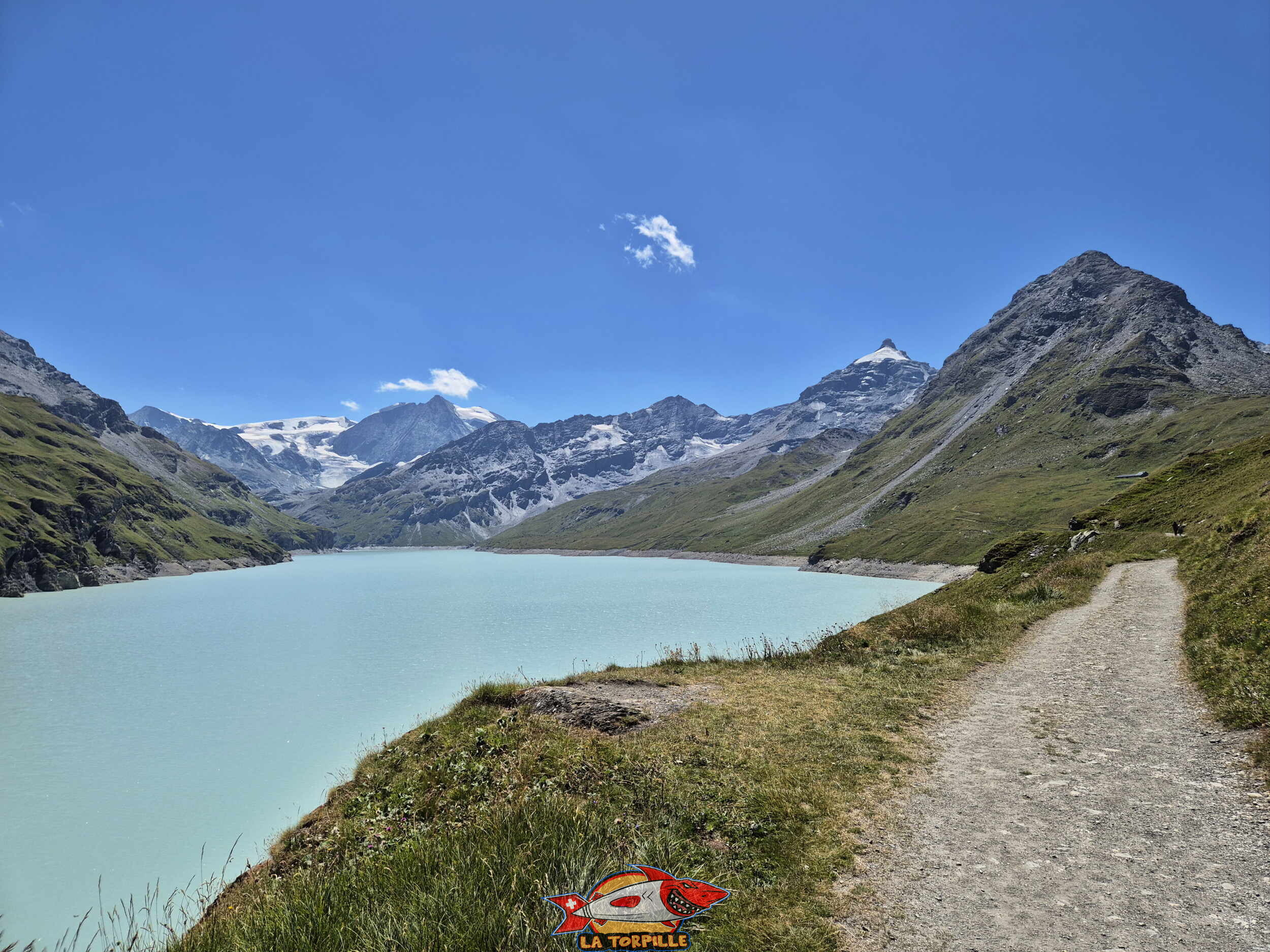

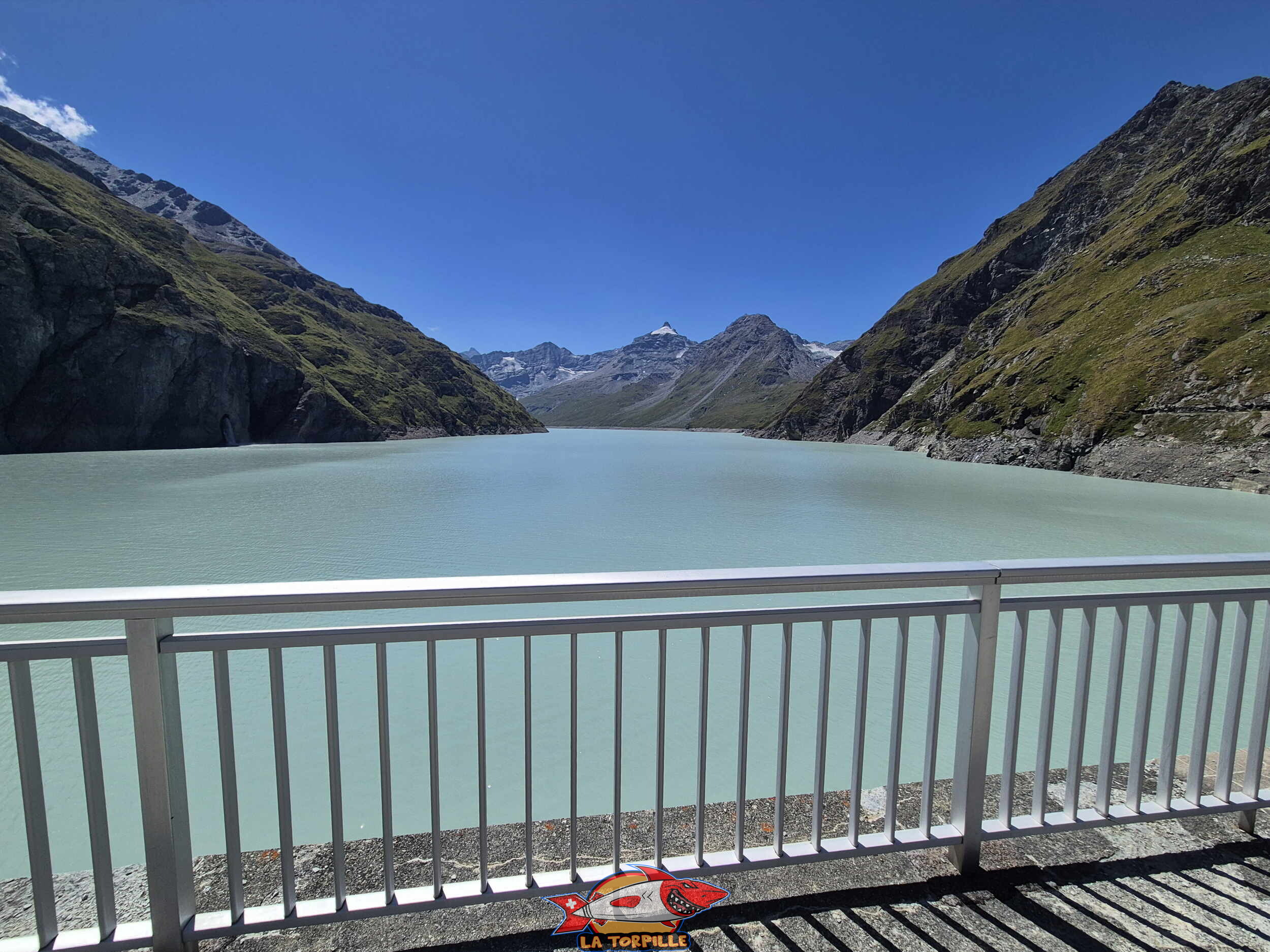

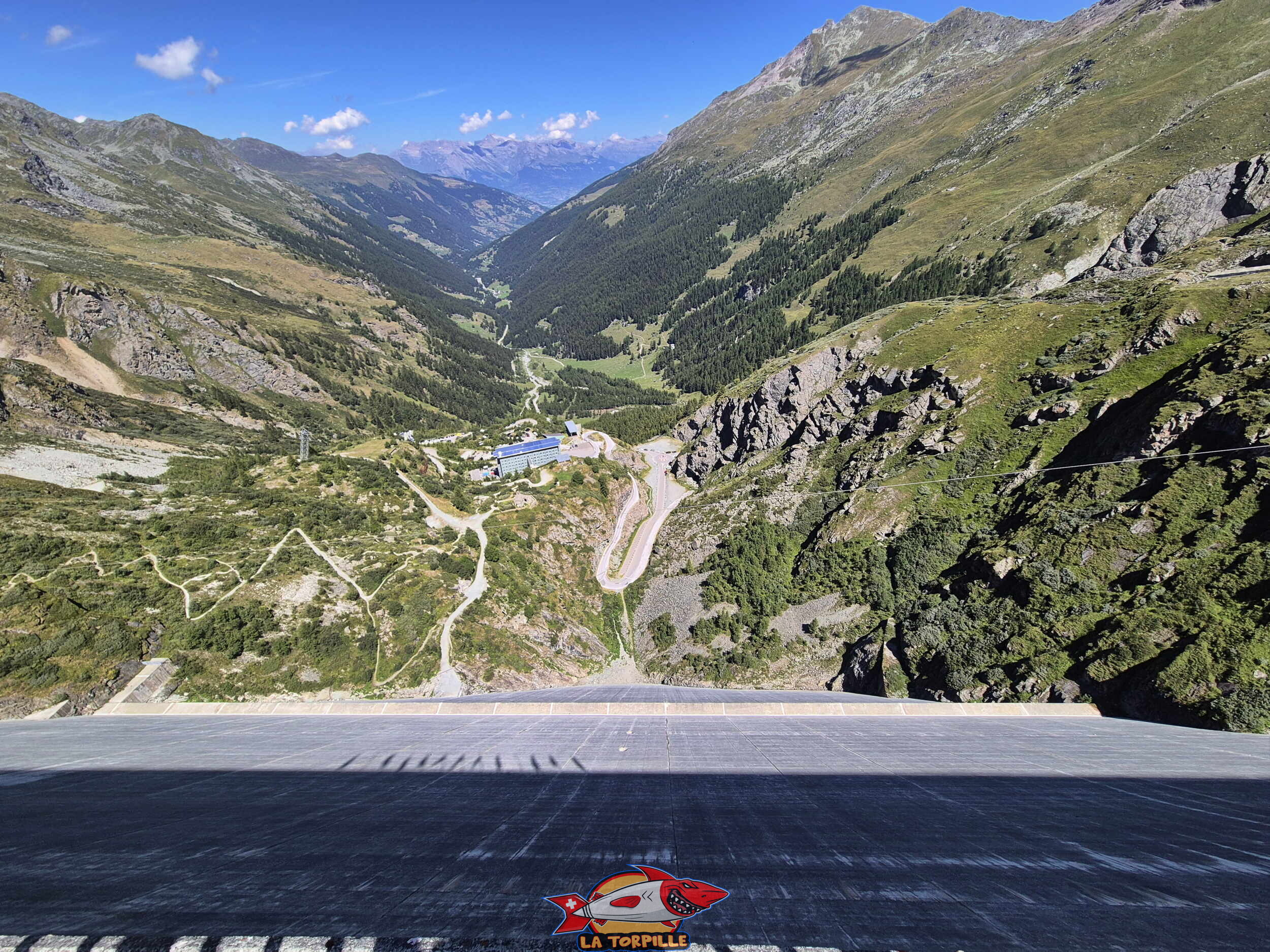

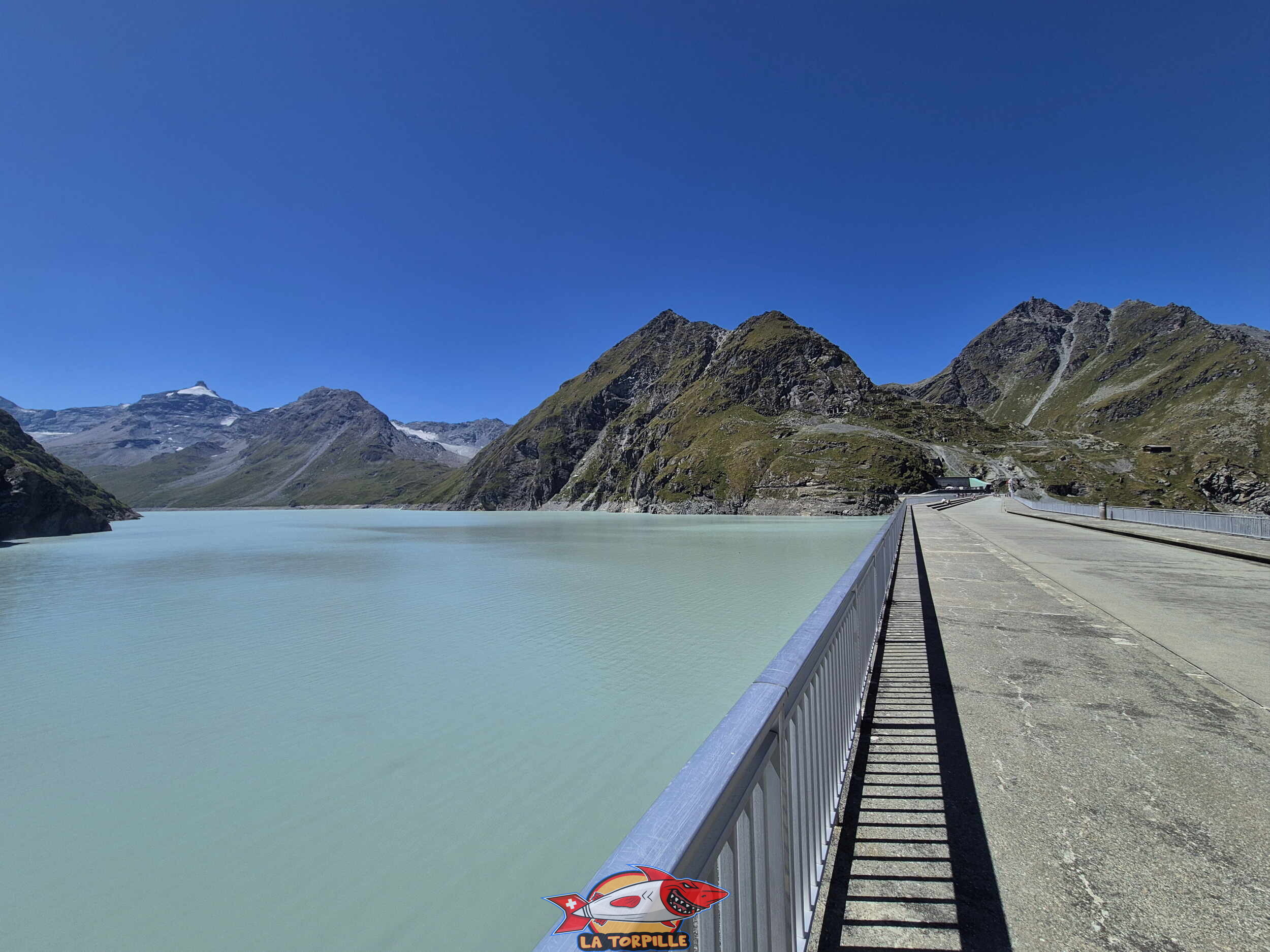

Le lac des Dix depuis le couronnement du barrage de la Grande Dixence Le val d'Hérémance depuis le couronnement du barrage de la Grande Dixence

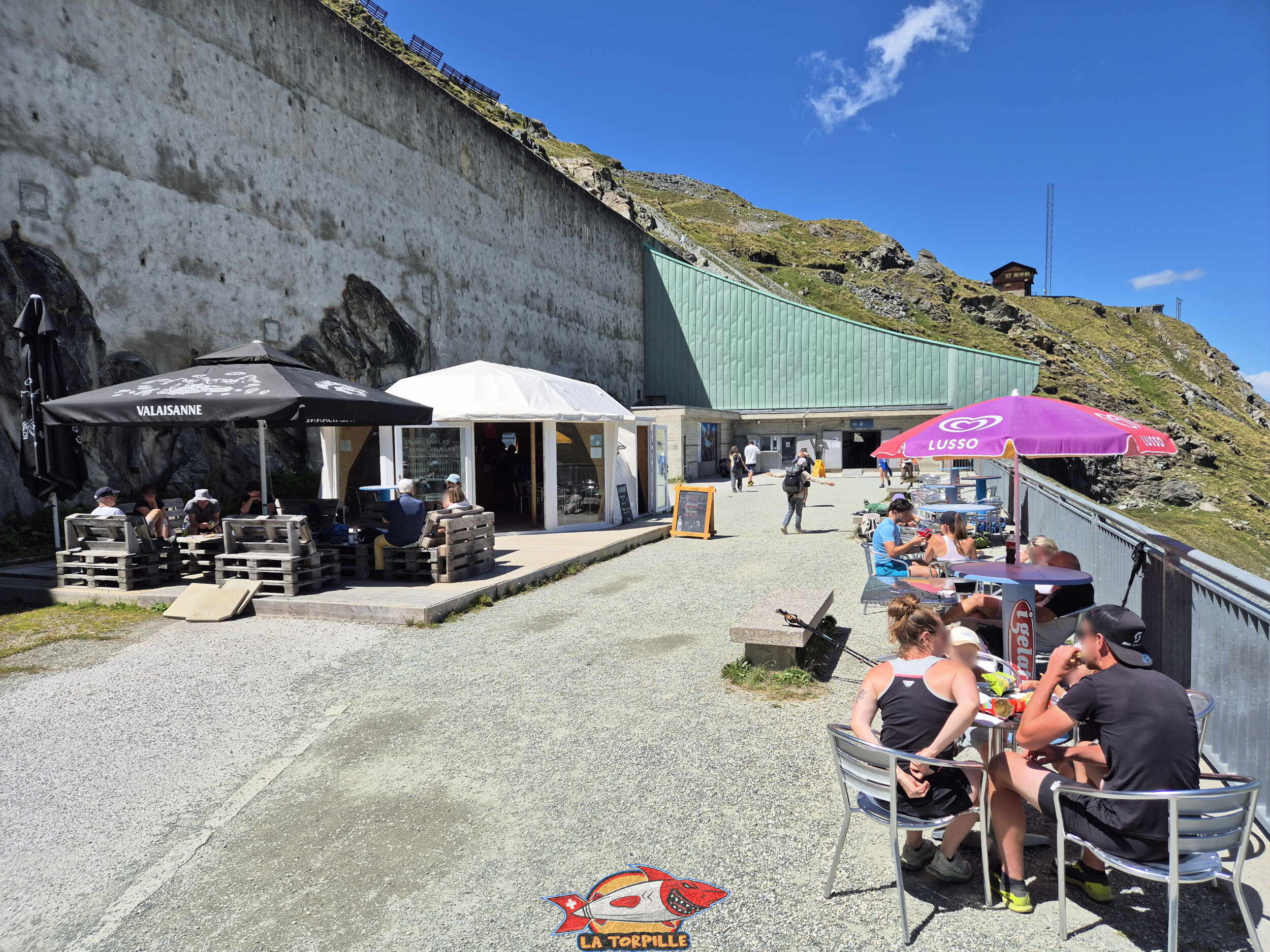

Le bar « les choucas »


Propose quelques petites restaurations et boissons à cÎté de la gare supérieur du téléphérique.
Le bar les choucas à cÎté de la station supérieure du téléphérique de la Grande Dixence

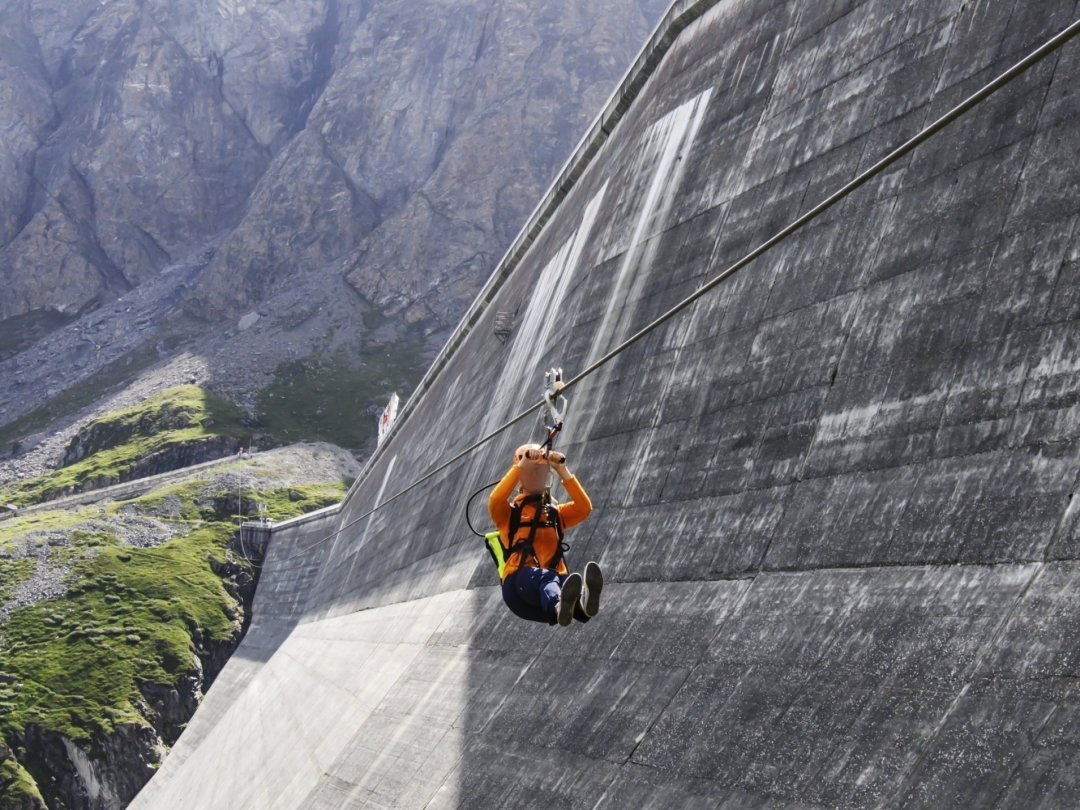

La tyrolienne


Longue de 700 mĂštres, c’est la plus longue de Suisse. Elle part du couronnement du barrage Ă  l’extrĂ©mitĂ© opposĂ©e Ă  la gare du tĂ©lĂ©phĂ©rique et longe le mur du barrage de la Grande Dixence cotĂ© aval et se termine sous les fils du tĂ©lĂ©phĂ©rique, Ă  mi-parcours.
La tyrolienne longue de 700 mÚtres qui part depuis l'extrémité Est du barrage de la Grande Dixence

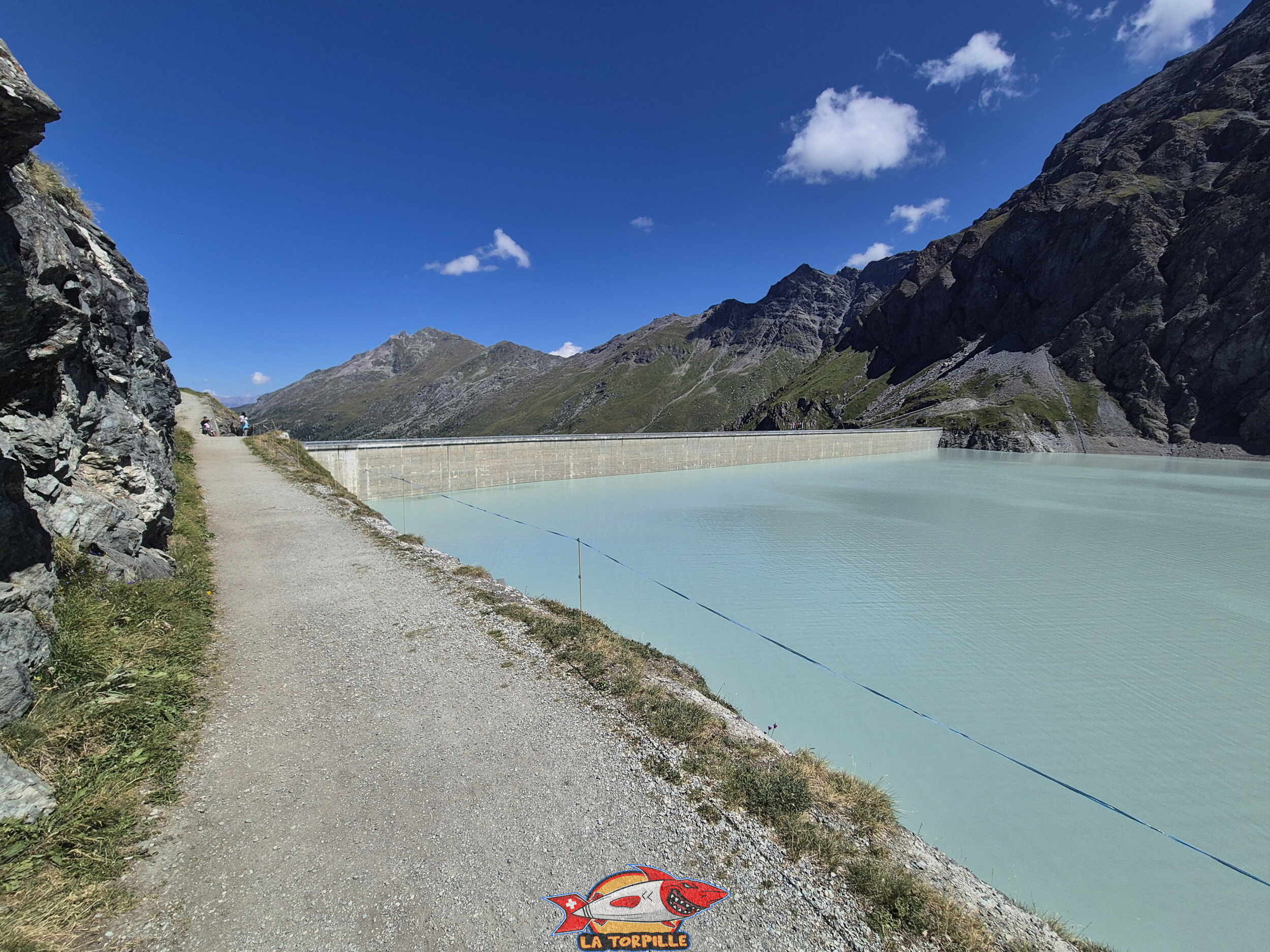

Le sentier des bouquetins

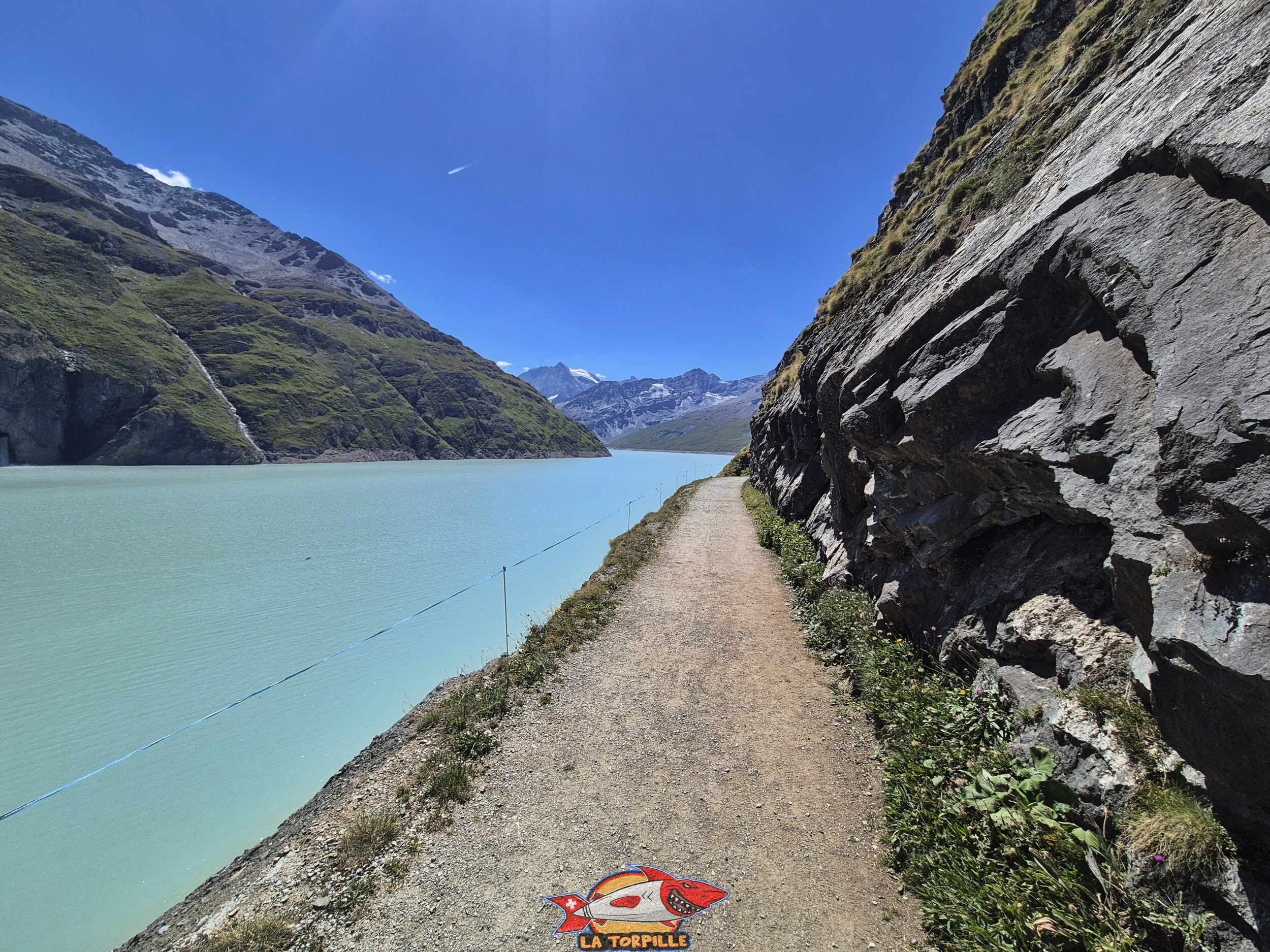

Magnifique boucle autour du Mont Blava d’une durĂ©e de 4 heures pour 780 mĂštres de dĂ©nivelĂ© positif et 11 kilomĂštres de longueur. Le sentier part de la gare du tĂ©lĂ©phĂ©rique et commence par longer le cĂŽtĂ© ouest du lac en direction du fond du val des Dix. Il grimpe au col des Roux, passe par la cabane de Pra-Fleuri et finalement revient au tĂ©lĂ©phĂ©rique.

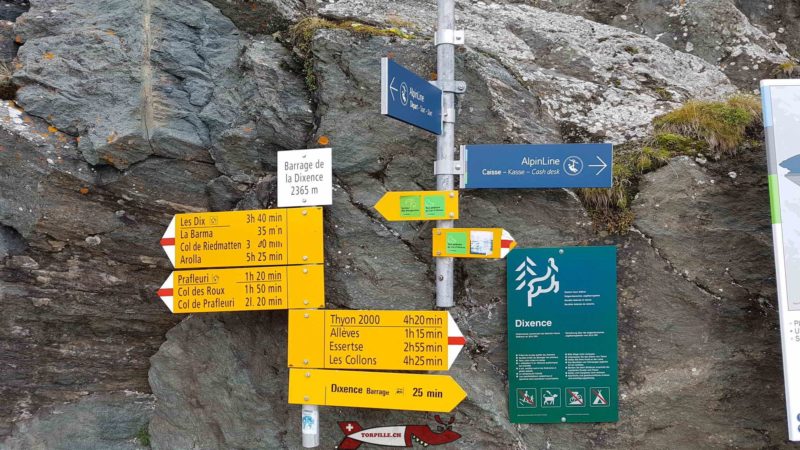

Un panneau indicateur au début du sentier des bouquetins et le circuit dessiné sur une carte.
Des panneaux indicateurs à coté de l'arrivée du téléphérique du barrage de la Grande Dixence Le parcours du sentier des bouquetins passant par le barrage de la Grande Dixence

Le complexe hydroélectrique de la Grande Dixence


Le barrage de la Dixence


Le Barrage de la Grande Dixence est  situĂ© au fond de la vallĂ©e d’Heremance, vallĂ©e latĂ©rale Ă  hauteur de Sion dans le Valais. Il est le successeur du barrage de la Dixence, construit lĂ©gĂšrement en amont et mis en service en 1935. Lorsque la retenue d’eau qui forme le Lac des Dix est basse, l’ancien barrage est visible comme sur cette photo de notrehistoire.ch.
Le barrage de la Dixence avait une forme arquĂ©e mais pas les caractĂ©ristique d’un barrage voute comme celui de Mauvoisin, Emosson ou de Monstalvens mais celui d’un barrage poids.  Il avait les caractĂ©ristiques remarquables suivants:

  • Altitude couronnement: 2241m
  • Longueur: 458m
  • Largeur base: 87m
  • Largeur couronnement: 3.5m
  • Volume bĂ©ton: 421’000 m3
  • Hauteur: 88m
  • Retenue d’eau: 50 millions m3

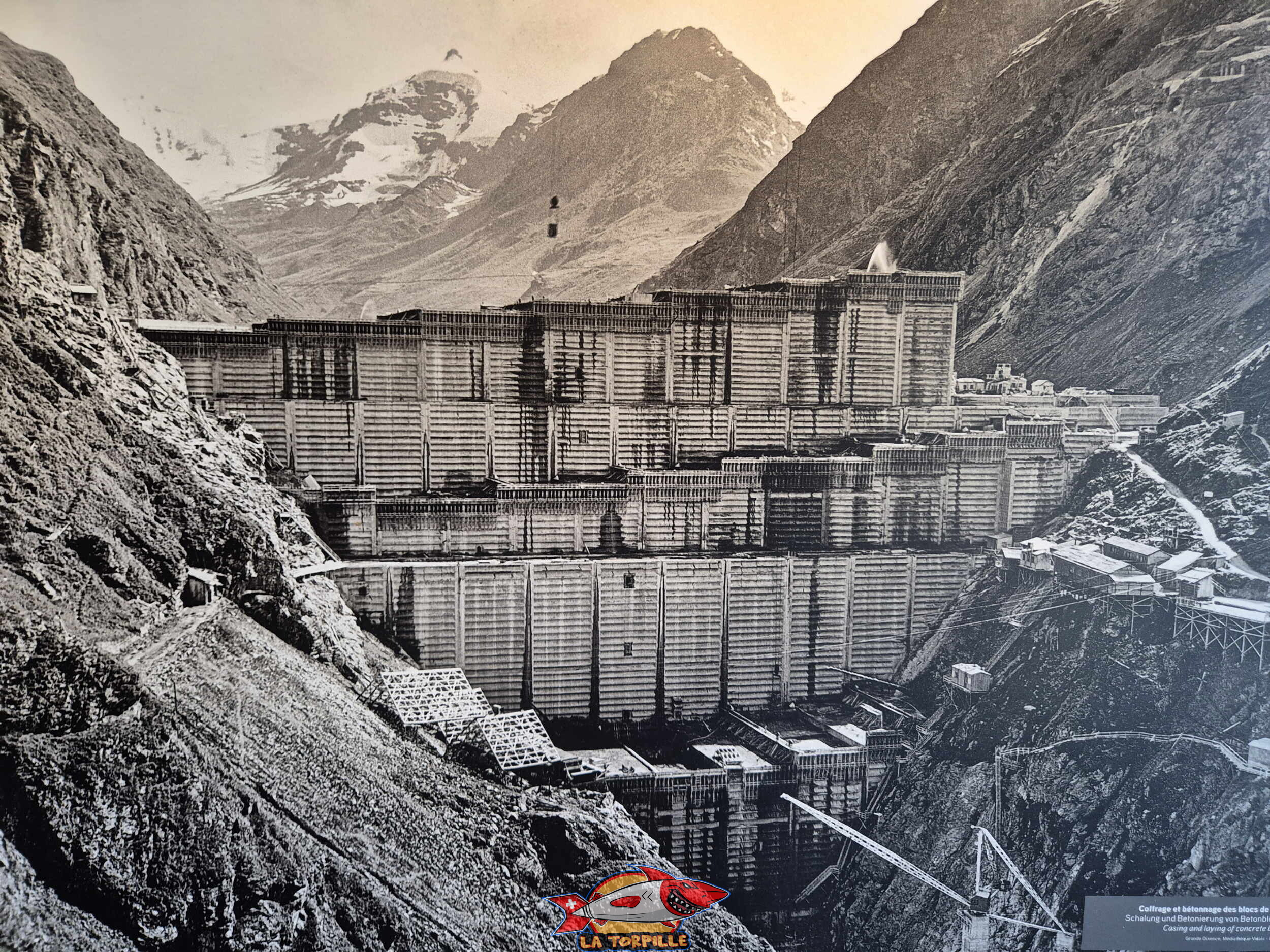

Le barrage de la Dixence et le barrage de la Grande Dixence en construction. Photo Wikimedia.org. Werner Friedli.
Le barrage de la Dixence et le barrage de la Grande Dixence en construction

Le barrage de la grande Dixence

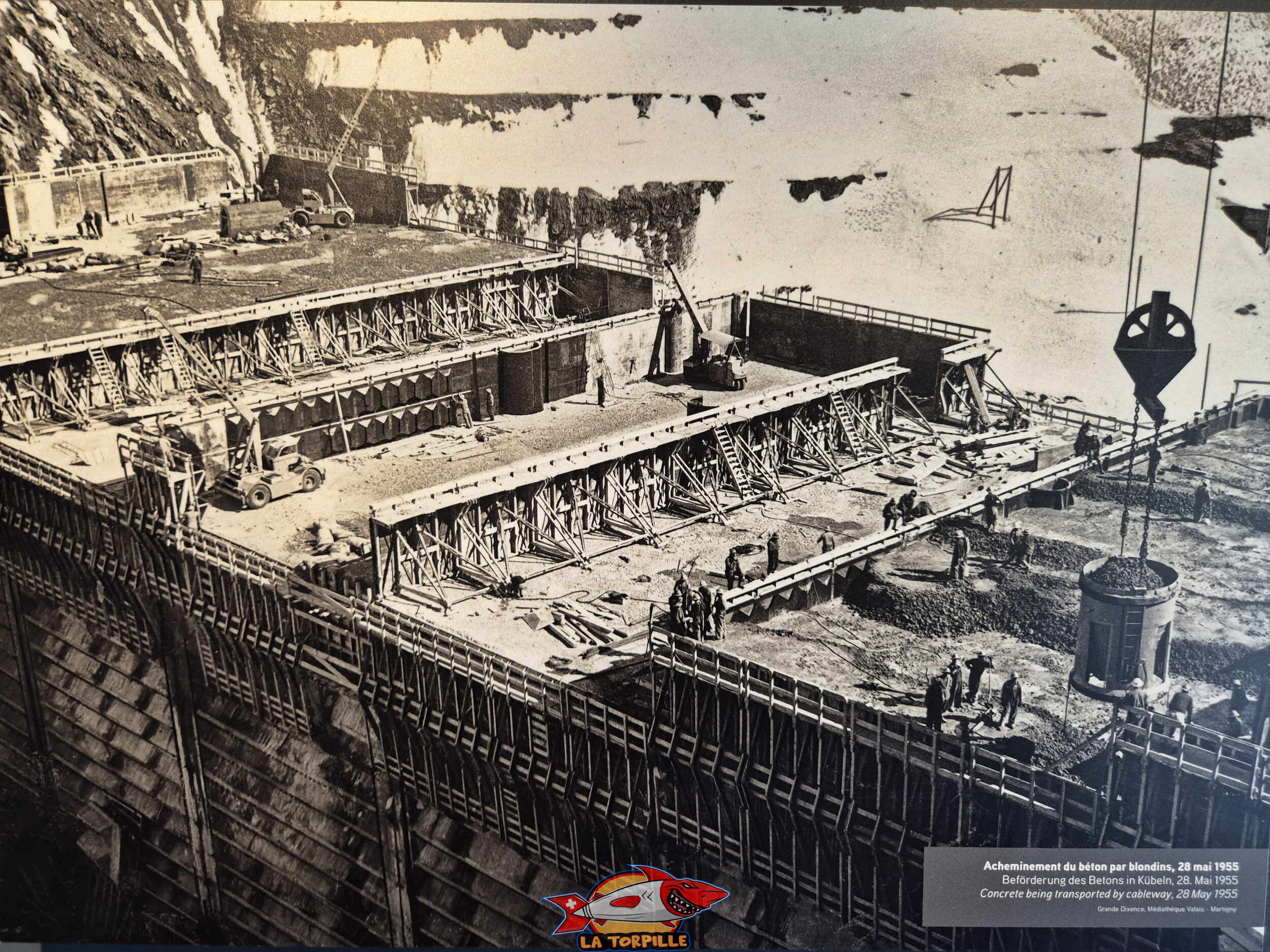

Le projet de construction de la Grande-Dixence commence en 1942 et la construction dure de 1953 Ă  1961. En 1968 toutes les infrastructures permettant la production maximale sont construites. Environ 3000 ouvriers travaillent sur le barrages venant des vallĂ©es environnantes, des autres cantons Suisse mais aussi d’Italie. Ces derniers travaillaient souvent dans des conditions prĂ©caires et mĂȘme non dĂ©clarĂ©s, Ă  telle point que  le nombre de dĂ©cĂšs exacte pendant la constructions est inconnu. Toutes les cimenteries de Suisse travaillaient pour le barrage, la roche nĂ©cessaire au bĂ©ton est prise sur place. Une tĂ©lĂ©phĂ©rique amĂšne le ciment depuis la plaine jusqu’au barrage. Il a Ă©tĂ© dĂ©mantelĂ© aprĂšs la construction du barrage.
La route menant depuis Sion au barrage empreinte le Val d’HĂ©rens, puis le val d’Heremance par une route en trĂšs bonne Ă©tat. C’est d’ailleurs la construction du barrage et des infrastructures liĂ©es dans les autres vallĂ©es qui permit de dĂ©senclaver ces rĂ©gions.

Tambour magnétique exposé au musée des sciences de la terre à Martigny qui servi à récupérer la magnétite des sables à béton de la Grande Dixence.
Tambour magnétique exposé au musée des sciences de la terre à Martigny qui servi à récupérer la magnétite des sables à béton de la Grande Dixence.

Le barrage de la Grande Dixence est un barrage de type « Poids » oĂč le barrage seul s’oppose Ă  la force de l’eau, il est le plus haut du monde dans sa catĂ©gorie et est restĂ© pendant de nombreuses annĂ©es le plus haut du monde toute catĂ©gorie. Il est d’autant plus remarquable qu’il est construit dans les annĂ©es 1950 contrairement Ă  ses homologues mondiaux construits souvent aprĂšs les annĂ©es 2000 et donc avec des moyens technologiques bien plus avancĂ©es. Voici quelques chiffres marquants du barrage de la Grande Dixence: (Voir tout les dĂ©tails)

  • Retenue d’eau: 400 millions de m3
  • Hauteur: 285m
  • Largeur de Base: 195m
  • Largeur du couronnement: 15m
  • Longueur du couronnement: 748m
  • Altitude couronnement: 2364m
  • Volume de bĂ©ton: 6 millions de m3

Les deux plus grands barrages de Suisse, le barrage de la Grande Dixence de type « poids » et le barrage de Mauvoisin de type « voute ».
Le barrage de Mauvoisin est avec le barrage de la Grande Dixence le plus haut de Suisse Le barrage de Mauvoisin est avec le barrage de la Grande Dixence le plus haut de Suisse

Le bassin versant


Le barrage de la Grande Dixence est situĂ© Ă  une haute altitude, 2360 pour son couronnement,  ce qui a pour dĂ©savantage de limiter fortement son bassin versant naturel. Pour remplir l’immense rĂ©servoir du Lac des Dix et ses 400 millions de m3, le bassin versant est augmentĂ© Ă  une immense zone de 400km2 grĂące Ă  un rĂ©seau de collecteurs unique au monde.

Les eaux sont pompĂ©es dans le fond des vallĂ©es jusqu’Ă  Zermatt par 4 stations de pompages qui pompent les eaux dans le collecteur principal de la Grande Dixence qui part Ă  hauteur de Zermatt jusqu’au Lac des Dix en pente douce. Un vĂ©hicule peut circuler dans ce collecteur long de 40km environ et l’hiver aucune eau n’y coule en raison de l’absence de la fonte des neiges. Les 4 stations de pompages sont Z’mutt, Stafel situĂ©s au fond du Mattertal aprĂšs Zermatt ainsi que FerpĂšcle et  Arolla au fond du Val d’HĂ©rens. Le total des eaux pompé  en Ă©tĂ© est de 350millions de m3 d’eau tandis que le total des galeries d’amenĂ©e d’eau vers le Lac des Dix atteint les 100km collectant les eaux de 35 glaciers pour 75 prises d’eau. A noter que la station de pompage de Z’mutt est constituĂ©e d’un barrage de 74 mĂštre de hauteur.

Un autre barrage, au nord-ouest, le barrage de Cleuson retient 20 millions de m3 d’eau. L’eau du barrage est pompĂ©e dans la Grande-Dixence. Ce barrage est situĂ© au fond du val de Nendaz au Pied du Mont-Fort et du Mont-GelĂ©.

L’eau du barrage de la Grande Dixence contenu dans le lac des Dix est au plus bas en avril quand il atteint moins de 10% du volume maximal et gĂ©nĂ©ralement au plus haut en septembre. Une webcam permet d’avoir une vue sur le barrage ainsi que des statistiques en temps rĂ©elle intĂ©ressantes sur le volume de la retenue et le dĂ©bit du collecteur principal.

♠ Se rĂ©fĂ©rer au site web de la Grande Dixence -> cliquer sur « AMÉNAGEMENT » dans la barre de titre en haut de page.

Les usines Ă©lectriques


♠ Se rĂ©fĂ©rer au site web de la Grande Dixence -> cliquer sur « AmĂ©nagement »

Les eaux du barrage de la Grande Dixence sont turbinĂ©es par 3 usines en aval afin de profiter de la vitesse de l’eau. L’usine de Chandoline datant des annĂ©es 1930 qui recevait l’eau directement du barrage a Ă©tĂ© mise hors service en 2013.

  1. L’usine de Fionnay dans le Val de Bagnes, 5km en dessous du Barrage de Mauvoisin. Elle turbine l’eau venant directement du barrage de la Grande-Dixence dans une galerie souterraine passant sous la Rosablanche. AprĂšs turbinage l’eau sort dans le bassin de compensation II de Fionnay Ă  cotĂ© du bassin de compensation I provenant de l’eau turbinĂ©e de l’eau du barrage de Mauvoisin par une autre centrale.
  2. L’usine souterraine de Nendaz dans la vallĂ©e du RhĂŽne reçoit les eaux depuis le bassin de compensation II aprĂšs une chute d’eau de 1000m et est traitĂ©e par des turbines Pelton puis rejetĂ©e dans le RhĂŽne.  Au passage, les eaux de la Fara, provenant du vallon d’IsĂ©rables, sont introduites dans la conduite forcĂ©e allant Ă  Nendaz.
  3. La fameuse usine du Bieudron dans la vallĂ©e du RhĂŽne tout prĂšs de Sion est mise en service plus rĂ©cemment en 1998  et reçoit l’eau directement du barrage aprĂšs une chute d’eau maximale d’environ 1880m. C’est la plus haute chute d’eau du monde. En 2e vient l’usine de Fully prĂšs de Martigny avec une chute d’eau de 1672m par rapport au barrage de Fully. L’usine du Bieudron contient 3 turbines Pelton ayant chacune la plus grande puissance d’une turbine Pelton au monde avec 423 MW. Cinq injecteurs propulsent l’eau arrivant Ă  prĂšs de 700 Km/h sur  les turbines d’un diamĂštre de 4m60. Les usines du Bieudron et Nendaz sont contiguĂ«s et souterraines Ă  environ 200m du bĂątiment administratif à l’intĂ©rieur de la roche. La canalisation entre le barrage et l’usine est entiĂšrement souterraine et gainĂ©e par des tubes en acier. Une nouvelle sortie du barrage est percĂ©e par une foreuse au pied du barrage.

♠ Se rĂ©fĂ©rer au site web de la Grande Dixence -> cliquer sur « AMÉNAGEMENT » dans la barre de titre en haut de page.

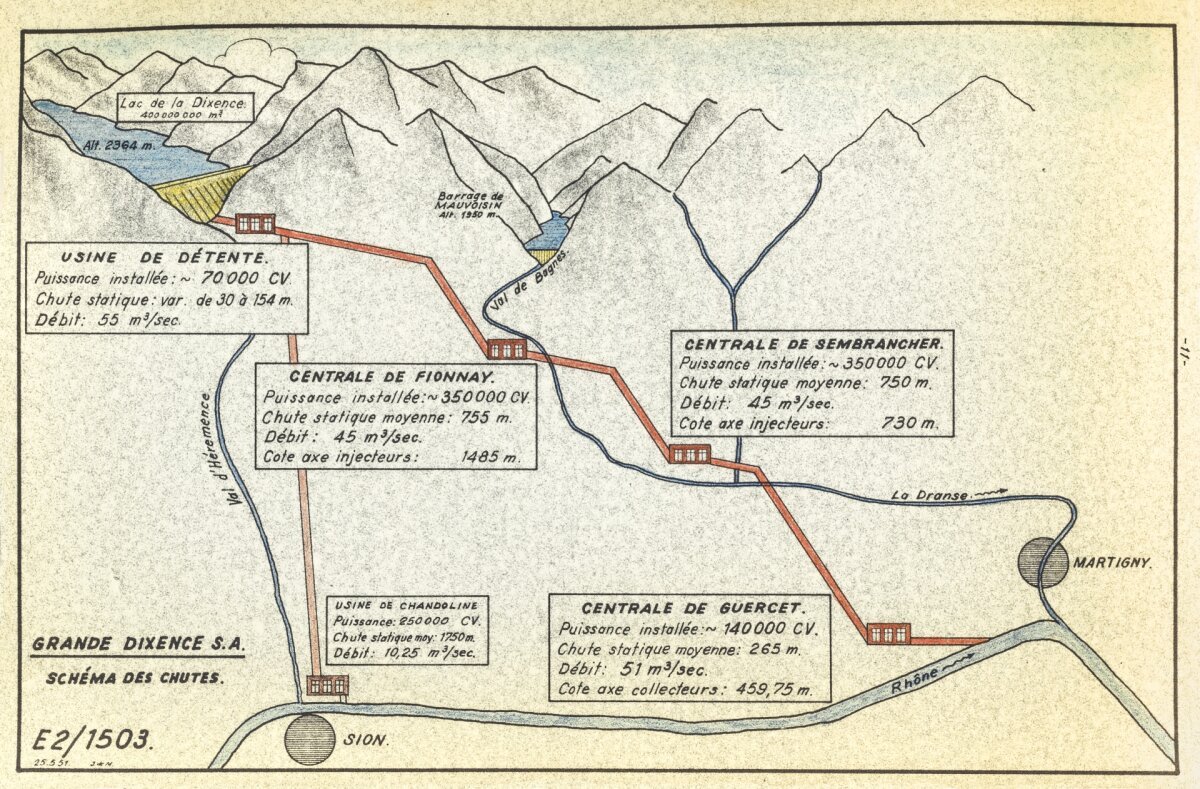

SchĂ©mas de l’acheminement de l’eau dans le complexe de la Grande Dixence. SchĂ©ma Wikimedia.org
complexe hydroelectrique du barrage de la grande dixence complexe hydroelectrique du barrage de le grande dixence

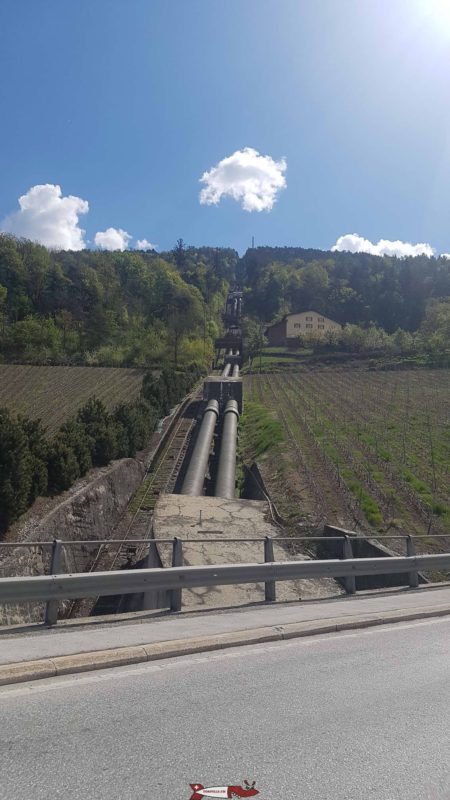

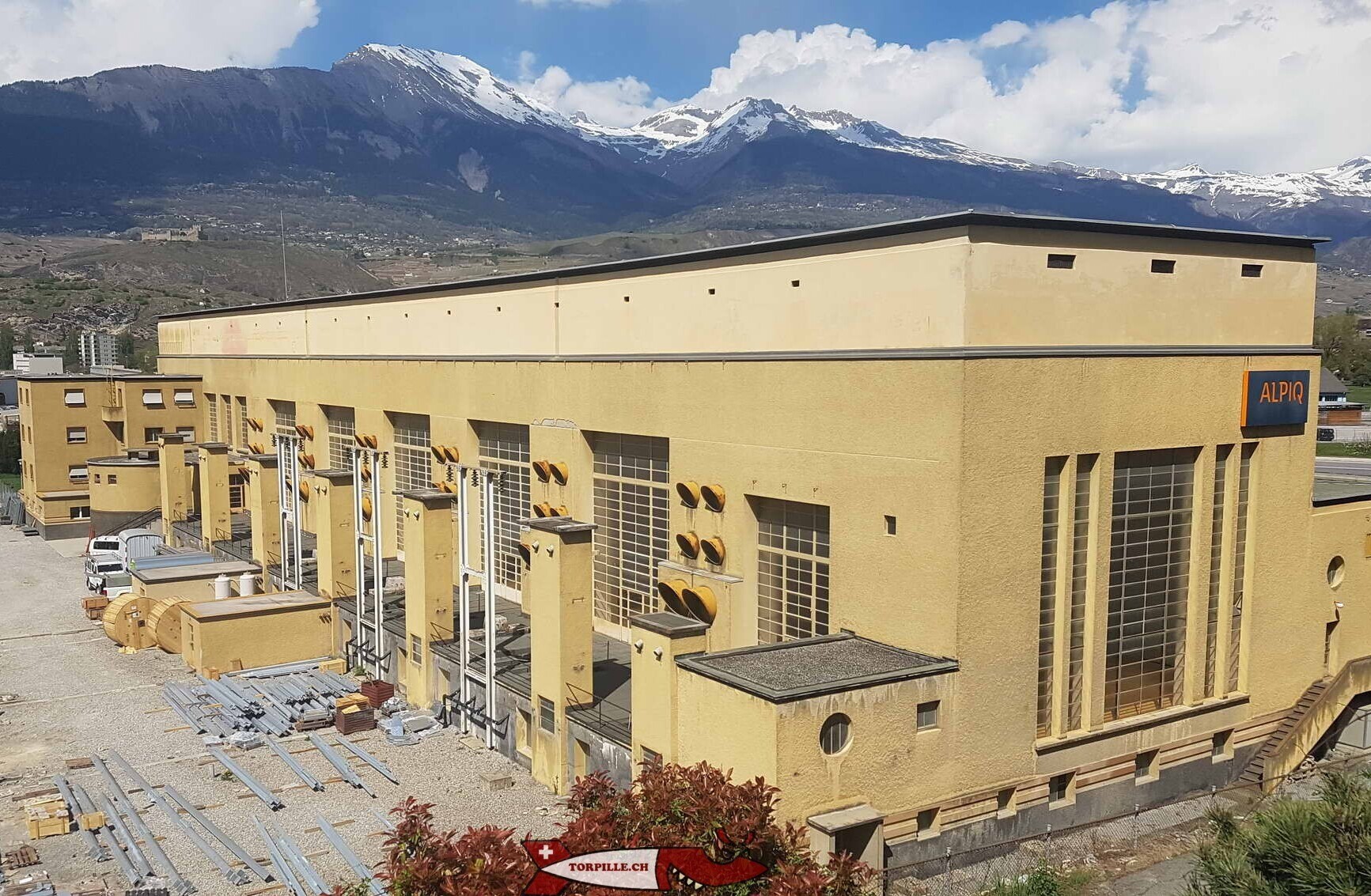

L’usine de Chandoline avec ses conduites forcĂ©es
usine hydroelectrique de chandoline - barrage de la grande dixence conduites forcées menant à l'usine de Chandoline - barrage de la grande dixence

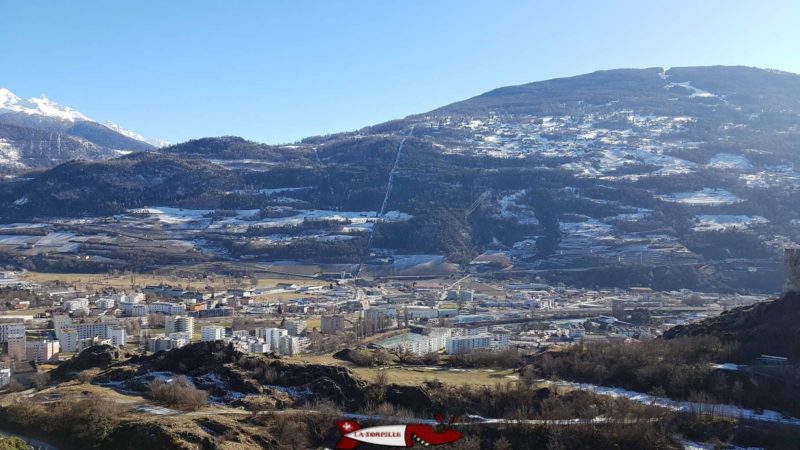

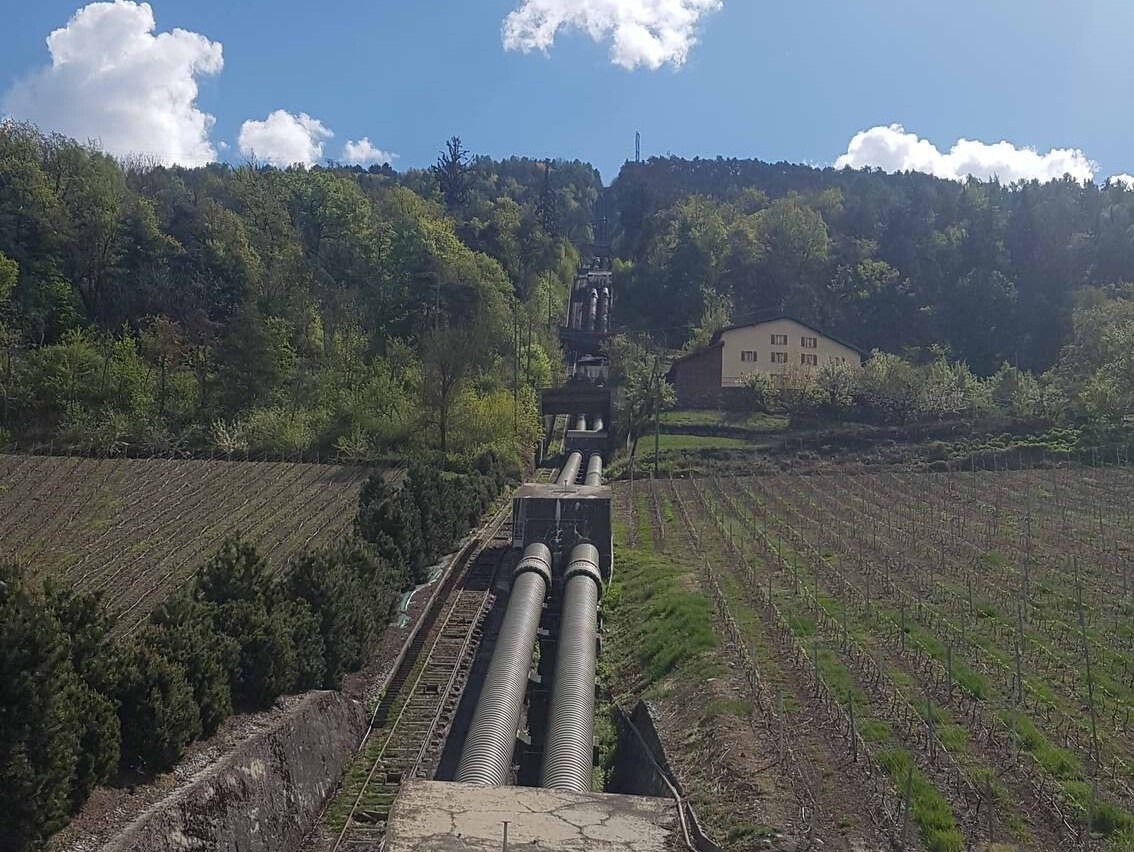

Une vue de la conduite forcĂ©e menant Ă  l’usine de Chandoline depuis la colline du chĂąteau de Tourbillon Ă  Sion.
conduite forcée menant à l'usine de Chandoline - barrage de la grande dixence

BĂątiment administratif des usines de Nendaz et Bieudron
batiments administratifs de l'usine du bieudron et de nendaz - barrage de la grande dixence

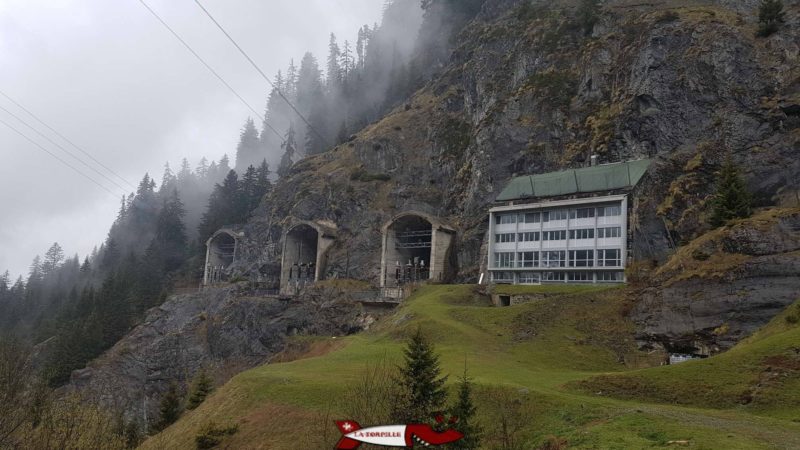

BĂątiment de service et dĂ©part des lignes Ă©lectriques de l’usine souterraine de Fionnay
usine souterraine de Fionnay - barrage de la grande dixence

Bassin de compensation de Fionnay. L’eau de la Drance coule dans le bassin constituĂ© par un barrage en bĂ©ton d’un vingtaine de mĂštres.
A ajouter

A noter que le site officiel de la Grande Dixence propose un remarquable document pdf sur le barrage et ses infrastructures.

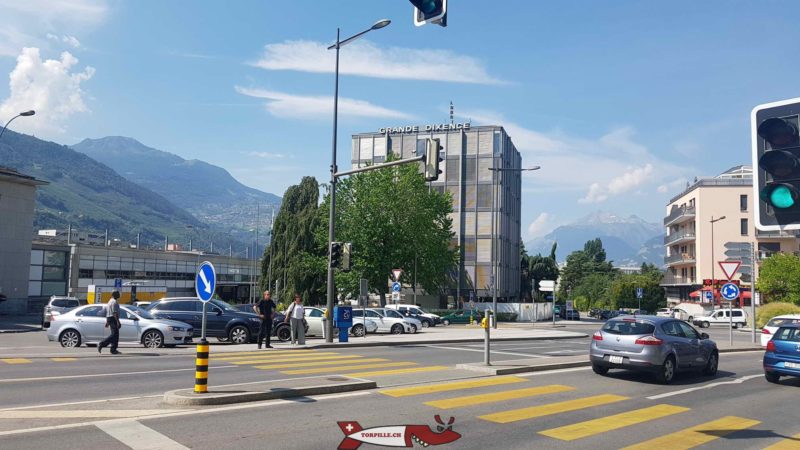

Le siĂšge de la sociĂ©tĂ© Grande Dixence SA Ă  cĂŽtĂ© de la gare de Sion. L’actionnaire principal de l’entreprise est EOS.
Le siÚge de la société Grande Dixence SA à cÎté de la gare de Sion. L'actionnaire principal de l'entreprise est EOS. - barrage de la grande dixence

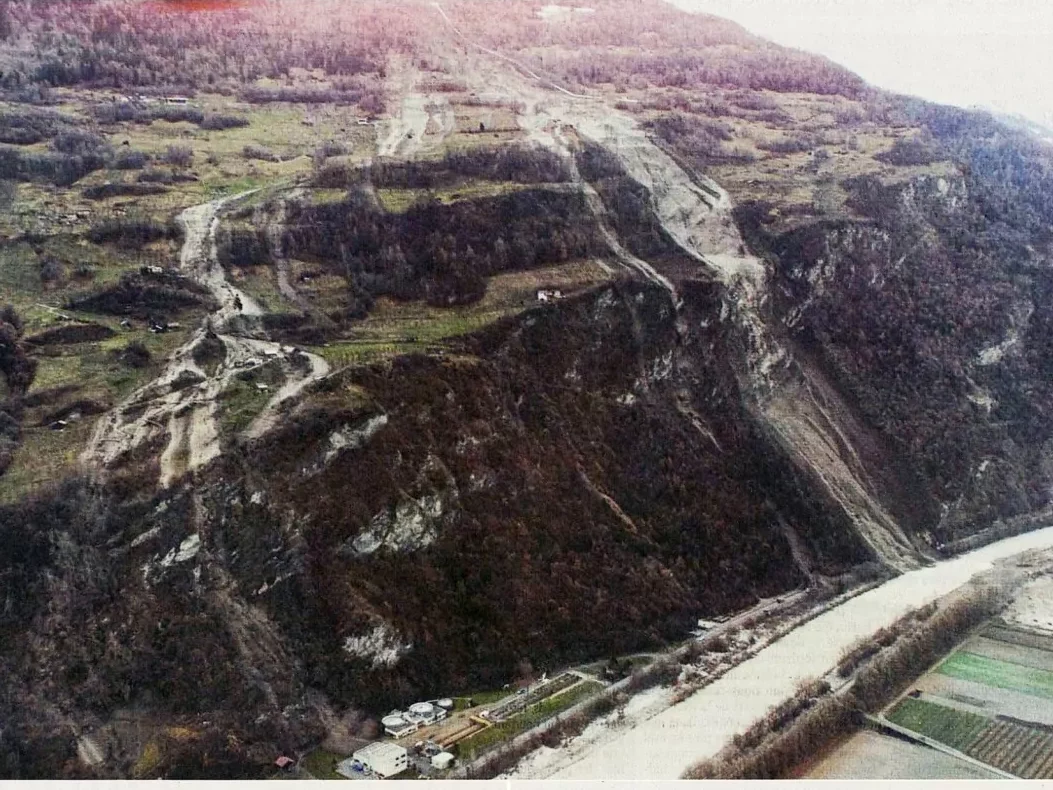

L’accident du 12 dĂ©cembre 2000


Le 12 dĂ©cembre 2000, l’acier de la conduite souterraine menant Ă  l’usine du Bieudron se dĂ©chire et libĂšre l’eau sur le flan de la montagne menant au RhĂŽne. La quantité de terre et de roche emportĂ©e par les eaux est telle qu’elle obstrue l’Ă©coulement du RhĂŽne. En 2010, la conduite est rĂ©parĂ©e et l’usine remise en service. Il aura fallu 10 ans pour que le problĂšme soit Ă©lucidĂ©s et corrigĂ©. Une vidĂ©o YouTube retrace les opĂ©rations de rĂ©paration.

Voir tout les détails techniques du barrage.
Page complĂšte consacrĂ©e Ă  l’hydroĂ©lectricitĂ© en Suisse Romande.

Cartes géographiques


1933. Aucun barrage


1940. La Dixence

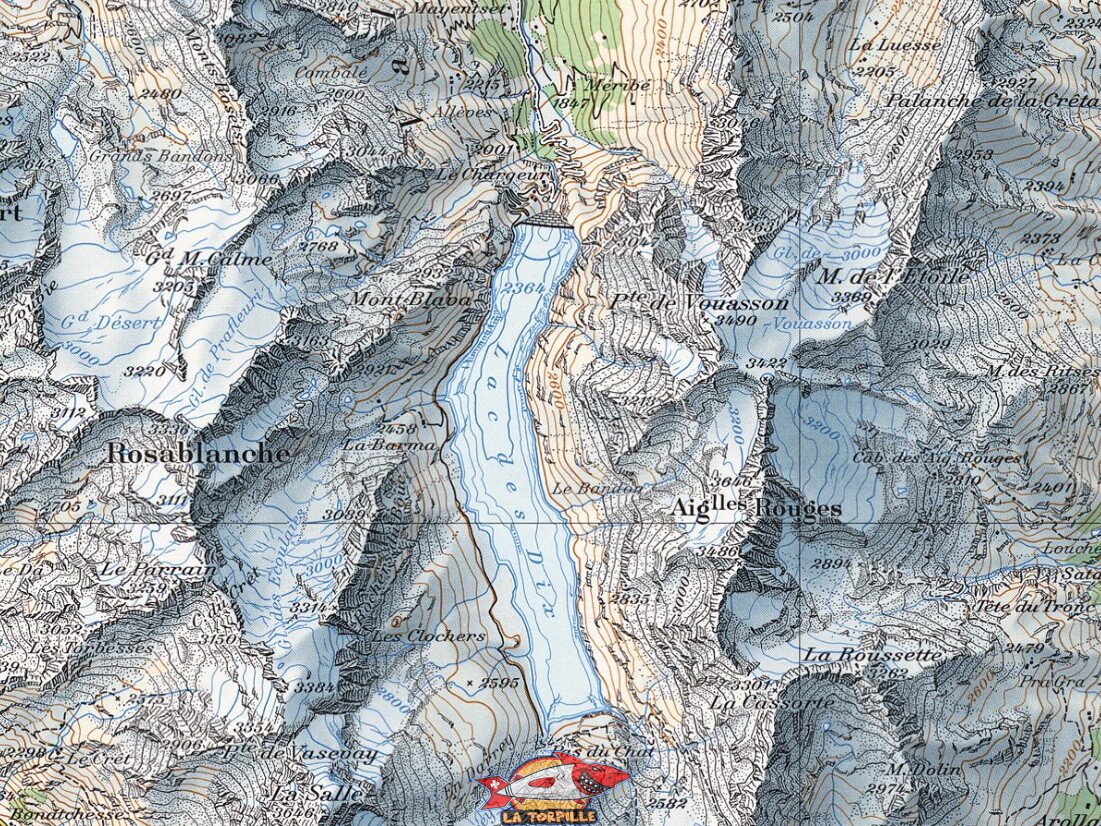

1963. La Grande Dixence


Vidéos


https://www.youtube.com/watch?v=pQVBJ4kgddk
