🏗️ Barrage de Tseuzier

Mot Clef
2017 Avril, Excursions
  • Date de Visite
    10.04.2017 && 25.08.2018
  • Création
    1957
  • GPS
    46.34718 7.43628

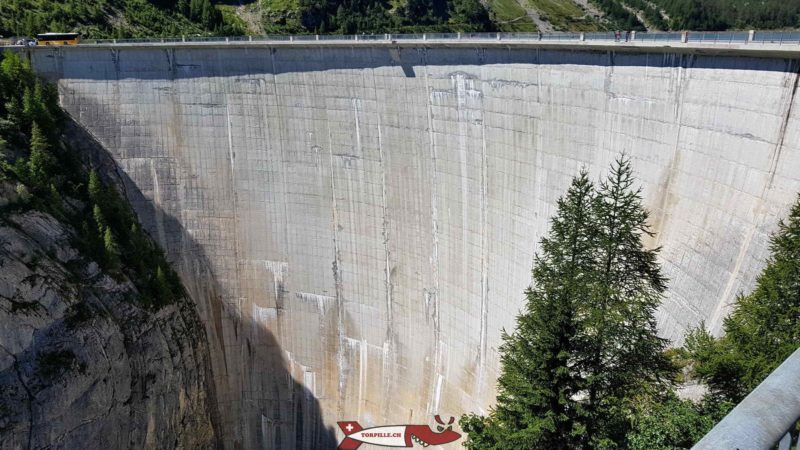

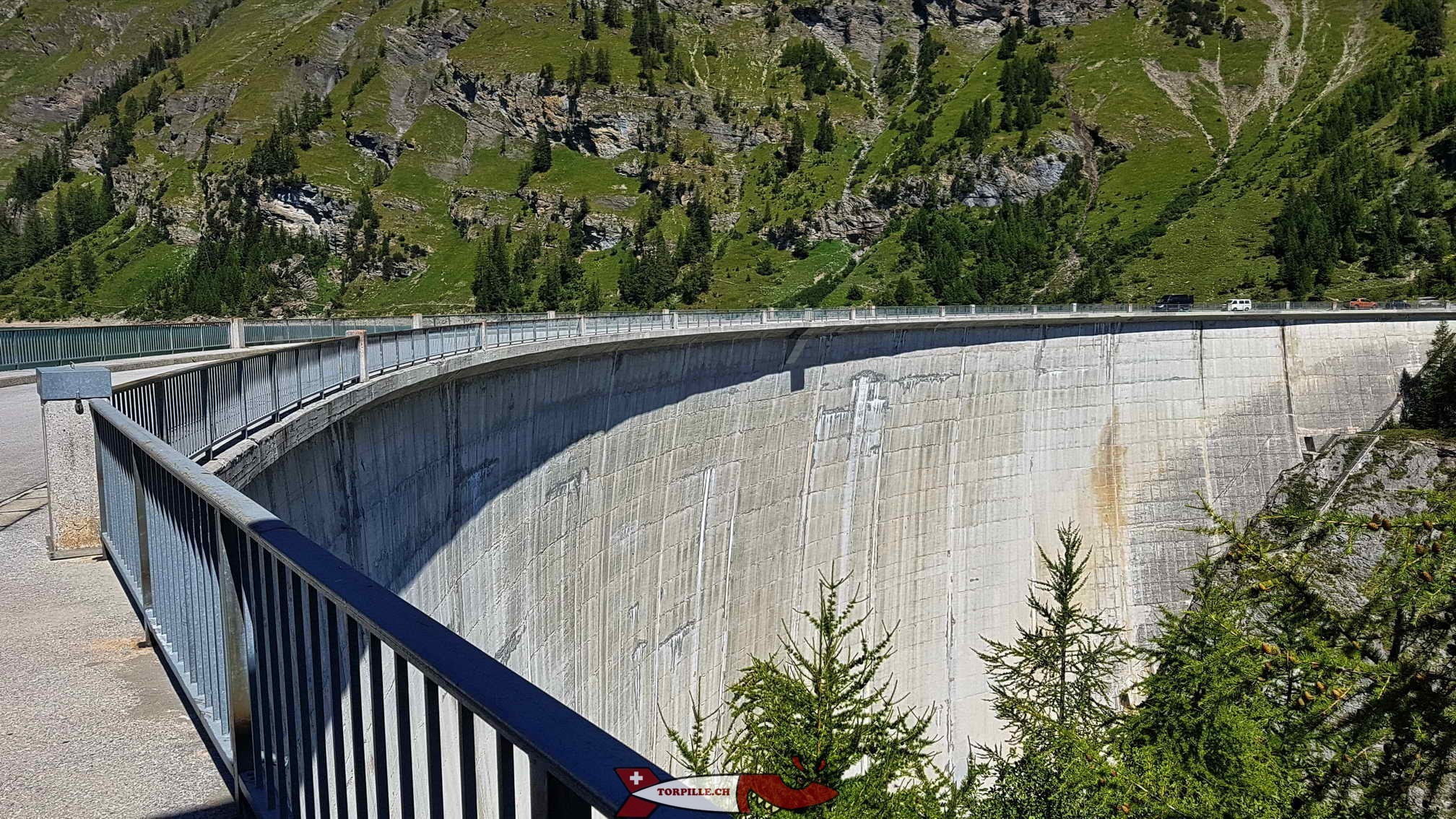

Le barrage de Tseuzier


Le barrage de Tseuzier ou Zeuzier est un des plus grand de Suisse avec une voute impressionnante de 156m de hauteur. Il est appelé parfois barrage de Rawil ou Rawyl. Tseuzier est un lieu-dit situé à l’ouest du barrage tandis que Rawil est un col plus en amont du barrage à 2429m et marquant la frontière avec le canton de Berne toute proche. Le barrage lui-même est à la fois dans la commune de Ayent qui comprend également la station de ski d’Anzère dans le district de Hérens mais aussi  sur la commune d’Icogne dans le district de Sierre. A vol d’oiseau le barrage est à 6km de Crans-Montana et 4km du col de Rawil.

Les caractéristiques du barrage


Les caractéristiques du barrage de Tseuzier sont les suivantes:

  • Hauteur: 156m
  • Longueur couronnement: 256m
  • Épaisseur base: 26m
  • Épaisseur couronnement: 7m
  • Volume béton: 300’000m3

Le Volume de la retenue de 51 millions de m3 est faible par rapport aux autres barrages alpins de la même hauteur.

Fiche technique du barrage de Tseuzier.
plaquette sur le complexe hydroélectrique du barrage de Tseuzier barrage de Tseuzier

La digue Proz-Riond


A coté du barrage, on peut observer un déversoir de crue et une digue faite en terre appelée digue de Proz-Riond.

  • Hauteur: 20m
  • Longueur couronnement: 155m
  • Épaisseur base: 8m
  • Épaisseur couronnement: 72m
  • Volume béton: 66’500m3

La digue Proz-Riond
La digue Proz-Riond au barrage de Tseuzier

La visite

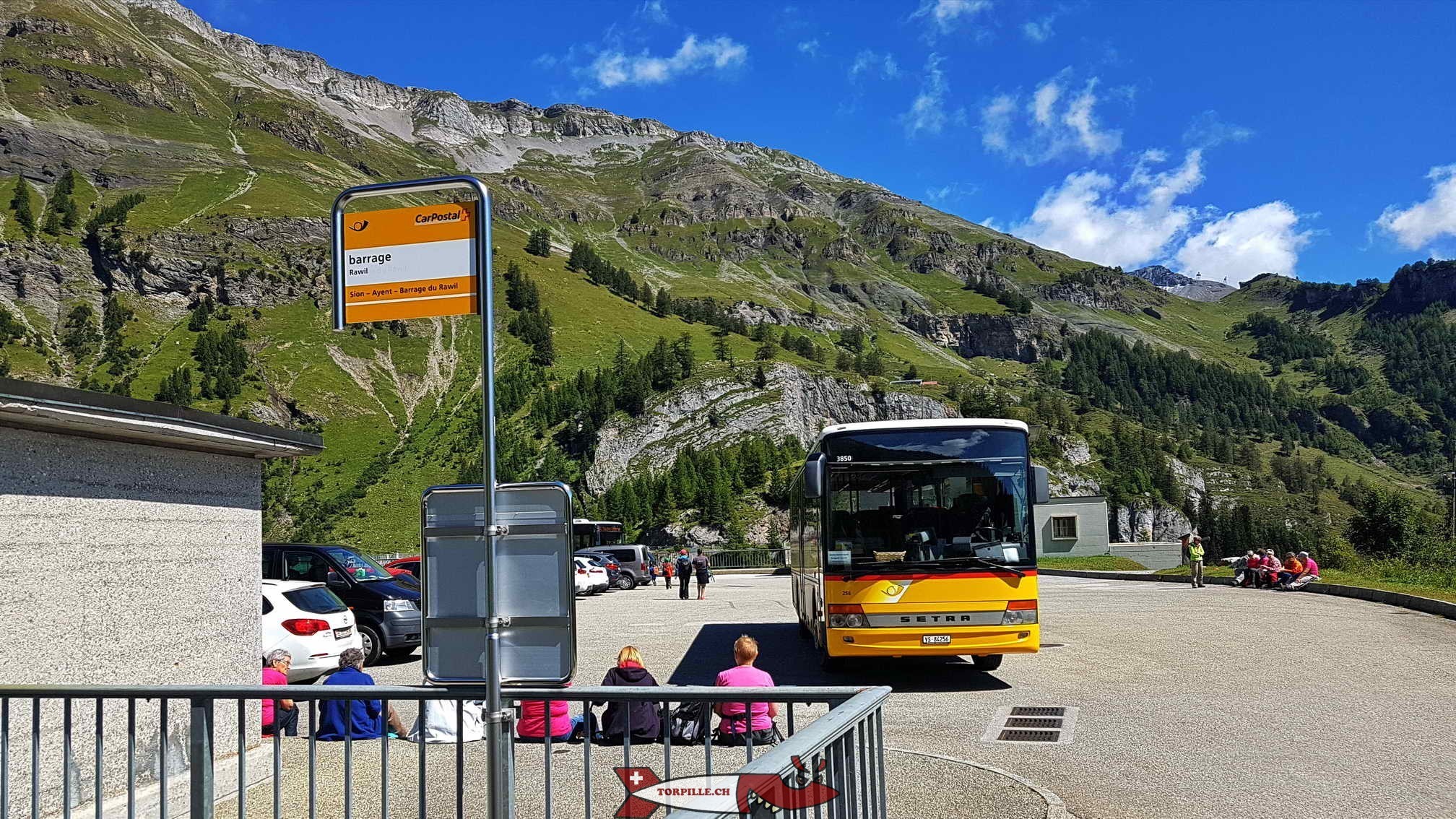

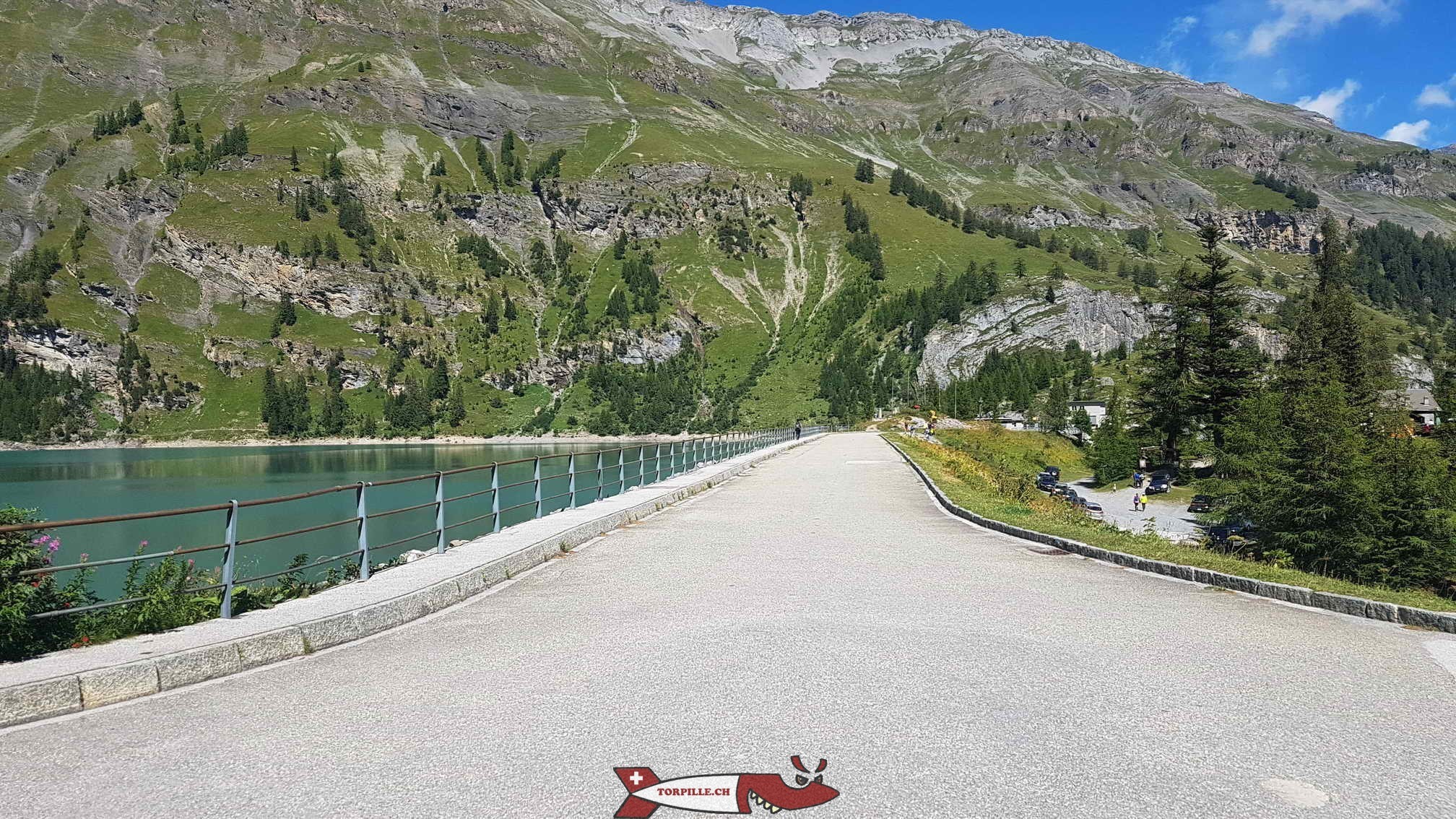

L’accès au barrage en voiture est possible jusqu’au couronnement. Il faut compter 30 à 40 minutes de voiture depuis Sion. Attention, l’accès est, sur les derniers kilomètres, fermé en hiver et au début du printemps en raison de la neige et du danger d’avalanche. Le niveau du lac est au plus bas en avril et complètement rempli en septembre.

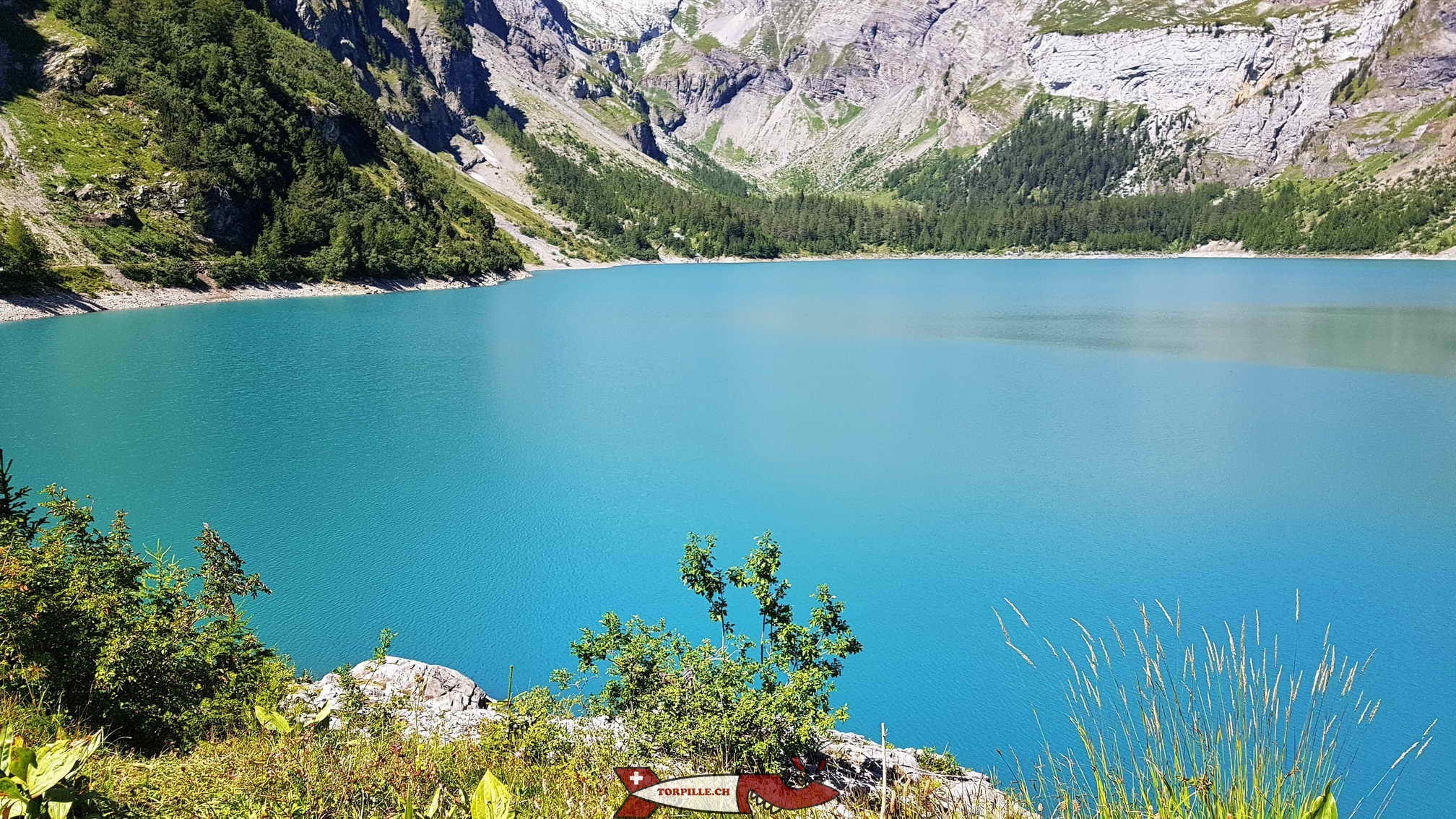

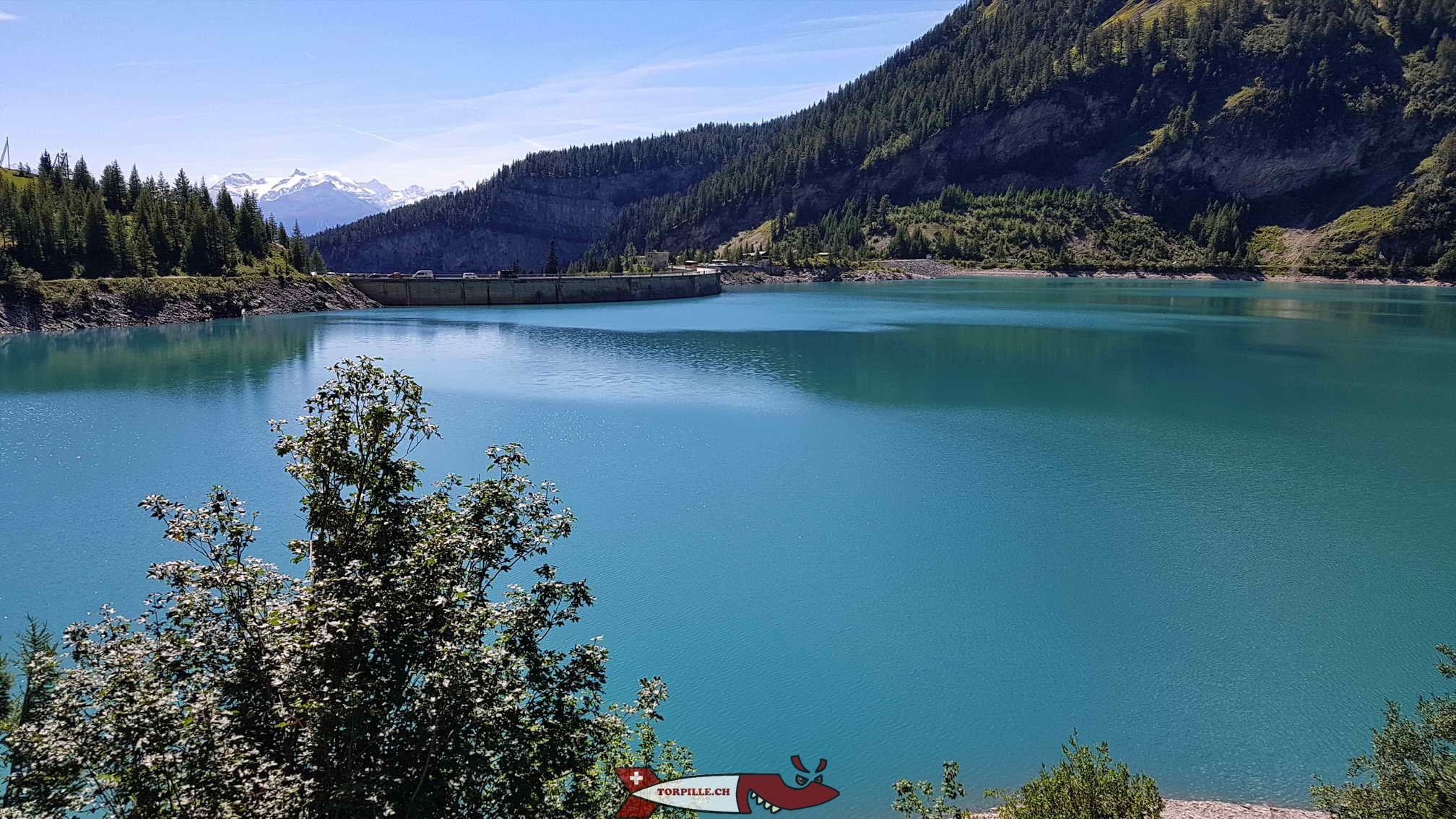

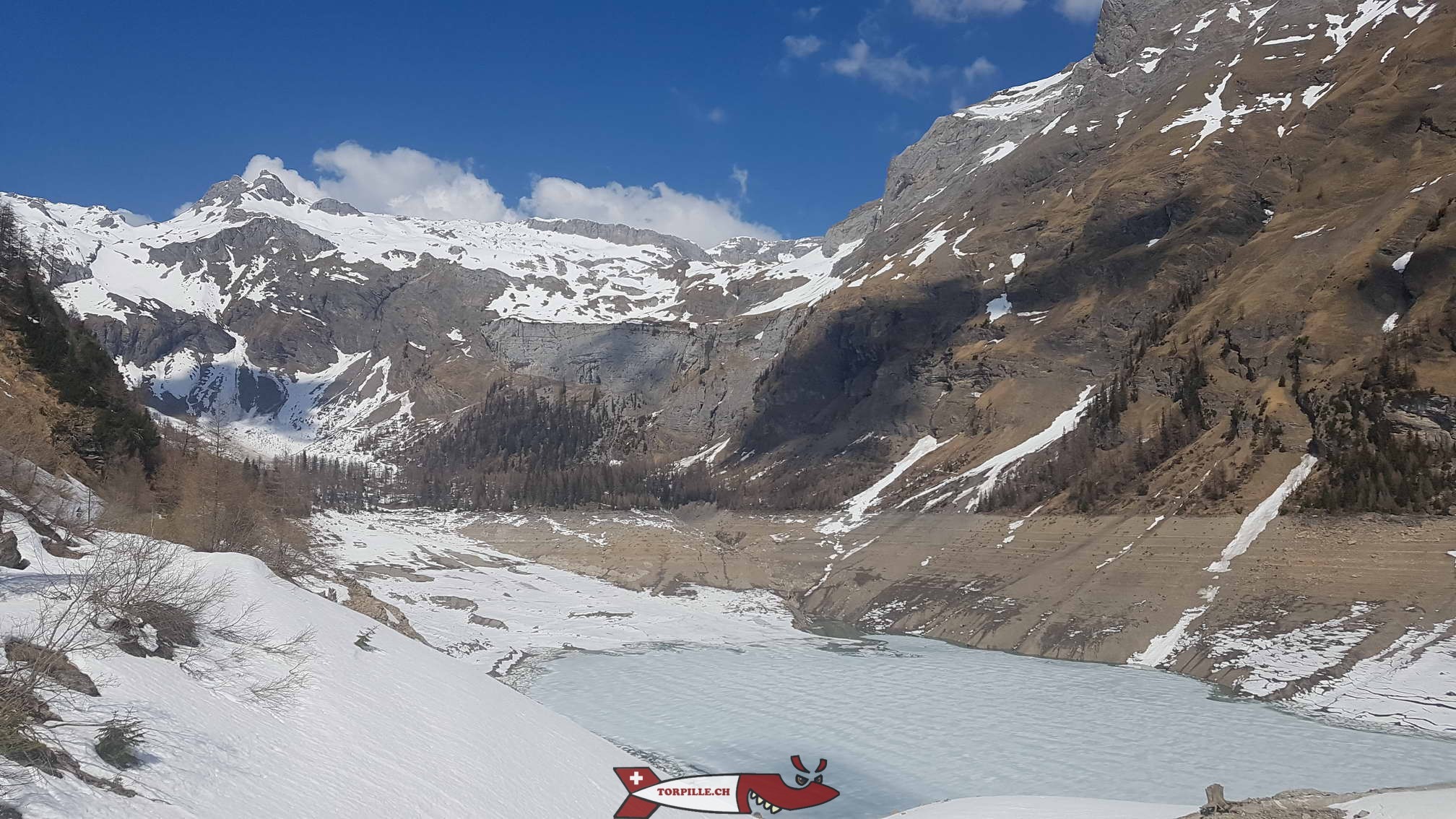

Comparatif du niveau du lac de Tseuzier au mois d’avril et au mois d’août.
barrage de tseuzier vide en mai barrage de tseuzier plein en septembre

Comparatif du niveau du lac de Tseuzier au mois d’avril et au mois d’août.
barrage de tseuzier vide en mai barrage de tseuzier plein en septembre

En plus de l’observation du barrage et sa hauteur impressionnante, un tour du lac de Tseuzier s’impose. Le tour du lac en été est magnifique et prend, en marchant tranquillement, un peu plus d’une heure. Il est constitué par un très joli sentier didactique à 5 postes entretenu par le Fondation Zeuzier. En plus de cela, on passera par la petite passerelle suspendue de Lourantse et les magnifiques sources de la Lienne sous forme de cascades.

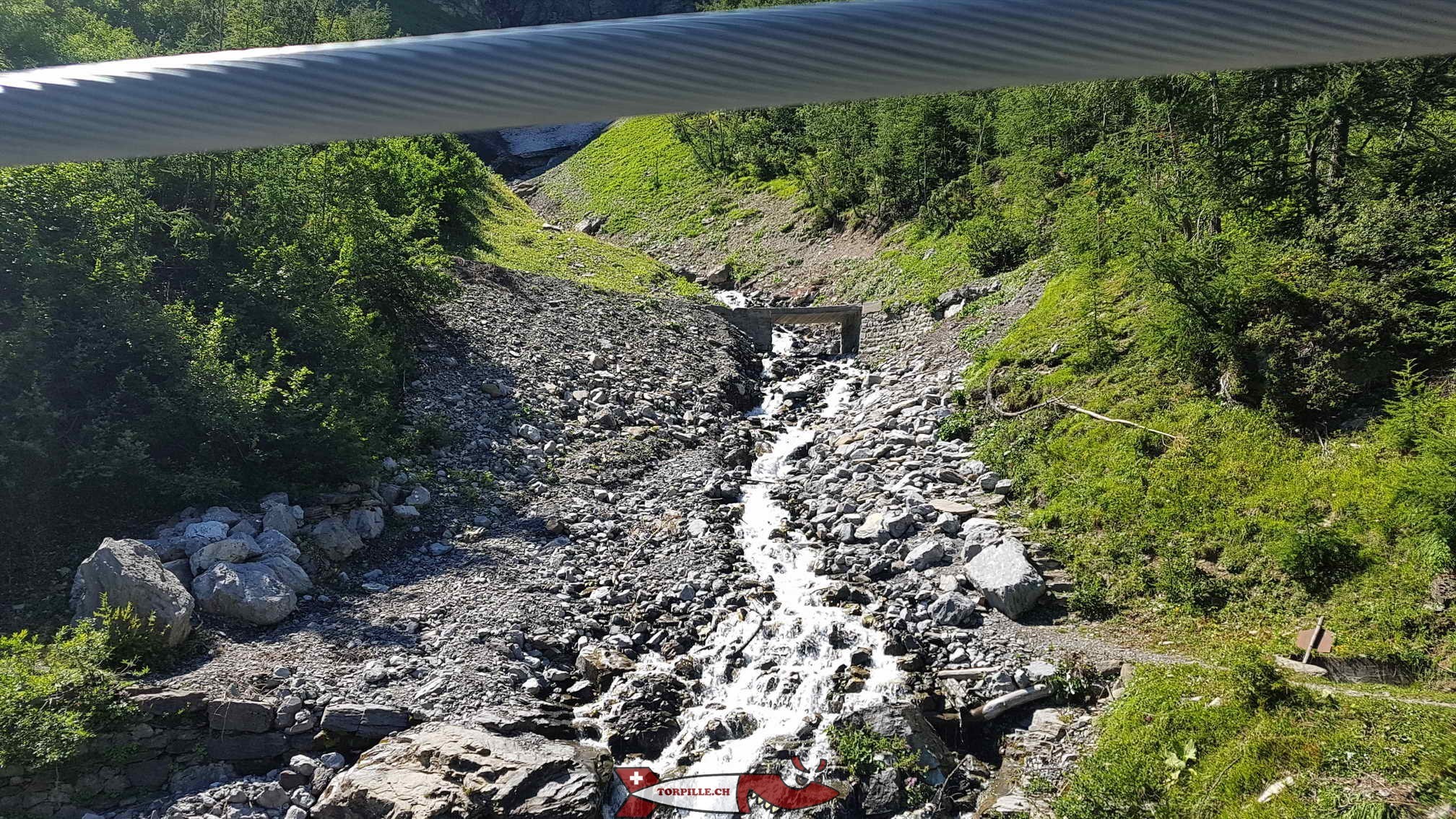

La passerelle de Lourantse et les sources de la Lienne.
La passerelle de Lourantse sur le parcours autour du lac formé par le barrage de Tseuzier Les sources de la Lienne sur le parcours autour du lac formé par le barrage de Tseuzier

Les différents postes sont constitués par un classeur en métal qui aborde les thématiques suivantes:

  • Information et Hydroélectricité
  • Faune et Flore
  • Géologie et Hydrologie
  • Alpage
  • Risques naturels

Le descriptif du parcours autour du lac avec les différents postes. Le détail d’un poste.
Le descriptif du parcours autour du lac formé par le barrage de Tseuzier avec les différents postes Le détail d'un poste didactique sur le chemin autour du lac formé par le barrage de Tseuzier

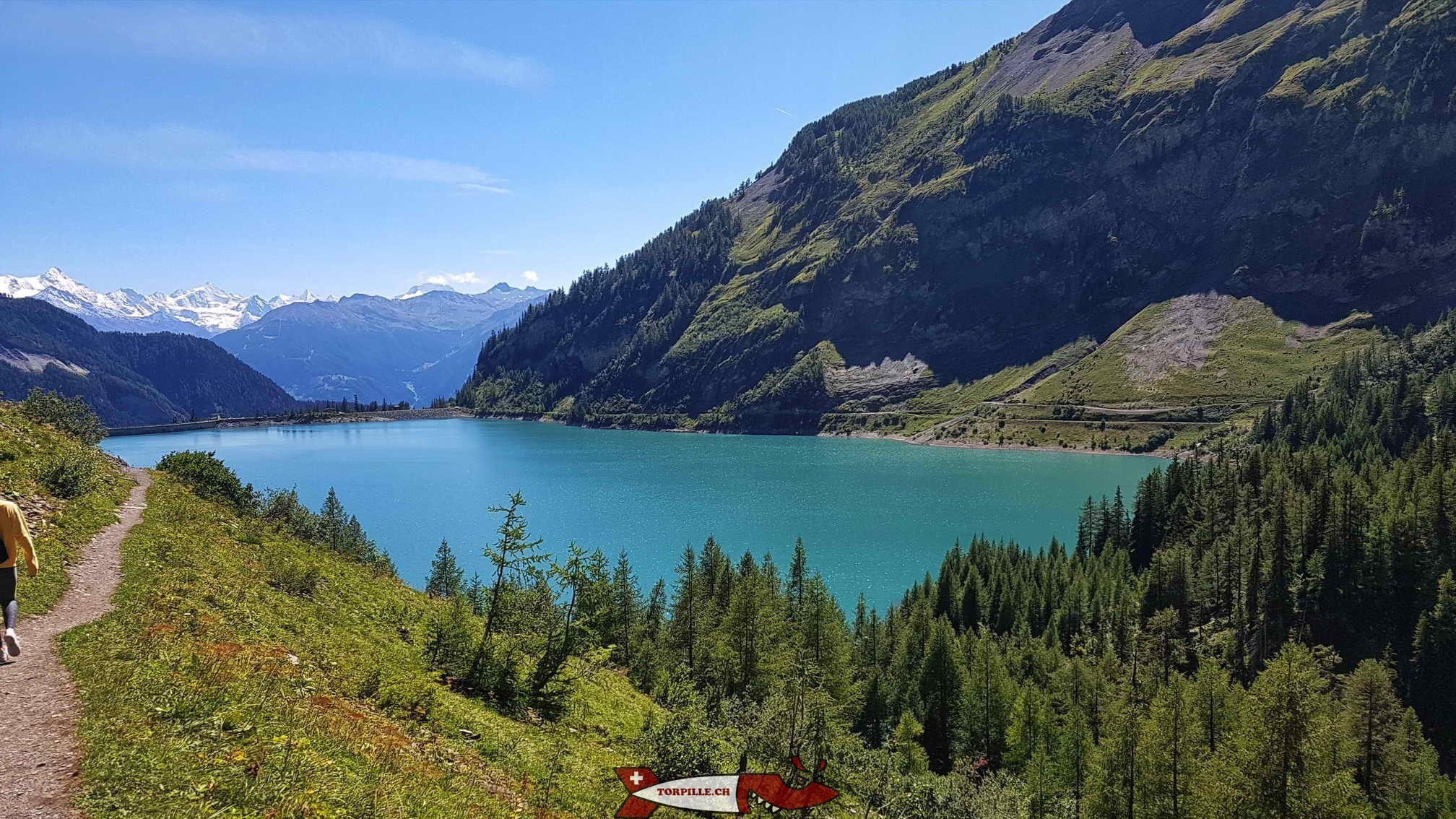

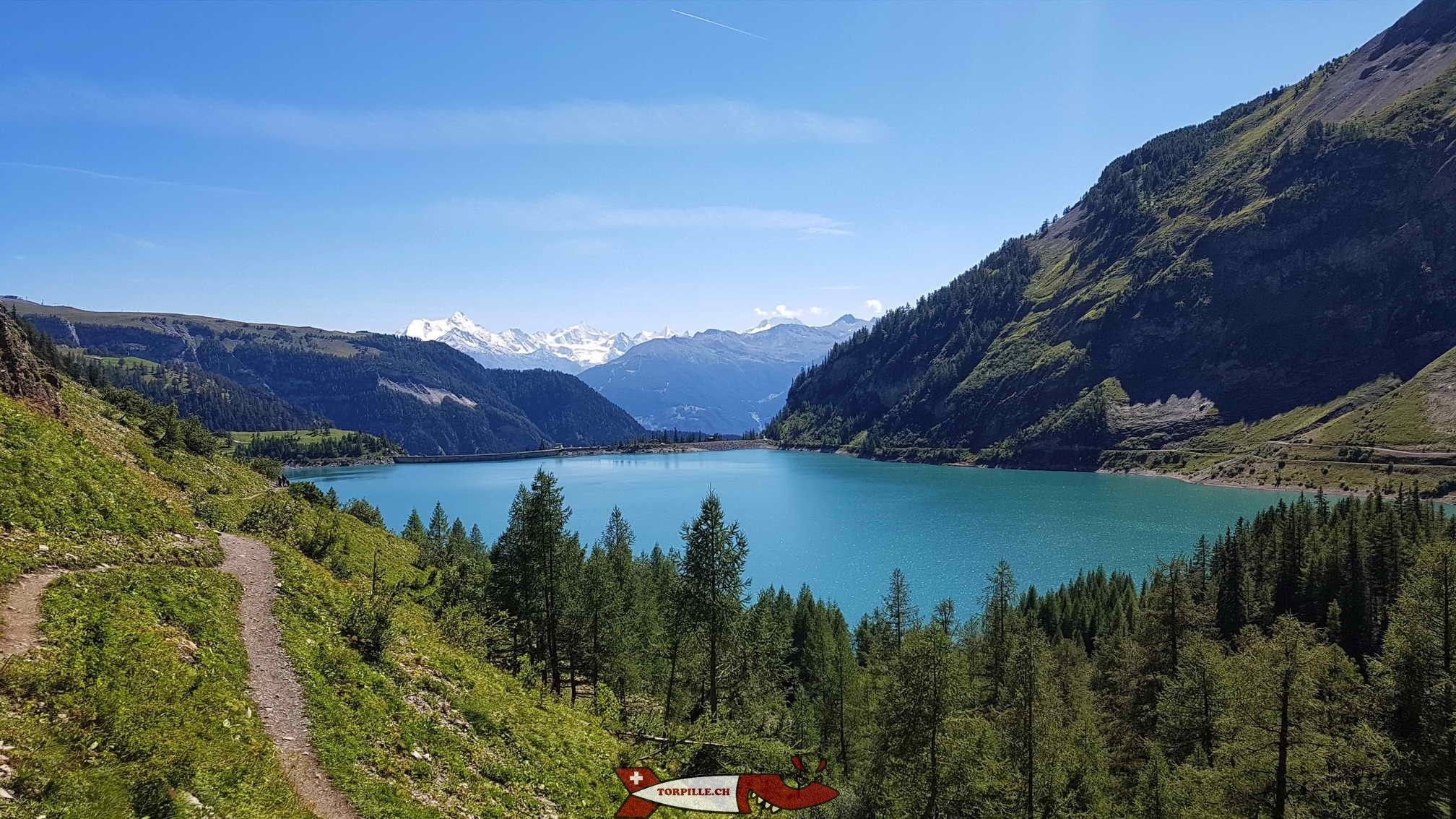

Sentier autour du lac de Tseuzier

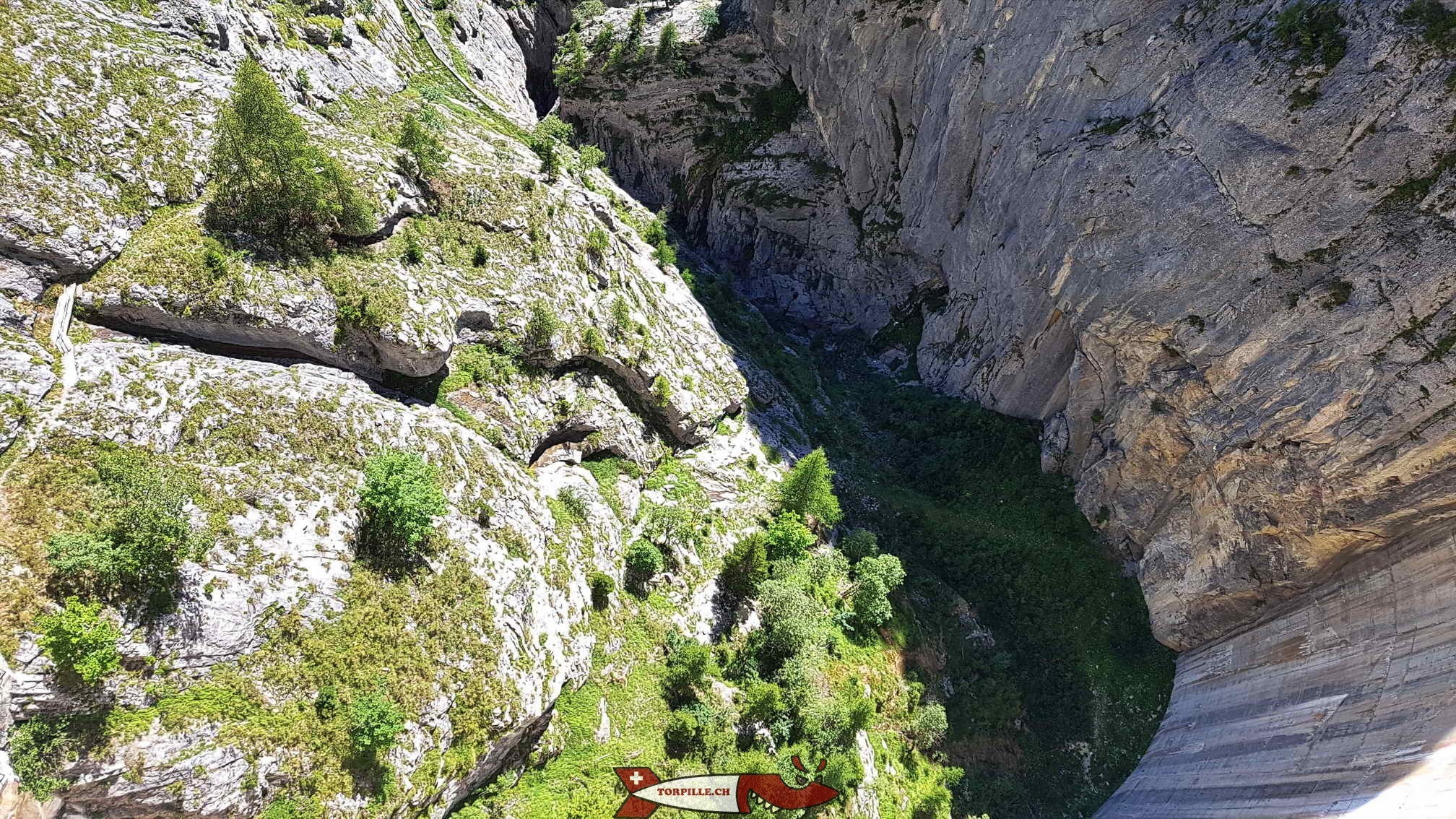

Vue depuis le barrage


Sur le côté aval du barrage, on peut profiter d’une belle vue sur les montagnes valaisannes au sud du Rhône comme le Weisshorn (4505m) et la Dent Blanche (4357m). De l’autre côté, Les montagnes entourant le lac de Tseuzier sont le Six des Eaux Froides à 2905m, le Wildhorn à 3248m (frontière Berne), le Schnidehore à 2937m (frontière Berne) et le Sex de Molettes à 2782m.

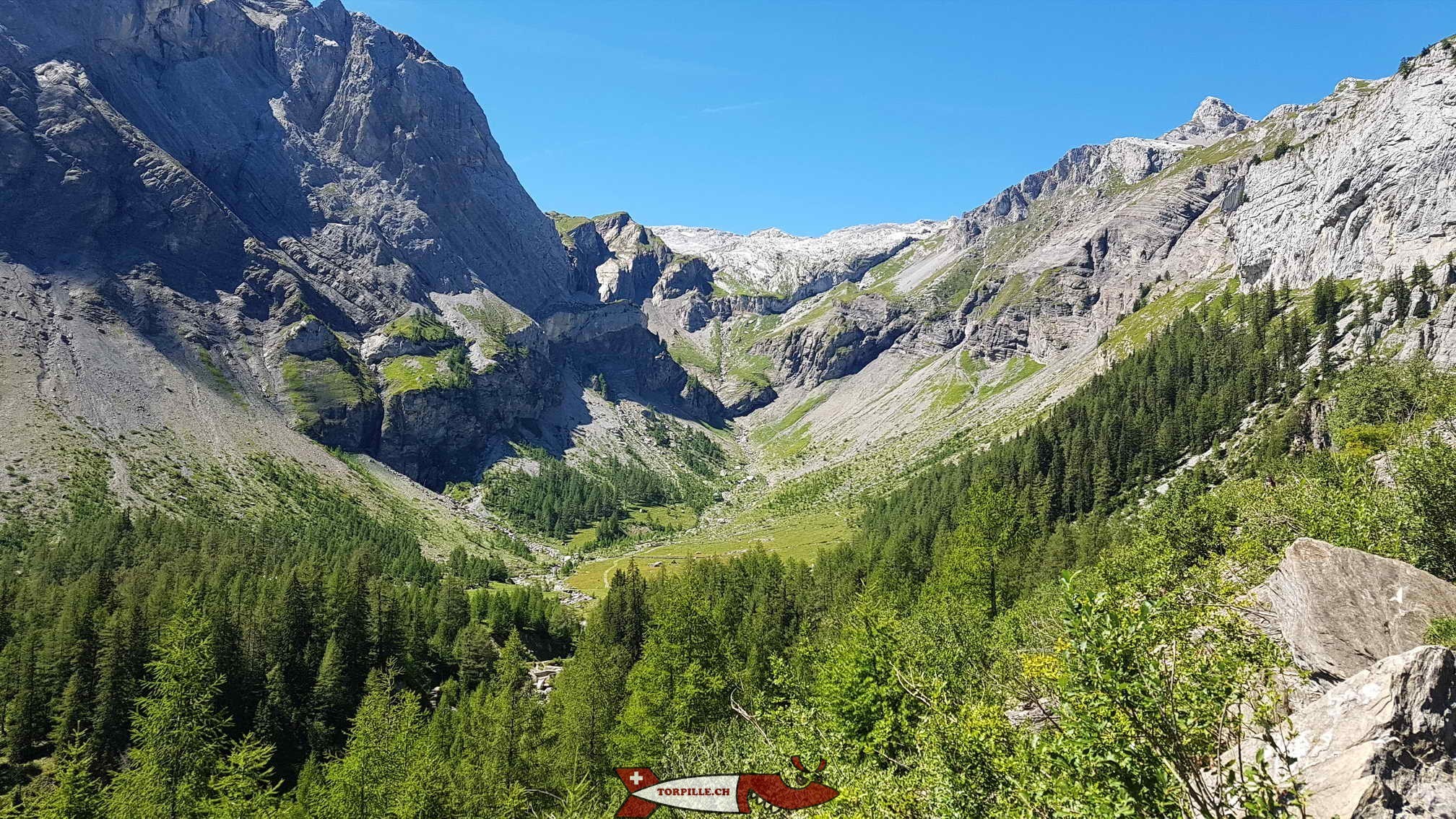

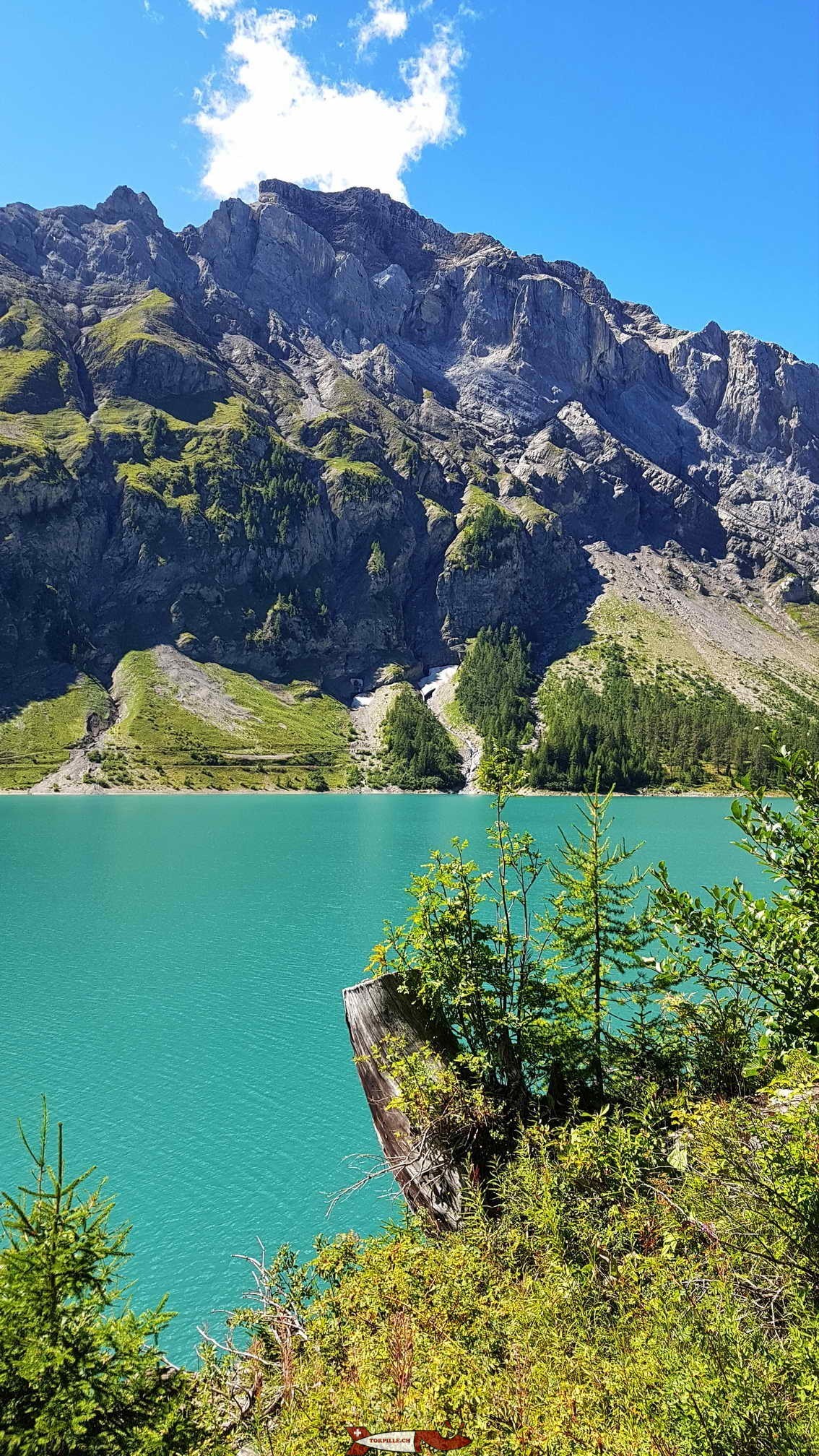

Les montagnes autour du lac de Tseuzier.
Les montagnes autour du lac de tseuzier - barrage de tseuzier

A noter un point de vue magnifique quelque temps avant d’arriver au barrage par la route au niveau d’une épingle à cheveux avec un point d’observation de presque 180° sur la vallée du Rhône.

Vue sur les Alpes depuis la route montant au barrage de Tseuzier

Le complexe hydroélectrique


Le barrage


Toute l’infrastructure du barrage de Tseuzier est liée à la rivière Lienne. Le barrage de Tseuzier interrompt son cours qui nait au niveau du col de Rawil.

  • Palier supérieur:

Une conduite forcée part du barrage pour être turbinée à la centrale de Croix par 2 turbines Pelton de 33MW chacune après une chute de 800m. Une petite partie de l’eau part sur l’usine de Chamarin et sa turbine Pelton de 0.9 MW pour alimenter le bisse d’Ayent.

  • Palier inférieur:

Après turbinage à l’usine de Croix, l’eau s’écoule ensuite dans le bassin de compensation de Croix constitué par une digue en terre de 15m de hauteur. Le bassin est également alimenté de nouveau par les eaux de la Lienne, puis part à l’usine de Saint-Léonard dans la vallée du Rhône par des conduites forcées pour y être turbinée après une chute de 400 metres par 2 turbines Francis de 17MW. L’eau s’écoule ensuite dans le Rhône.

  • En résumé:

Le total de la puissance des usines électriques de la Lienne est de 100MW pour une production annuel de 240 GWh. Un rapport de gestion datant de 2014 fournit de nombreux détails sur le fonctionnement du complexe hydroélectrique du barrage de Tseuzier.

Un schéma explicatif des centrales hydroélectriques.
plaquette sur le complexe hydroélectrique du barrage de Tseuzier

La rivière Lienne


La rivière Lienne est complètement interrompue après son passage dans le barrage et se reforme en aval avec les eaux de l’Ertentse pour se jeter dan le bassin de compensation de Croix comme indiqué précédemment. Puis, elle continue son chemin naturel jusqu’à se jeter dans le Rhône 15km après le col de Rawil et son émergence. A noter que l’eau de la Lienne est turbinée, entre le bassin de compensation de Croix et le Rhône, par la petite centrale de Beulet et qui produit 2 GWh annuel pour une puissance de 0.7MW.

Les Bisses


5 bisses partent au niveau de la vallée de la Lienne. Malgré la construction du barrage qui aurait pu les assécher, ils ont été conservé.

Coté Ouest de la Lienne:

  • Bisse de Sion (construit au 20e siècle): au niveau du lac de Tseuzier
  • Bisse d’Ayent (créé en 1442): après turbinage par l’usine de Chamarin qui reçoit un peu d’eau de la conduite forcée Lac Tseuzier → Usine de  Croix
  • Bisse de Clavoz: partie inférieur de la Lienne

coté Est de la Lienne:

  • Bisse de Lens (1450): niveau du bassin de compensation de Croix.
  • Bisse de Sillonin (1450): partie inférieur de la Lienne, prélèvement sur la conduite forcée.

Le dessin des différents bisses qui prennent leur eaux dans la Lienne. Le bisse de Sion le long du chemin autour du lac de Tseuzier.
plaquette sur le complexe hydroélectrique du barrage de Tseuzier Le bisse de Sion le long du chemin autour du lac de Tseuzier - barrage de Tseuzier
Le très bon document pdf conçu par la société Électricité de la Lienne SA (ELSA) montre très bien le cheminement de la rivière Lienne, les centrales électrique et les différents bisses.  Un site inventorie tout les bisses du Valais.

Fissures dans le barrage


En 1960, un projet de tunnel routier est débuté entre Sion et Berne passant par le tunnel du Rawyl entre la vallée de la Lienne en Valais et la Lenk dans le Simmenthal du canton de Berne. Le projet est approuvé en 1966 par le Conseil Fédéral et en 1973 les premiers sondages souterrains commencent. A la fin de l’année 1978, des fissures apparaissent au niveau du barrage de Tseuzier à la suite du percement de la galerie de sondage. Même si tout les experts ne sont pas d’accord, le Conseil Fédéral admet que ce la galerie est responsable des fissures par un effet de tassement du au drainage. Le tunnel routier est finalement abandonnée en 1986.

Depuis 2016, un drone est utilisé pour vérifier de l’apparition de micro fissure

Cartes Historiques


Carte de 1959: Aucun Barrage


Carte de 1960: Barrage de Tseuzier
